板上的梅花型拉筋怎么设置

场景一：设置整个工程的。

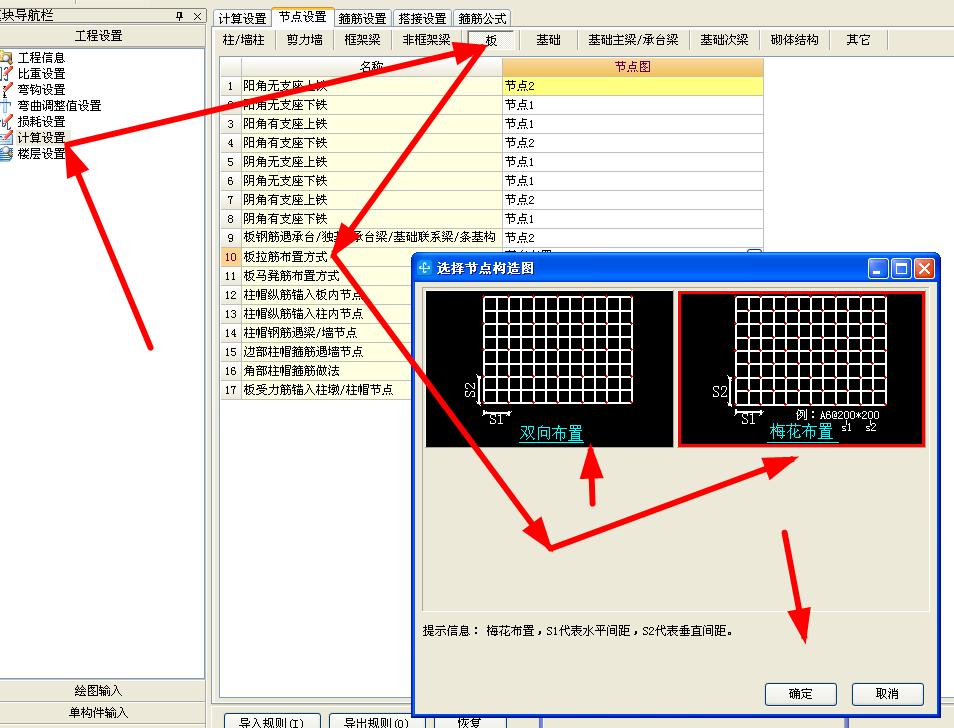

方法：点击工程设置---钢筋设置---计算设置---节点设置---基础/板/坡道/叠合板---将“筏板/板的马凳筋/拉筋配置方式”选择为“矩形布置/梅花布置”即可。如图：

场景二：设置部分图元的。

方法：若使用的是GTJ2025的1.0.38.3及以上版本，则可以选中筏板图元，在【属性列表】中的【节点设置】中修改筏板拉筋配筋方式。

若使用的是GTJ2025的1.0.38.3以下版本，则【属性列表】中无法单独修改部分筏板/板/坡道的拉筋/马凳筋为梅花/矩形布置，建议先按照场景一的方法在【计算设置】中整体设置后，将需要修改为梅花/矩形的图元进行【锁定】，再将计算设置中的马凳筋/拉筋设置修改回去即可；若一块筏板/板/坡道的部分需要修改，需要将图元分割后操作。

备注：GTJ2025的1.0.37.0及以上版本中支持斜筏板设置变截面，但分割斜筏板后，斜筏板的变截面就会取消，需要重新设置斜筏板变截面，与被分割斜筏板相邻的筏板变截面不会取消；若分割的是平筏板，则平筏板变截面不会取消。

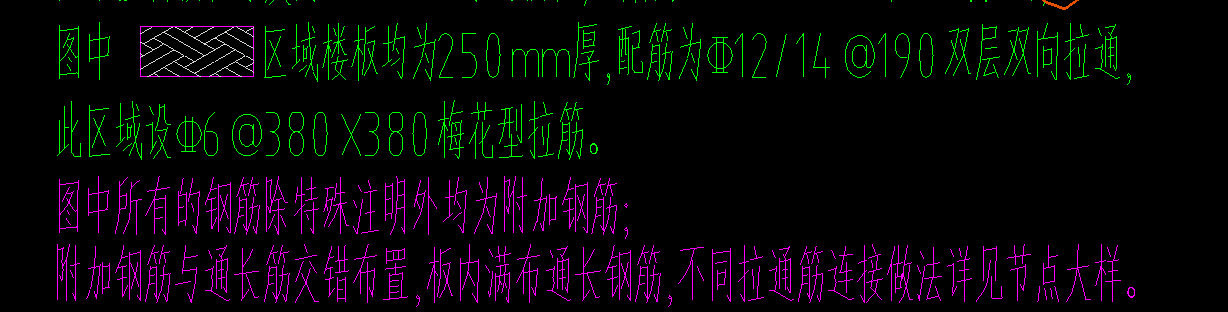

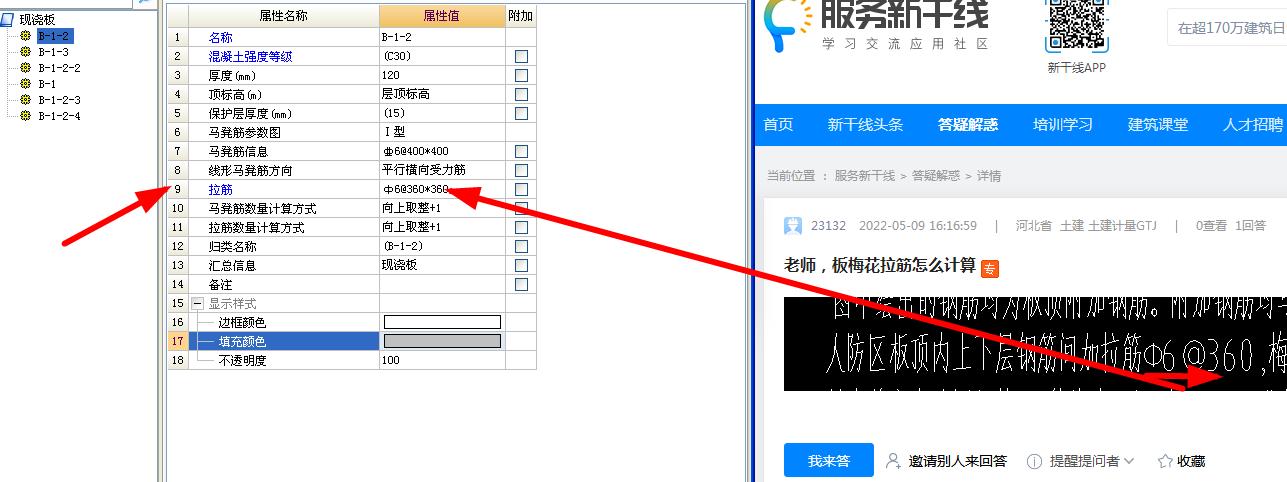

可以手动方式输入，如600×300或300×600

方法如下：
