集水坑标高搞不明白，求帮助！

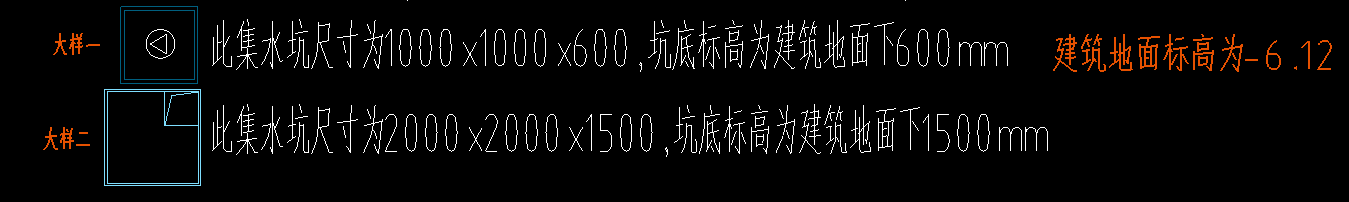

图一的两句话可以算出集水坑底标高分别为-6.72和-7.62。

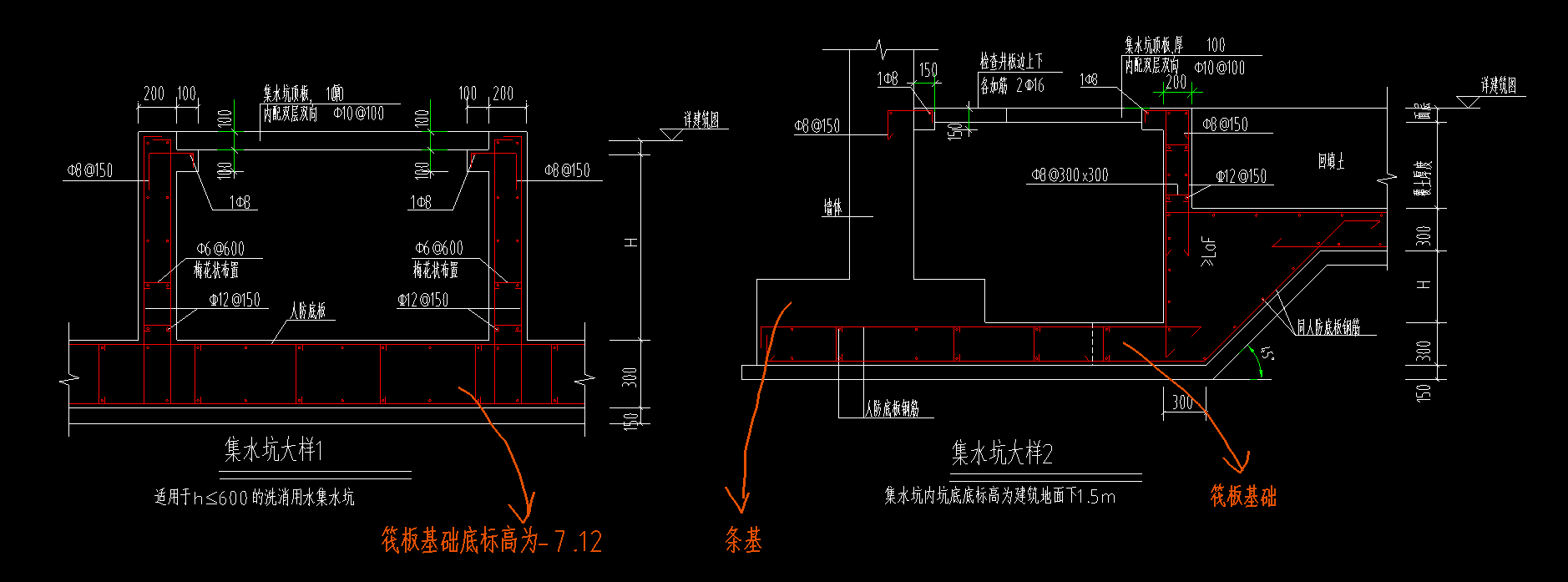

图二可以看出集水坑 坑底标高为筏板顶标高-6.82。

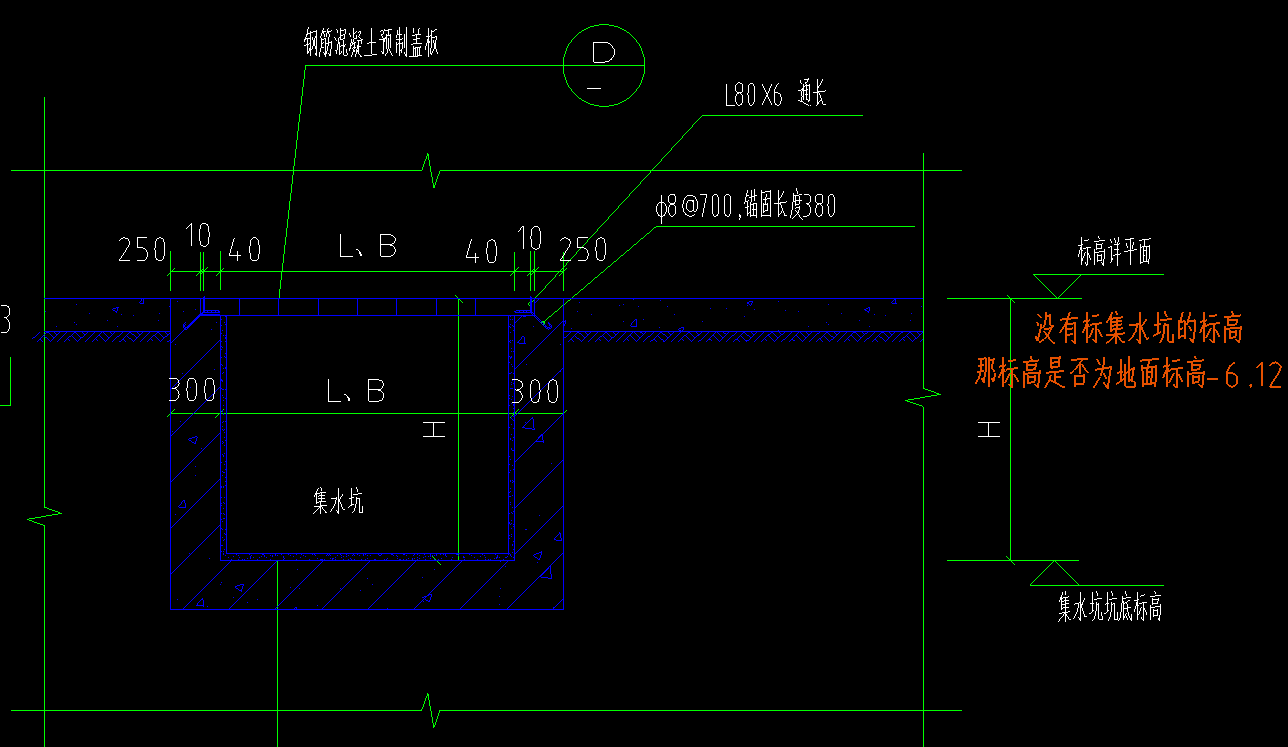

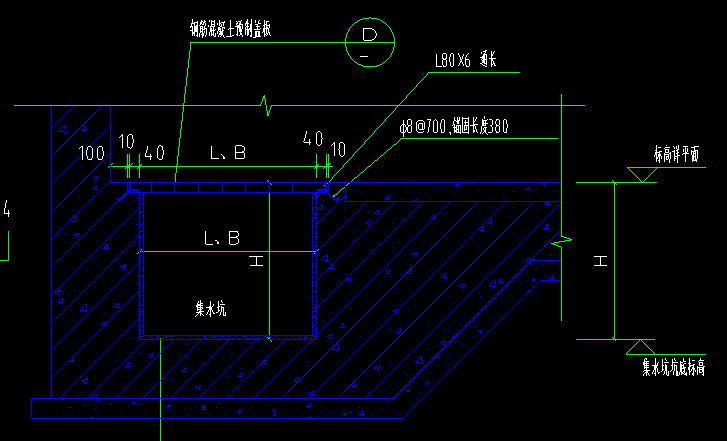

图三图四说标高详平面图，平面图未标注集水坑标高，那意思是不是顶标高为地面标高-6.12。我的疑问：如果我分析的没错，抛开图一，我可以通过其他图片判断集水坑怎么画，但是结合图一中说的，再结合大样我不知道该怎么画。
全部回答
(4)
首答仅用{{minutesHtml}}
-
已采纳
图一的两句话可以算出集水坑底标高分别为-6.72和-7.62对的。
图二可以看出集水坑 坑底标高为筏板顶标高-6.82是的。
图三图四说标高详平面图，平面图未标注集水坑标高，那意思是不是集水坑顶标高处地面标高-6.12。分别定义条基筏板，设置变截面，还可以定义筏板加剪力墙分别画图处理。
2025-02-23 07:05:55
-
图一的两句话可以算出集水坑底标高分别为-6.72和-7.62。是正确的 ，
图二可以看出集水坑 坑底标高为筏板顶标高-6.82。如果筏板基础底标高-7.12是有依据的 就是正确的 ，
图三图四说标高详平面图，平面图未标注集水坑标高，那意思就是顶标高为地面标高-6.12。2025-02-23 06:02:16
-
地面标高-6.12，集水坑深度分别是600、1500，那么它们的坑底标高就-6.72和-7.62了
2025-02-23 06:03:40
-
平面图上有标注的按标注的标高，没标注的按说明
2025-02-23 08:47:10
