图纸钢筋识图问题

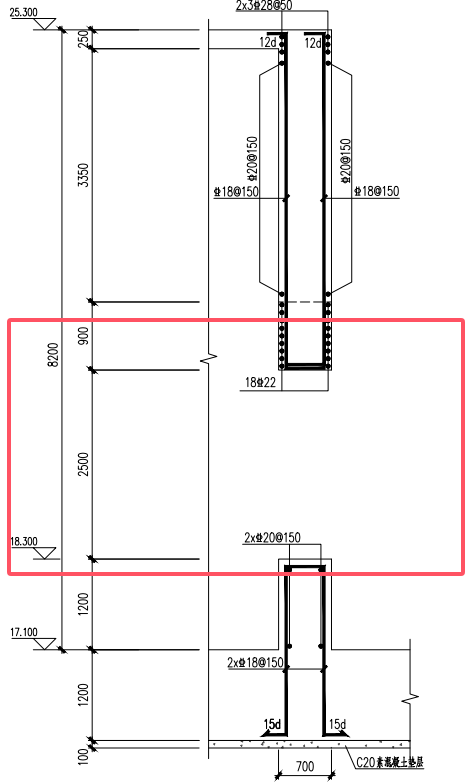

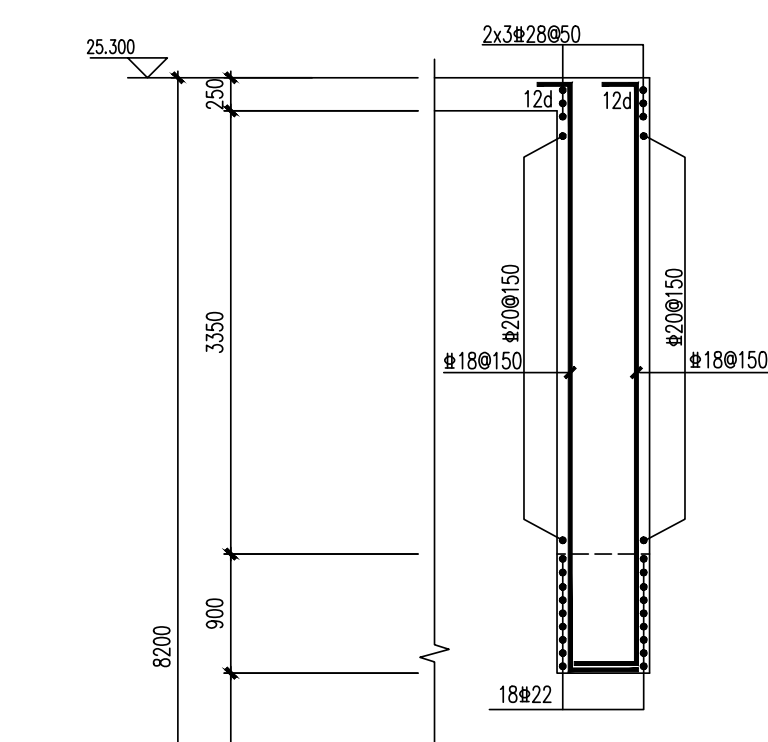

900高的范围内18C22的钢筋是这部分剪力墙的附加钢筋，还是这个高度的水平钢筋只有18C22？上面的2x3c28-50也是同样的问题2025-02-26 15:23:28 补充
这个位置是预留的洞口
900高的范围内18C22的钢筋是这部分剪力墙的附加钢筋，还是这个高度的水平钢筋只有18C22？上面的2x3c28-50也是同样的问题
这个位置是预留的洞口
全部回答
(2)
首答仅用{{minutesHtml}}
-
已采纳
只有18根22
2025-02-26 15:11:40
-
900这个高度的水平钢筋只有18C22
上面的2x3c28-50也是同样的----水平钢筋，两边3根28
2025-02-26 15:17:49
-
