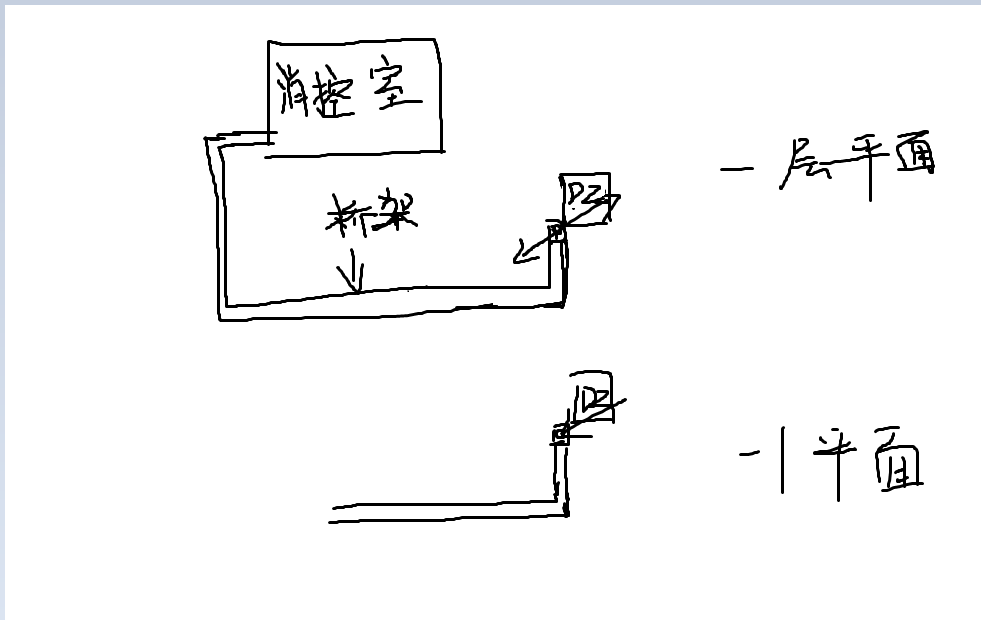

消控室到端子箱的线，经过一层端子箱再到-1的端子箱吗

求解答

配电箱1是从地下室开始每一层都有，配电箱2从二楼开始，那么计算电线长度时，配电箱2需要加上地下室和一楼的高度吗

系统图广播模块在端子箱内，平面图模块画在外边。

广播从模块接的，算量时是从端子箱接到广播模块再从模块接到广播各点位吗2025-02-28 15:47:08 补充模块的立管是一根还是两根呢

下面系统图中消防设备直接启动线怎么连接？

连接哪些设备？从哪开始连接？直接从消防端子箱连接还是先过短路隔离器？竖向3根总线是哪3根？补充问题：消防控制室和水泵房在别的楼，哪些设备需要用到直启线？想知道详细的配线路线？

此电气图纸是否存在设计缺陷

图一和图三：YJ01和WL01未连接到桥架中，敷设方式不明确。图二：YJ01~03为双电源配电箱，却只有ALE进线。图四：配电室中配电箱与桥架的连接方式不明，为什么不把桥架画进去。图五图六：AL1配电箱的WL1回路在系统图中为照明预留，平面图中却表示一层卫生间供电，没有配线。另外，配电箱系统图中无法找到YJ01~03系统图。

弱电消防问题

1.这不是总线制吗，而且报警总线不是两条回路（一正一负）吗，那不就是我画的那张纸的上面那个吗，为什么平面图会有这么多支路（都是从接线箱接出），这么这种情况应该是多线制才对吧 2.平面图那里画了8个6个支路，也就是说每个隔离器的总线都是直接从接线箱接出，而不是从另一个隔离器接来，那不就是多线制了吗 3.总线制应该是我画的上面那种情况吧，一条总线出来经过一个短路隔离器然后又从这个短路隔离器接到下一个短路隔离器，一直这样重复下去，是这样吗
