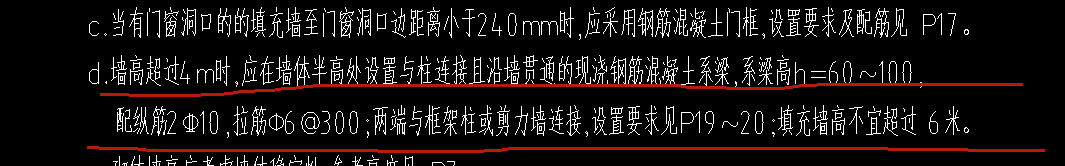

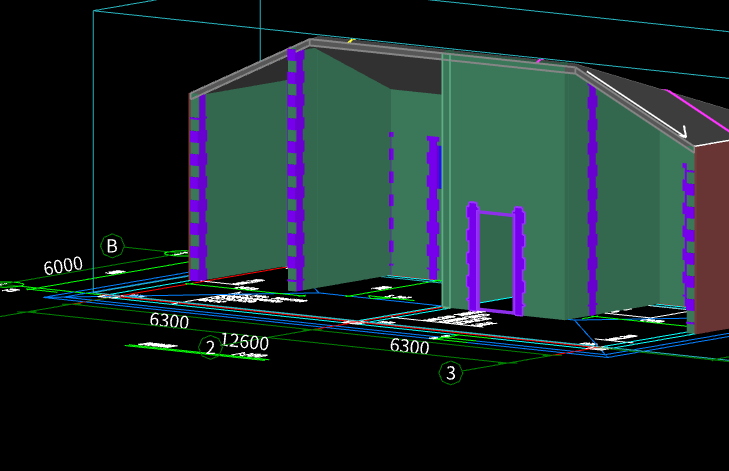

坡屋顶的墙中间那块墙超过了4米，其他的是3.9米，图2的水平系梁怎么设置？

你好，填充墙高度超过4米加水平系梁，还减去梁的高度不

关于圈梁的设置

1）墙高4m以内时，在墙高的中部或门窗洞顶设置一道水平系梁。墙高超过4.5m时，设第二道水平系梁，水平系梁竖向中距≤1.6m。2）门窗洞口过梁以水平系梁的方式设置，窗洞上下均设置水平系梁，水平系梁沿墙全长贯通与两端墙或柱连接。

水平系梁与过梁问

图纸中要求高度大于4m的墙，在门窗洞口上皮设置水平系梁，且要求水平系梁在门窗洞口顶面的断面、配筋不小于相应洞口的过梁，请问：1.在GTJ软件中应如何考虑？是否先按照水平系梁截面尺寸生成圈梁，然后再在门窗洞口处布置相应过梁？2水平系梁生成圈梁时是墙的半高，而图纸说明中说是在门窗洞口上皮，是否要将半墙高处的圈梁标高降至门窗洞口上皮？谢谢大家！

水平连系梁和圈梁都有描述，应如何布置。

框剪结构工程，填充墙图纸一处说明：“墙高超过4m时，墙体半高处(或门洞上皮)宜设置与柱连接且沿墙全长贯通的钢筋混凝土水平系梁”，没有描述截面高和具体配筋，图中如箭头有几处画了LL；另一处7.5说明：“墙高超过4米时，墙体半高处设置与柱连接且沿墙全长贯通的圈梁，内墙圈梁宽度同墙厚，高度120。外墙圈梁宽度按建筑墙身”给出了配筋如图。问:连梁和圈梁应如何布置？

砌体填充墙处均要设置圈梁

图纸设计说明是砌体墙高大于4米设置圈梁 怎么理解 是说砌体内外墙主要大于4米就要设置圈梁吗 还是只是针对外墙来说的问题补充：图纸设计说明是砌体墙高大于4米设置圈梁 怎么理解 1、是说砌体内外墙只要高度大于4米就要设置圈梁吗 2、还是只是针对外墙来说高度大于4米设置圈梁，内墙不设置
