请问节点大样的绘制范围从哪里到哪里应该怎么看

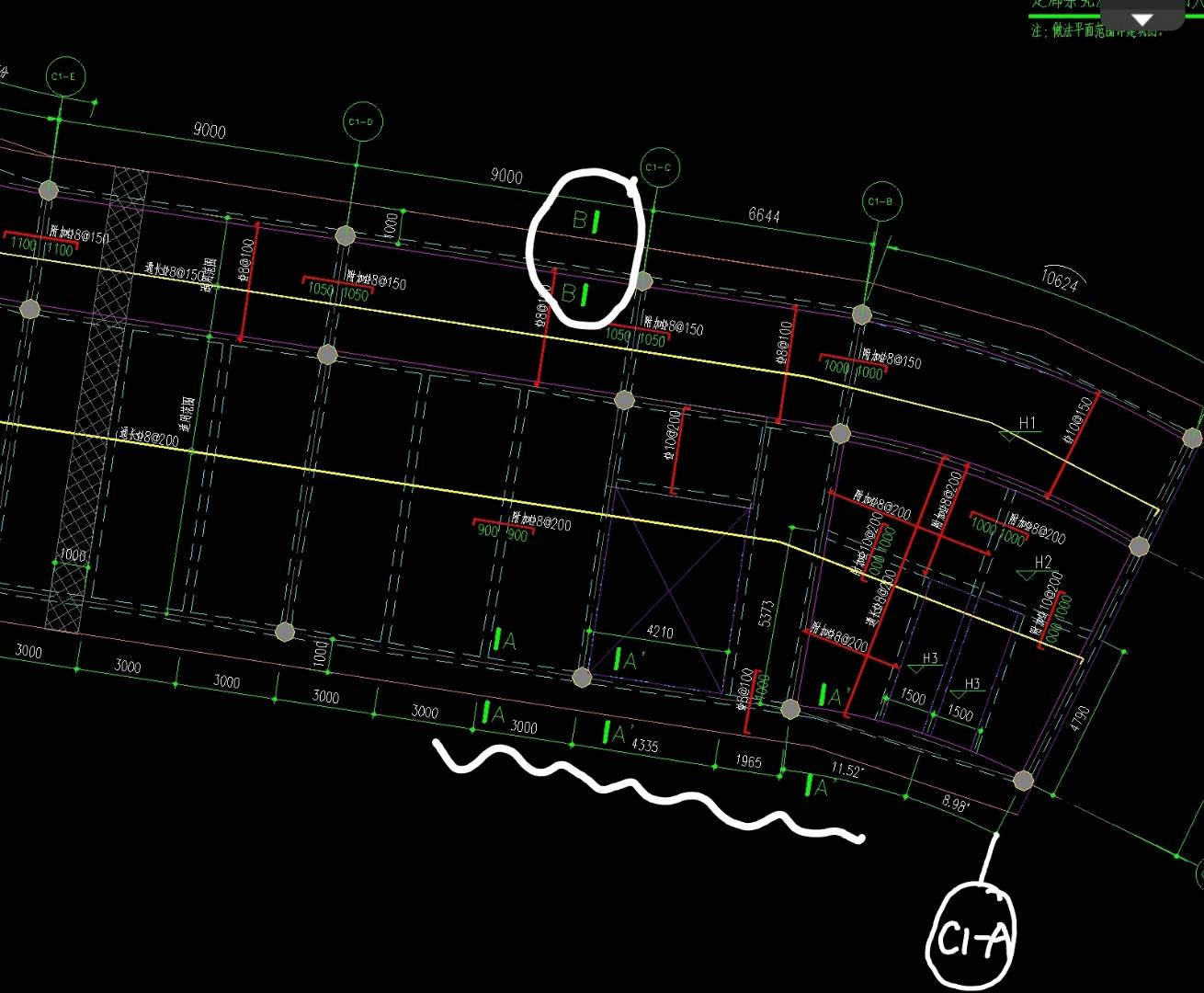

比如下图中，剖切符号B-B（圆圈圈出）只在D～C轴之间，是不是就只画这个范围？因为剖切符号A-A（曲线部分）从D～A轴都有，所以从D~A轴都要画？
或者应该要怎么看？好像没有剖面图是剖这个部分的，而立面图会被外墙装饰部分挡住，看不见节点构造。
一般实际工程中是怎样绘制的？
谢谢各位老师仔细查看问题并回答😭
全部回答
(2)
首答仅用{{minutesHtml}}
-
可以配合：结构节点详图及建筑图纸节点详图确定。
2025-03-05 07:16:15
-

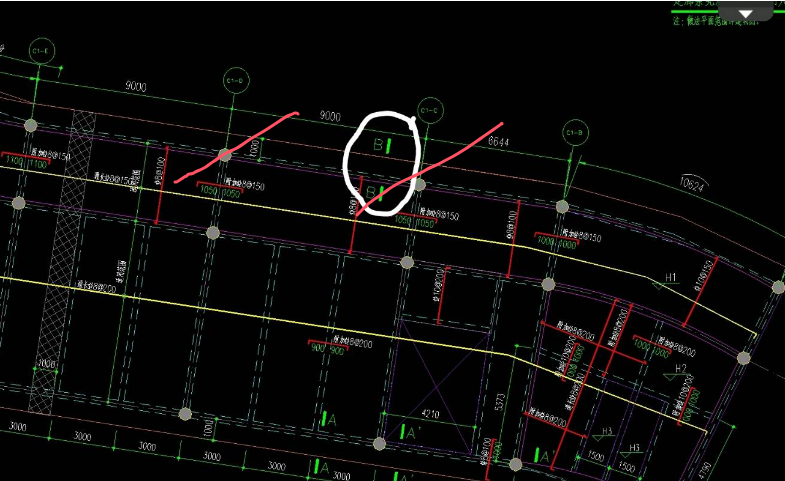

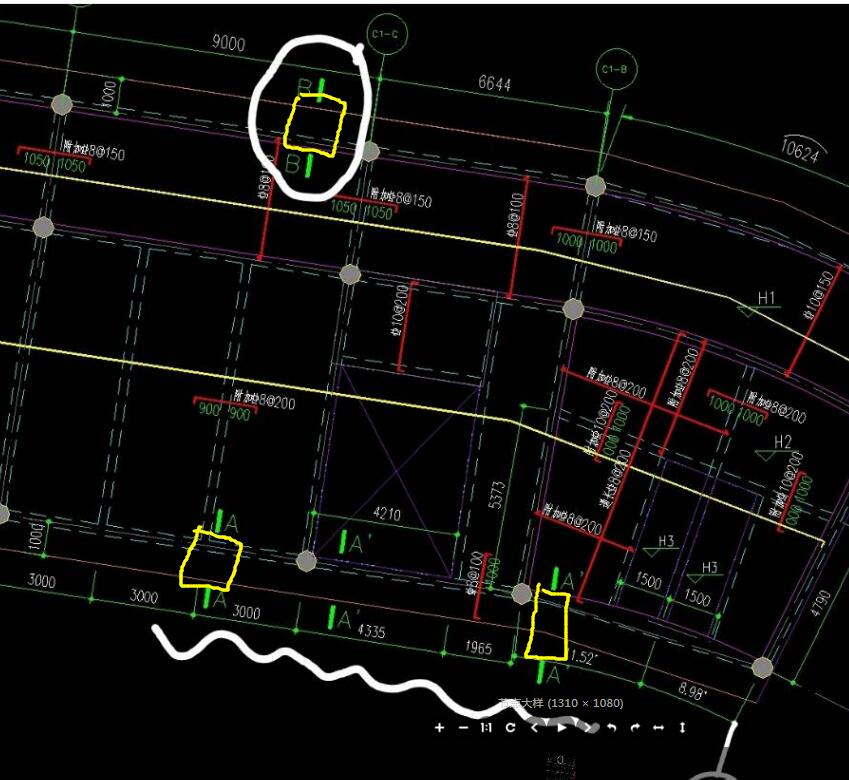

就剖切线的范围
首次提交 2025-03-05 09:36:20 最近修改2025-03-05 09:36:36 (修改过1次)
