这个消防图中D+S的规格到底是什么线？

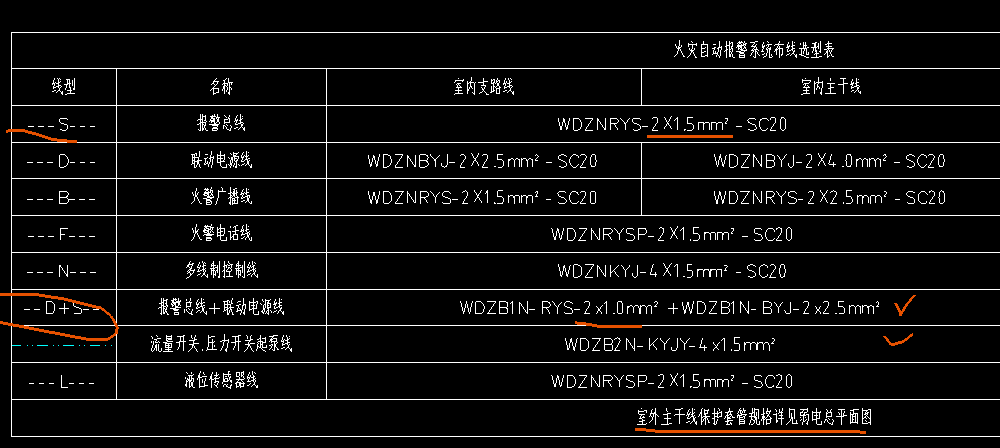

问题:1,图例中D+S 和单独S 线中的报警线，都是报警线规格为啥不一样？图例中D+S线的规格和系统图也不一直，是不是设计弄错了？
2、系统图中只有S 线、D线，没有D+S线，而图例中和平面图中却有D+S

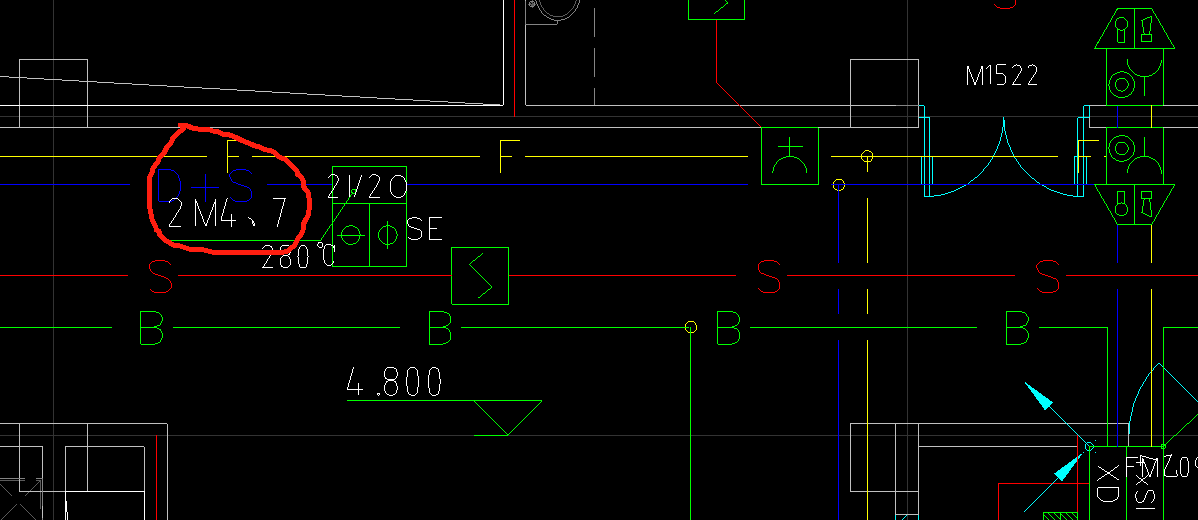

3、平面图中 只有D+S线，S线，没有单独的D线，那么算量的时候平面图中的D+S线按那个规格算？如果按系统图中S线的规格，来算，要算2组双绞线的，
请大师们给耐心解答一下
全部回答
(3)
首答仅用{{minutesHtml}}
-
D--电源线； S—-信号线
2025-03-26 03:02:46
-
1、截图三的圈（D+S）采用截图一的圈（D+S）。 WDZB1N-RVS-2*1.0mm²+WDZB1N-2*2.5mm²
2、截图三的S、截图二的S ，采用截图一的S （WDZNRVS-2*1.5mm²）
3、平面图上没有的，不用考虑。线型表仅是选择线型的依据。
首次提交 2025-03-26 03:20:45 最近修改2025-03-26 03:22:36 (修改过1次)
-
电源线和信号线
回答正确请采纳并点赞，因为每一个专家都是免费服务
2025-03-26 08:23:16
