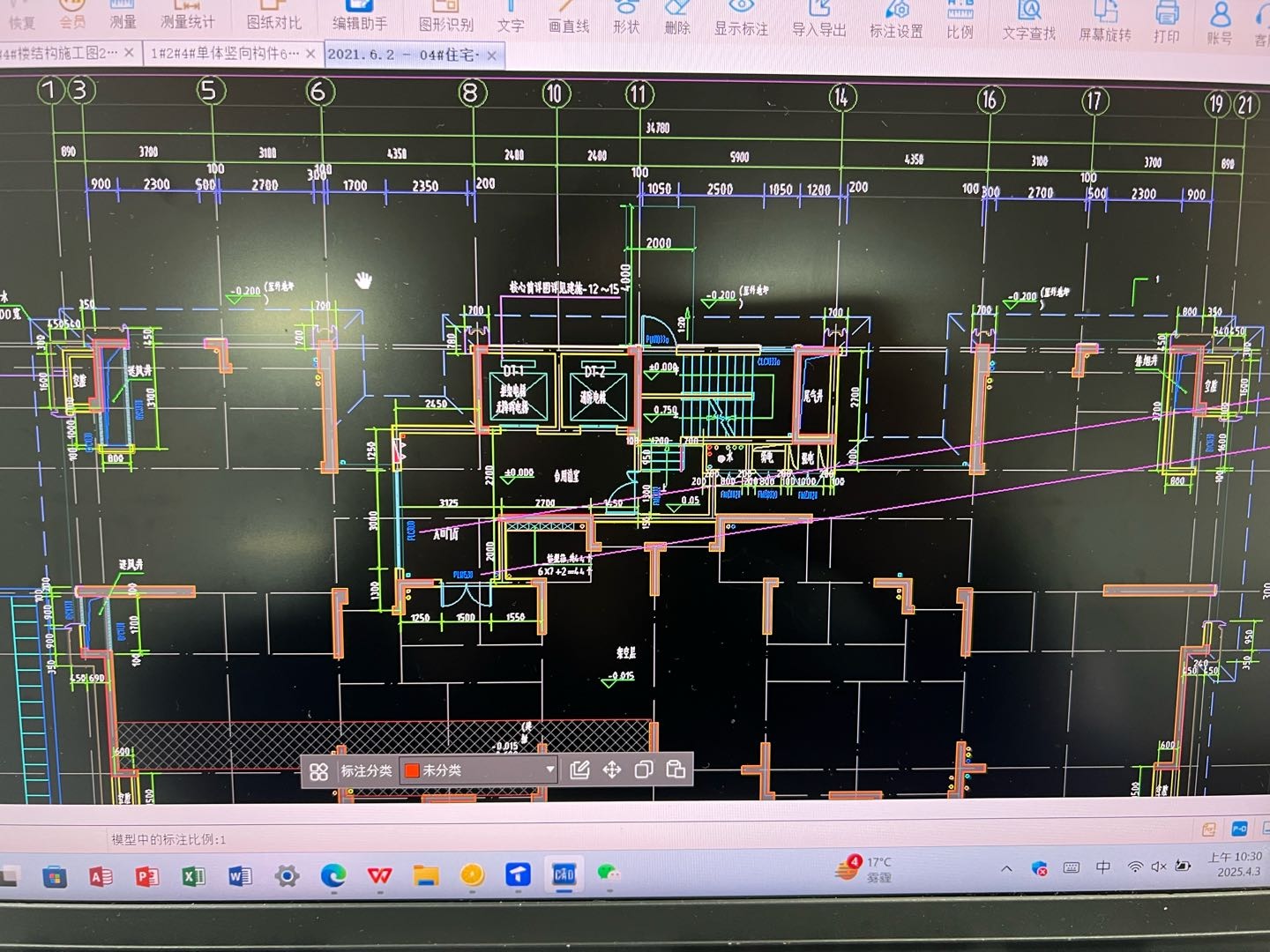

剪力墙结构，首层平面图，灰色阴影部分（云线）和黄色线段部分（椭圆）都是剪力墙吗？
如果不是的话他们分别是什么？2025-04-03 10:32:24 补充
结构图和建筑图对比，黄色线段都不在结构图中显示
全部回答
(3)
首答仅用{{minutesHtml}}
-
已采纳
灰色阴影部分（云线）是剪力墙（剪力墙要根据结构墙柱图去布置），黄色线段部分（椭圆）是砌体墙（砌体墙根据建筑平面图布置）；
2025-04-03 10:21:07
-
要看结构图的，黄色线一般是砌体墙。
2025-04-03 10:20:20
-
云线圈的阴影是剪力墙
椭圆圈的黄色线条是砌体墙
2025-04-03 10:21:10
-
剪力墙结构，图1是一层平面图，图2是一层结构平面图，请问到底哪部分是墙呢？
1、是只有图1的灰色阴影部分和黄色实线是墙吗？2、那图2的蓝色虚线部分是梁吗？2、图2结构平面图，它的作用是什么呢？屋面绘制什么构件的时候可以用这张图呀？
-
竖向构件平面布置图，有GBZ暗柱DZQ端柱和剪力墙，请问布置剪力墙是是布置哪部分
是只布置绿线部分，还是灰色阴影部分的暗柱端柱也需要布置？（怎么感觉是只布置绿色线呢？灰色阴影是柱，如果布置不就构件冲突了嘛？）
