小王 2025-04-12 13:38:25 | 湖南省 土建预算土建计量GTJ | 74查看 1回答
梁加宽又有横向附加钢筋又有附加U型箍筋,怎么在保留原有梁钢筋的前提下设置梁加宽?
梁加宽又有横向附加钢筋又有附加U型箍筋,怎么在保留原有梁钢筋的前提下设置梁加宽?
①我尝试了新设置一个梁构件,但上部通长筋又不能空着,于是便按照原有梁构建信息但在其他钢筋和其他箍筋里面设置了附加钢筋,但弄好后两个梁不能合并;
②我又尝试打断后在需要设置梁加宽的部分在原位标注梁平法表里面添加其他箍筋,但梁平法表里面没有其他钢筋的设置(我用的2021版本的GTJ),只能在构件属性下方的其他钢筋添加,这样搞的梁可以合并但其他梁的构建属性的其他钢筋也自动更新为我设置的。
③还尝试过只在有梁加宽的局部原位标注里修改尺寸并设置其他箍筋,然后在自定义钢筋里面设置横向附加钢筋手动布置,发现不好布置;
所以我想问问各位大佬这个到底该怎么搞?
2025-04-12 16:38:03 补充
用挑檐来做:

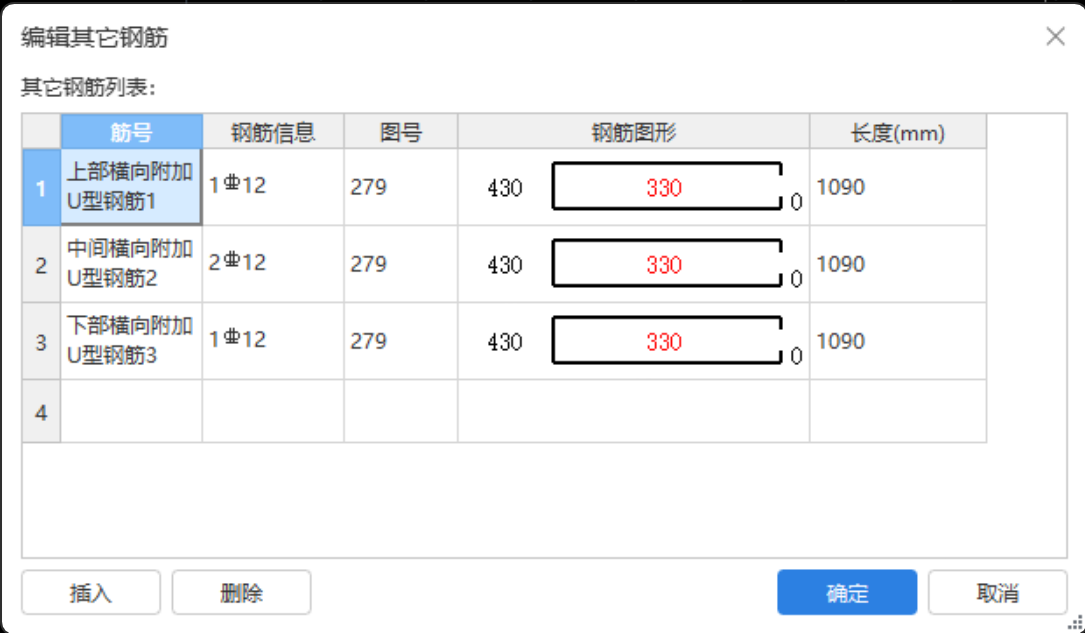

是下图这样设置吗?挑檐里箍筋不好设置,那就在原梁原位标注里的其他箍筋设置吗?
2025-04-12 16:48:52 补充
在梁平法标注里设置其他箍筋,合并后就没有了
全部回答
(1)
首答仅用{{minutesHtml}}
-

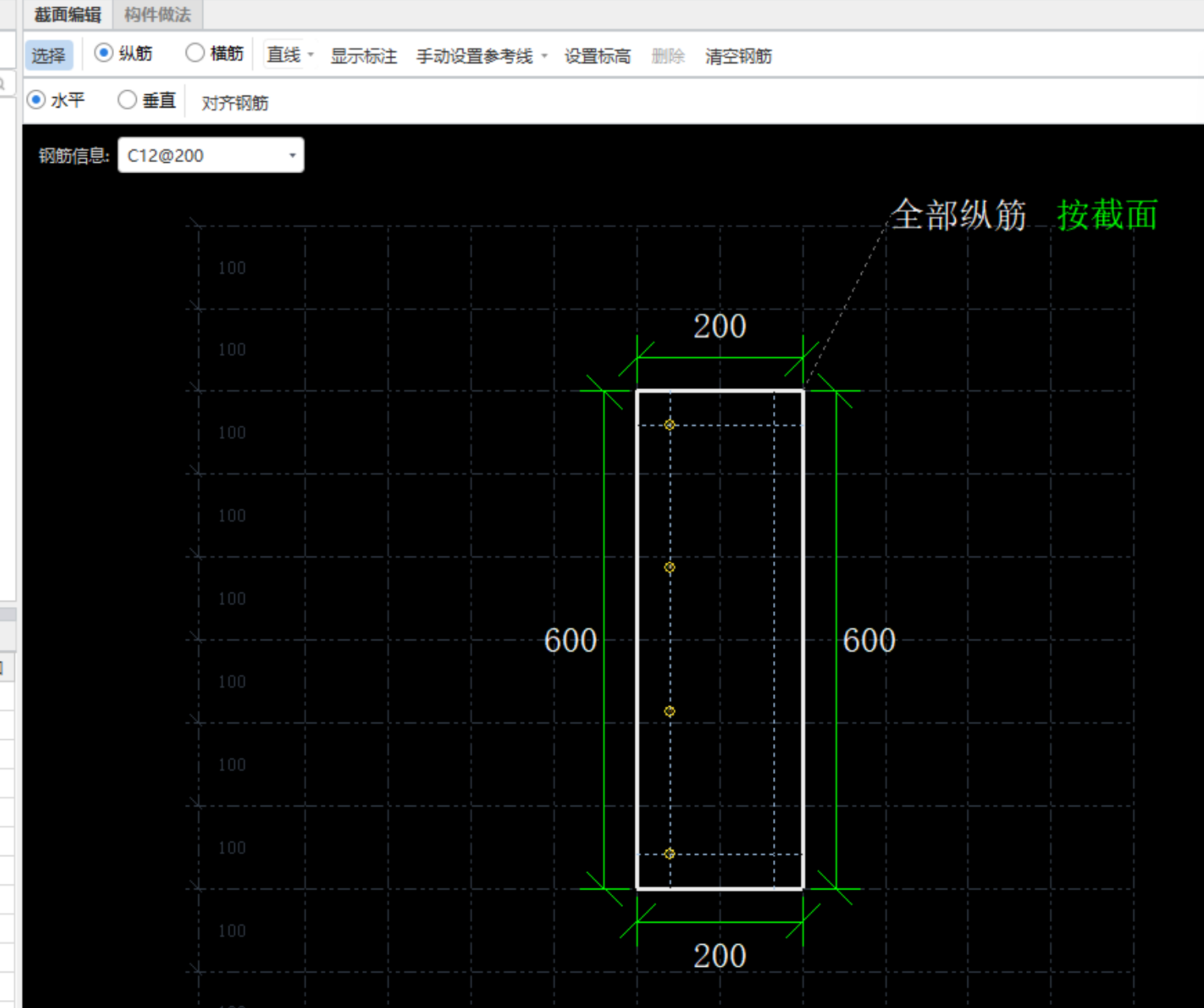

建异形挑檐构件,截面编辑,绘制钢筋
2025-04-12 13:39:47
还有0条追问正在审核中,请稍后回来查看
