请问这个钢筋怎么画

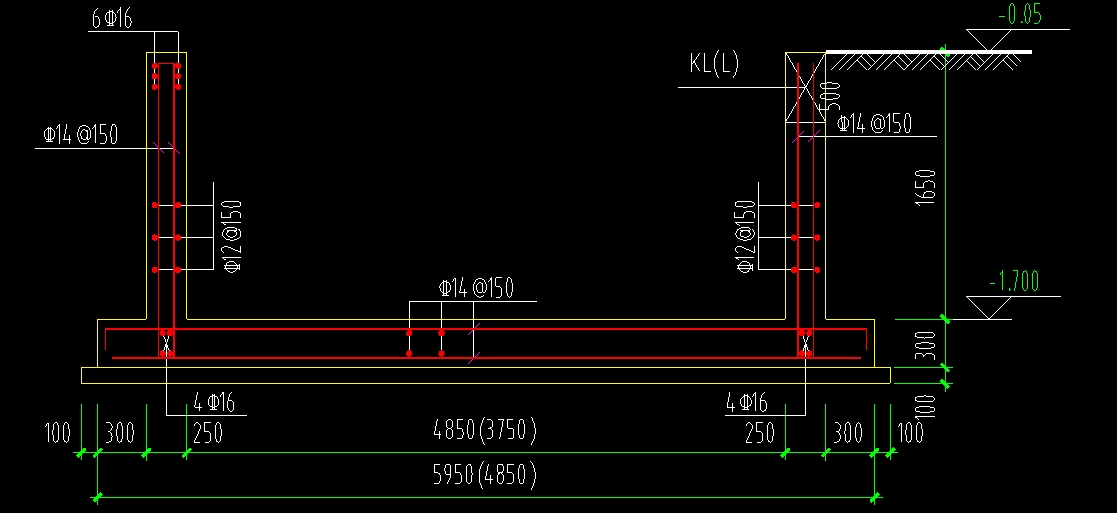

各位老师早上好，我想请教一下这个剖面图中的几个问题。
①左右两侧的C12@150，是只有他画的这六处有这个钢筋还是说整个剪力墙（应该是剪力墙）都有这个C12@150钢筋？
②左右两侧的C14@150，这个图纸看不出来怎么弯折的，那弯折段我要怎么给他算呢？
③下面基础与墙的交接处有4C16的钢筋，这个我在GTJ里要如何建模计算？
全部回答
(2)
首答仅用{{minutesHtml}}
-
已采纳
1, 12@150，垂直方向通长布置
2， 14@150，弯折12d
3, 4c16,压墙筋输入
2025-06-06 10:10:39
-
筏板+剪力墙，在4C16用暗梁绘制（不输入箍筋）
2025-06-06 10:10:52
