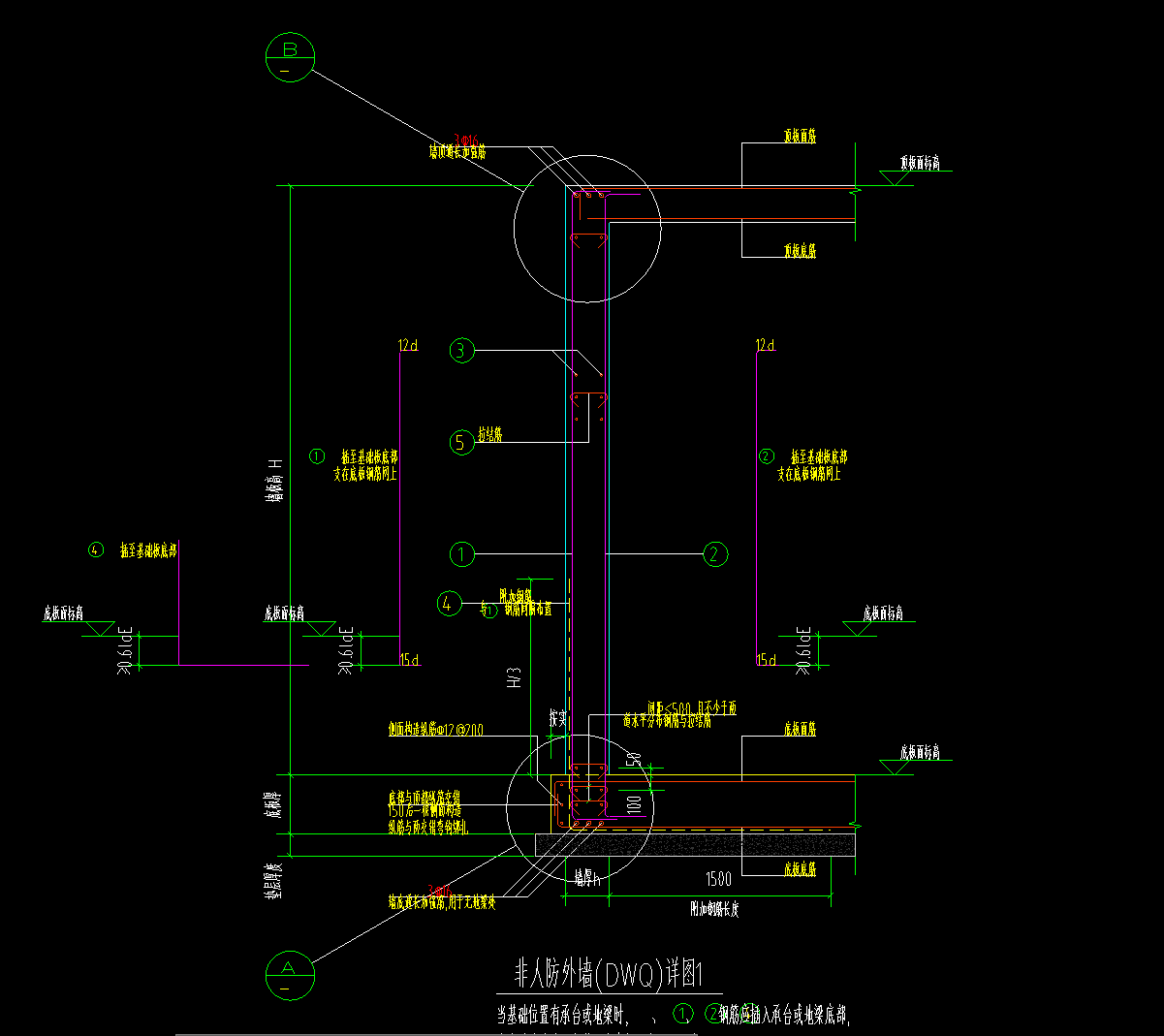

这种剪力墙中钢筋如何布置？
2025-07-13 10:05:20 补充
全部回答
(5)
首答仅用{{minutesHtml}}
-
这种一般都有图例 按照图例剖面图
2025-07-13 10:02:25
-

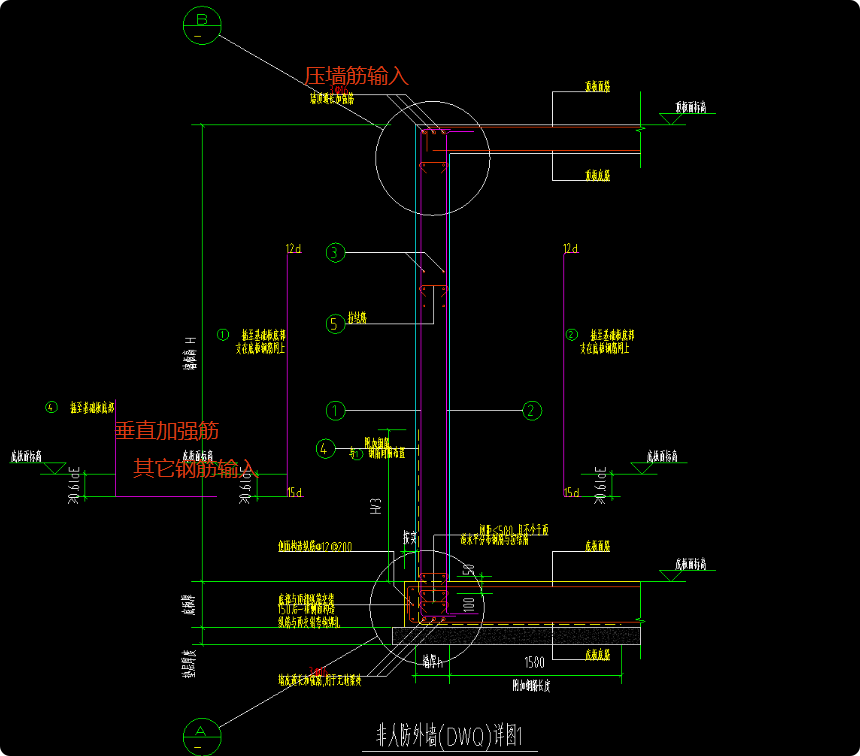

找下墙的剖面图，结合剖面图进行设置

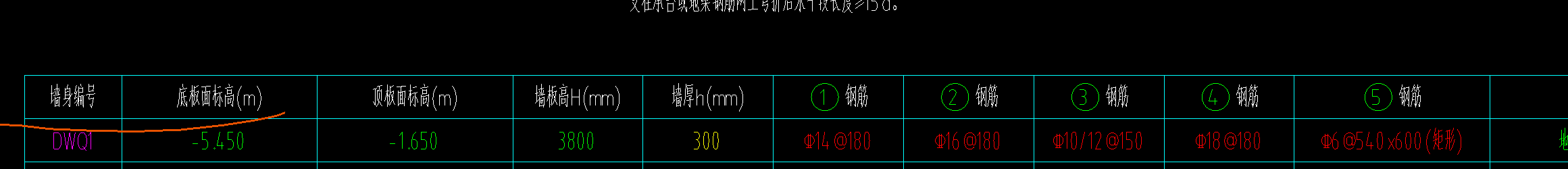

墙身垂直筋 (1)c14-180+(1)c16-180
水平筋 (2)c10/12-150
拉筋c6-540*600
4号筋在墙身其它筋中 输入 墙身附加垂直筋

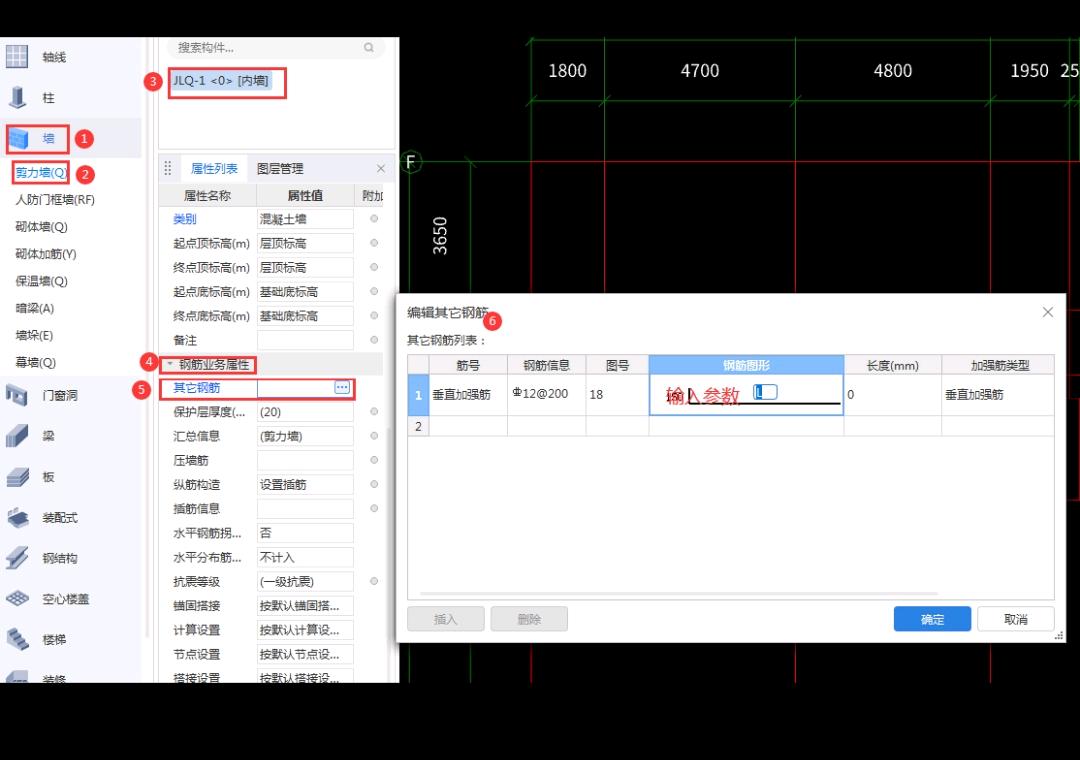

方法：剪力墙垂直方向附加钢筋在【其它钢筋】中输入。
备注：钢筋信息可以输入根数+级别+直径的形式，也可以输入级别+直径+间距的形式，软件会自动计算根数。如图：
首次提交 2025-07-13 10:02:28 最近修改2025-07-13 10:09:35 (修改过1次)
-
根据钢筋剖面图注明的钢筋标号确定水平或垂直筋输入即可
1+2是垂直分布筋
3是水平分布筋
4是附加筋在其他钢筋输入计算
5是墙的拉筋
首次提交 2025-07-13 10:02:52 最近修改2025-07-13 10:07:07 (修改过1次)
-
结合墙大样图
首次提交 2025-07-13 10:04:26 最近修改2025-07-13 10:07:50 (修改过2次)
-
具体的要看设计大样，然后在属性中才可以对应的输入钢筋信息
2025-07-13 10:04:29
