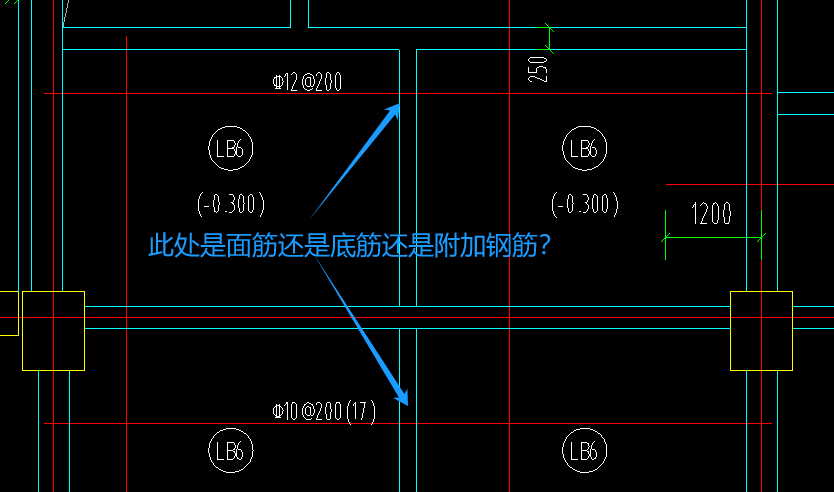

图纸中未画出板钢筋的弯钩，怎么区分面筋和底筋
全部回答
(3)
首答仅用{{minutesHtml}}
-
判断条件
1、板的底筋规格大于面积，

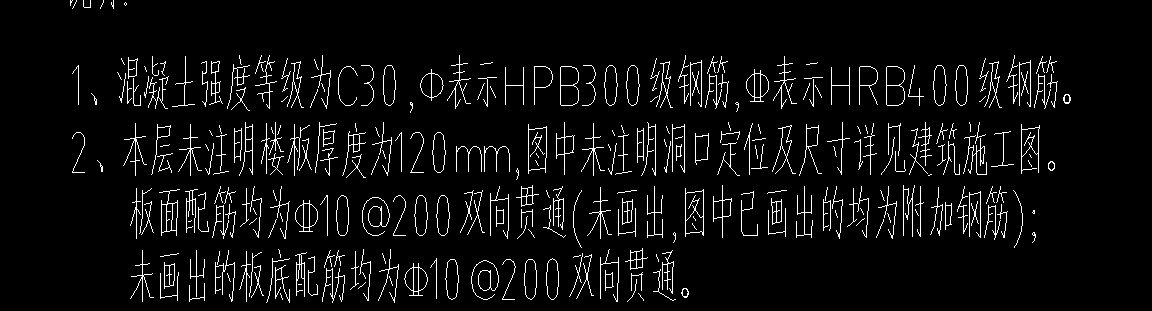

2、图纸说明：板面筋统一是C10@200双向未画出→画出的是附加筋
3、图纸说明：未画的板底筋为C10@200双向→图中已画出的是C12@200
根据以上条件结论如下
图中画的C12@200是底筋、C10@200是附加筋
2025-07-14 00:30:29
-
C12-200属于板底筋， 属于画出的底筋，不是附加的。
C10-200属于板面附加筋，注意后边有（17）平法里表示连续布置17跨的面筋
首次提交 2025-07-14 06:09:41 最近修改2025-07-14 06:11:27 (修改过1次)
-

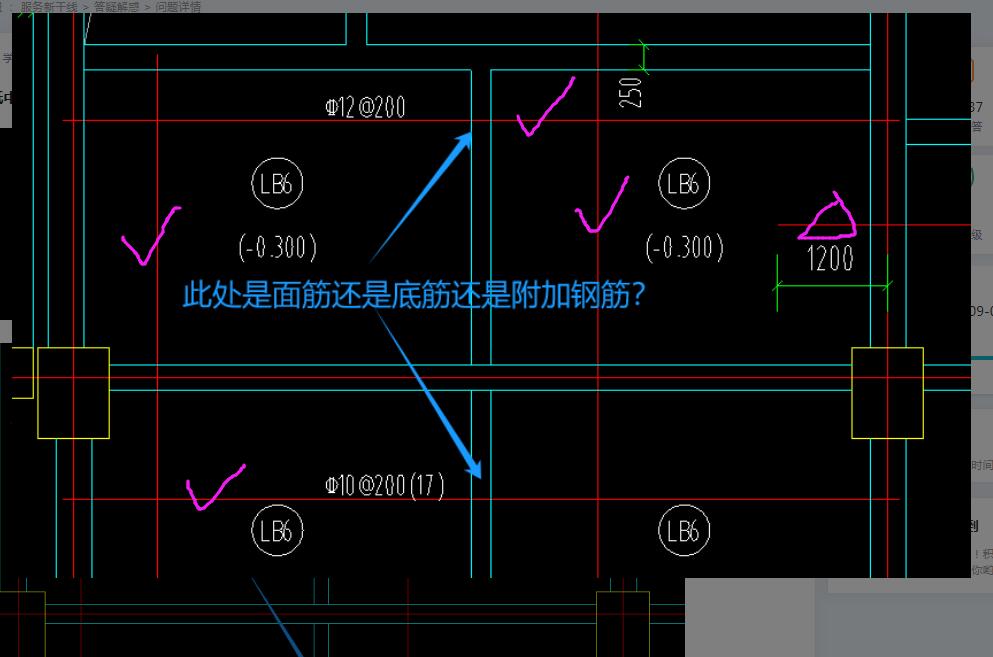

下例打钩的是底筋，三角的是负筋或跨板筋【截图不全面】
2025-07-14 08:24:52
