板加腋怎么画不上去

原因一：板加腋设置成功后，将板设置成了斜板导致。

方法：斜板上不能布置板加腋，选中板图元在【属性列表】中修改为对应的标高使其成为平板，再汇总计算，若实际工程中就是斜板加腋，只能用自定义线/自定义节点/挑檐等构件代替绘制，或者在【表格算量/表格输入】中手动计算。

原因二：板加腋布置成功后，修改了墙/梁的宽度/高度/标高，导致板和墙/梁存在缝隙或者导致板加腋的高度不在梁与板的范围内。

方法：①若墙/梁修改后的尺寸无误，板与梁/墙俯视状态未相交时，可将板拉伸至墙/梁的中心线使其相交后，再重新布置板加腋；

②若板与梁/墙三维状态下未相交或板与梁高差小于腋高时，将板加腋删除后，使用异形自定义线或者其它异形构件代替绘制即可。

③若墙/梁修改后的尺寸有误，建议将尺寸修改正确，以保证板加腋的高度在板与梁/墙的高差范围内即可。如图：

原因三：布置板加腋后，将墙设置成了斜墙导致的。

方法：斜墙不能设置板加腋，只能建议将墙设置成直形墙处理。

备注：设置直形墙后会存在量差，钢筋量差在【编辑钢筋】修改（编辑钢筋修改前GTJ2021/GTJ2018需要先汇总计算，GTJ2025若给“实时计算”打勾，则不用汇总计算），再【锁定】处理；土建量差在【表格输入/表格算量】中手动计算。

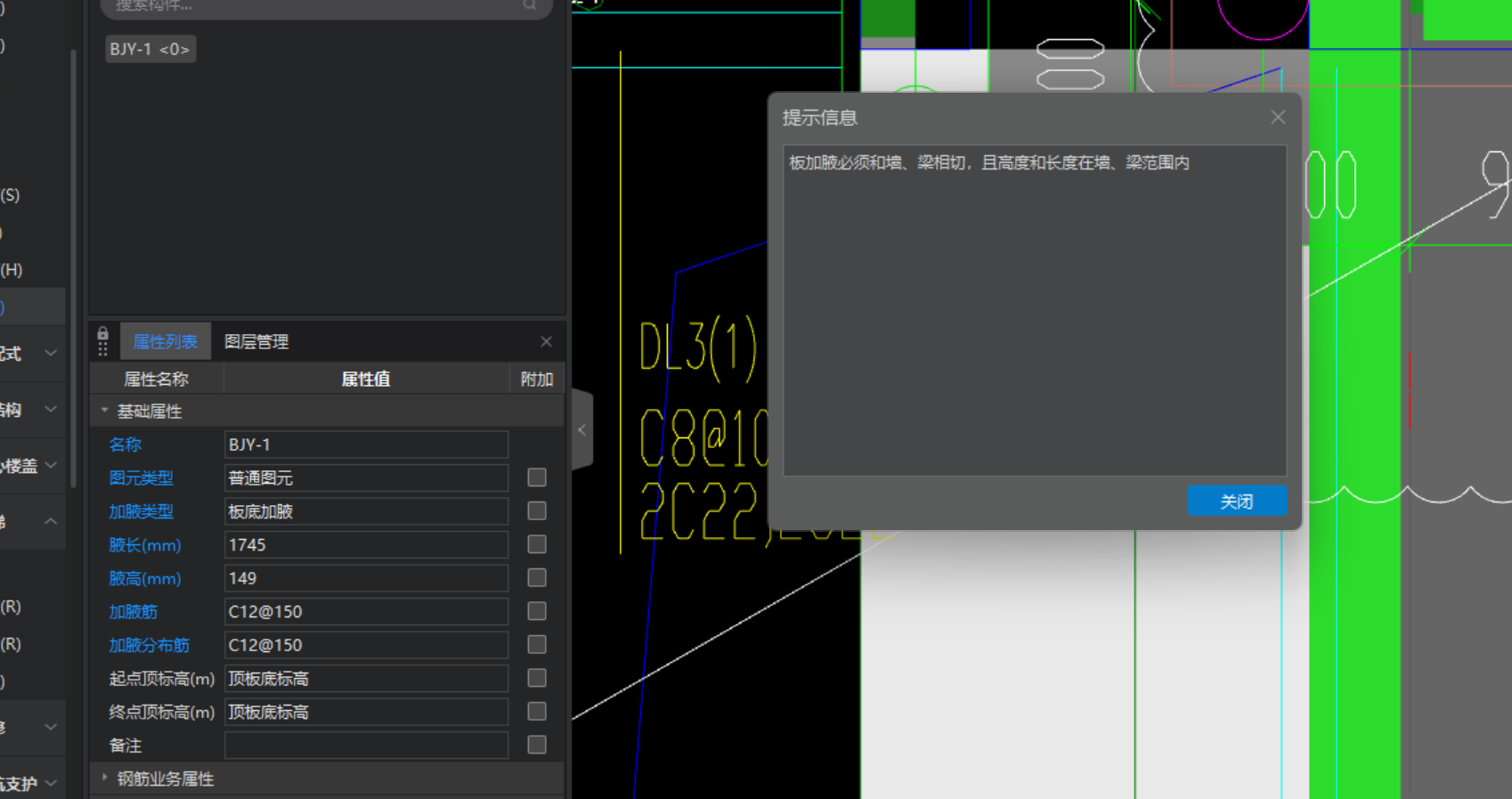

原因四：板加腋的“加腋类型”修改为了“板面加腋”，导致加腋没有在剪力墙/梁/连梁高度范围内。以剪力墙为例。如图：

方法：若实际工程中的加腋就是板面加腋时，建议将剪力墙的标高调整一下，使其加腋高度在剪力墙/梁/连梁高度范围内即可。
