与剪力墙相连接的暗柱应该怎么画，如图

您这是约束边缘暗柱构件。按平法图集讲：LC=暗柱区（阴影区）+附加筋区（非阴影区）。建议您定义参数化（一、T、L、+字型）参数化暗柱，暗柱区按照图示钢筋信息和箍筋属性中输入，非阴影区按照剪力墙纵筋和设计附加筋布置（附加筋A10@200，根数+级别+直径+间距），画图元。

当您知道其设计布置附加筋的原理了，也可在暗柱属性中其它属性中添加拉筋和箍筋，输入方式：根数+级别+直径+间距。注意如果设计出现大箍筋一定是同时拉住暗柱纵筋和剪力墙纵筋的，箍筋中部布置拉筋。

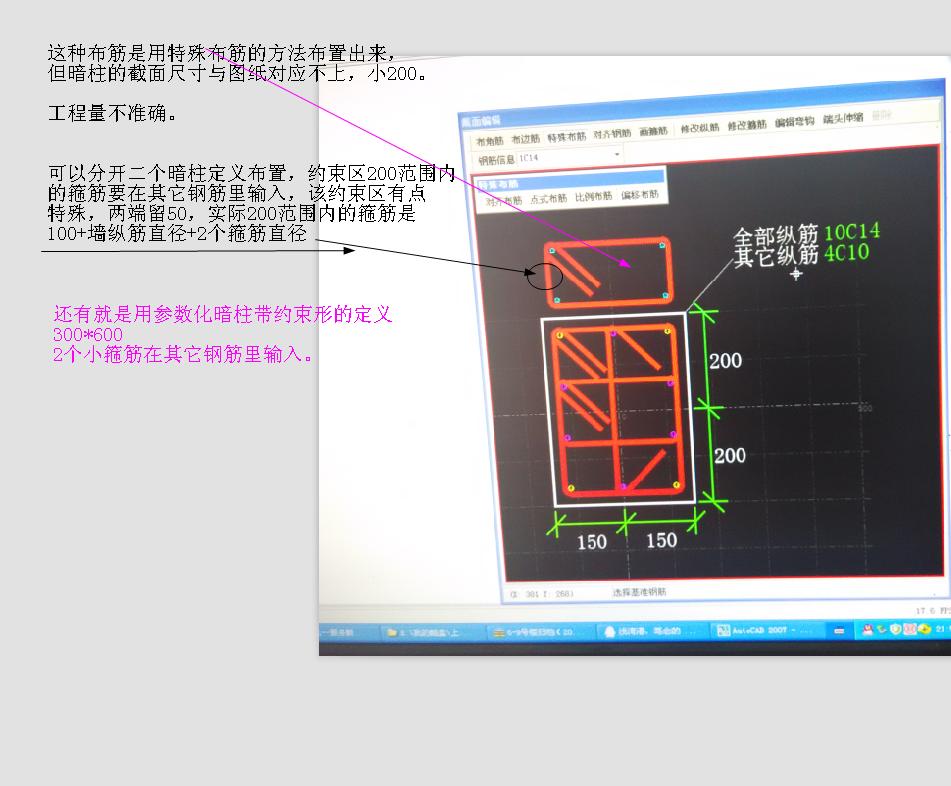

这种约束边缘柱子，千赢官网首页登录入口官方给出的比较好的建模方法是：将约束边缘部分也建立到暗柱里面，钢筋布置使用截面编辑功能手动按图纸要求布置受力筋和箍筋以及拉筋。这样虽然麻烦一些，但是钢筋量的计算比较准确。

有些用户也习惯将约束边缘部分绘制到剪力墙中，虽然布置比较方便但是钢筋量计算有出于，一般偏大。

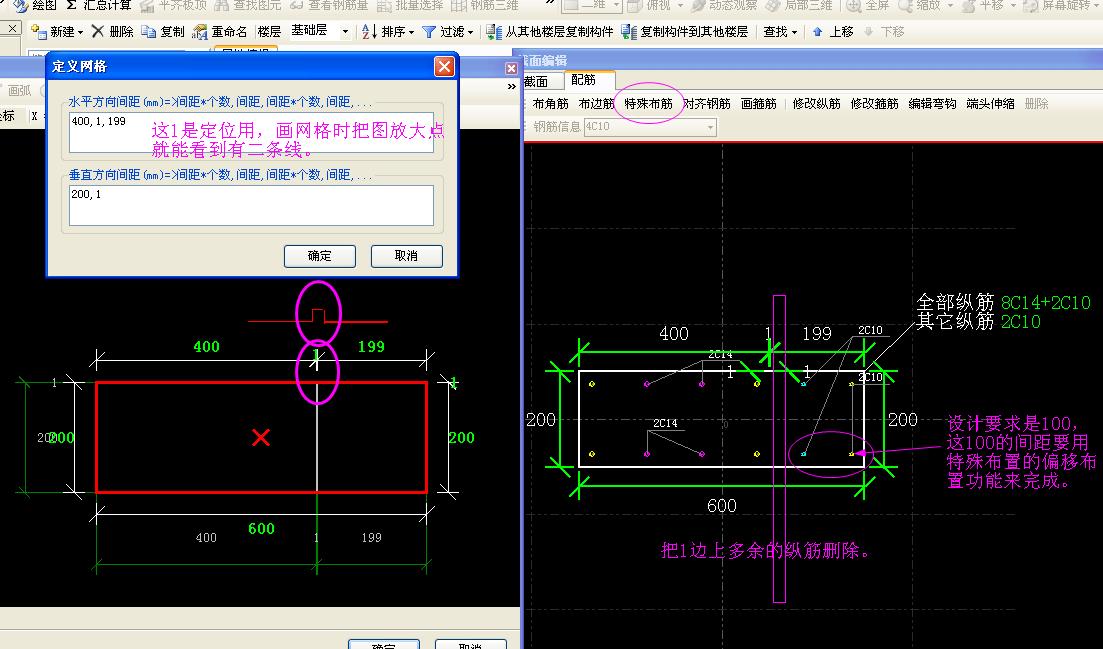

你上图可以定义200*600的暗柱，使用截面编辑钢筋里面的功能，按图纸要求调整垂直筋，箍筋，拉筋的布置。
