（有图）斜屋面画完平齐板顶后，画挑檐天沟板后，为什么梁自动降标高了？

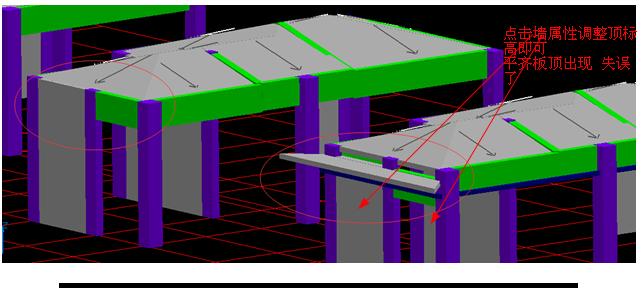

先画完板后，设置了斜板，再平齐了板顶，之后为图中左侧屋面所示为正确的。之后按照天沟节点图定义了板后，天沟板标高为层顶标高11.1-0.23=10.87，绘制上后成了右侧屋面这样，为什么梁和墙自动降到10.87了？怎么解决？绘制顺序有问题么？高分送上！
全部回答
(2)
首答仅用{{minutesHtml}}
-
已采纳
你绘制挑檐天沟板的时候，不要覆盖梁
绘制到梁外侧，就不会出现这个问题的
因为你这块挑檐天沟板也是在梁顶的
而且你也是利用现浇板定义绘制的
如果你有挑檐绘制，就不会这样的
梁平齐板顶，直接就平齐就近的板顶了
2014-12-20 12:34:03
-
2014-12-20 13:50:02
