桩承台的配筋看不懂
有两个问题。 1，这个a-a图里的c8@600看不懂是什么筋。 是平行于a-a切面的拉筋么？但是600的间距太大，不合实际啊。 2，承台下面的垫层怎么画？我拿到的图纸基础层里没说明有筏板之类的，只有桩承台和基础梁。
问题补充：第一问还有问题，这个承台应该选梁式还是环形配筋？
全部回答
(4)
首答仅用{{minutesHtml}}
-
已采纳
1，这个a-a图里的c8@600是拉筋。 是平行于a-a切面的拉筋。是沿长向方向600的间距啊。
2，承台下面的垫层按点式垫层定义画。

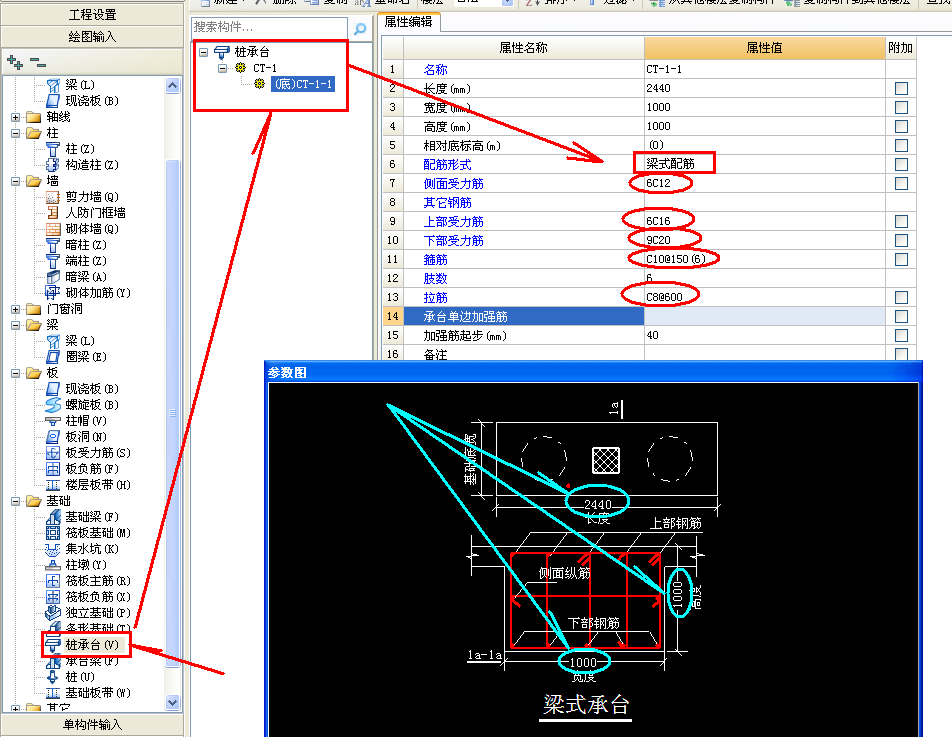

第一问还有问题，这个承台应该选梁式配筋。
2014-11-28 10:17:56
-

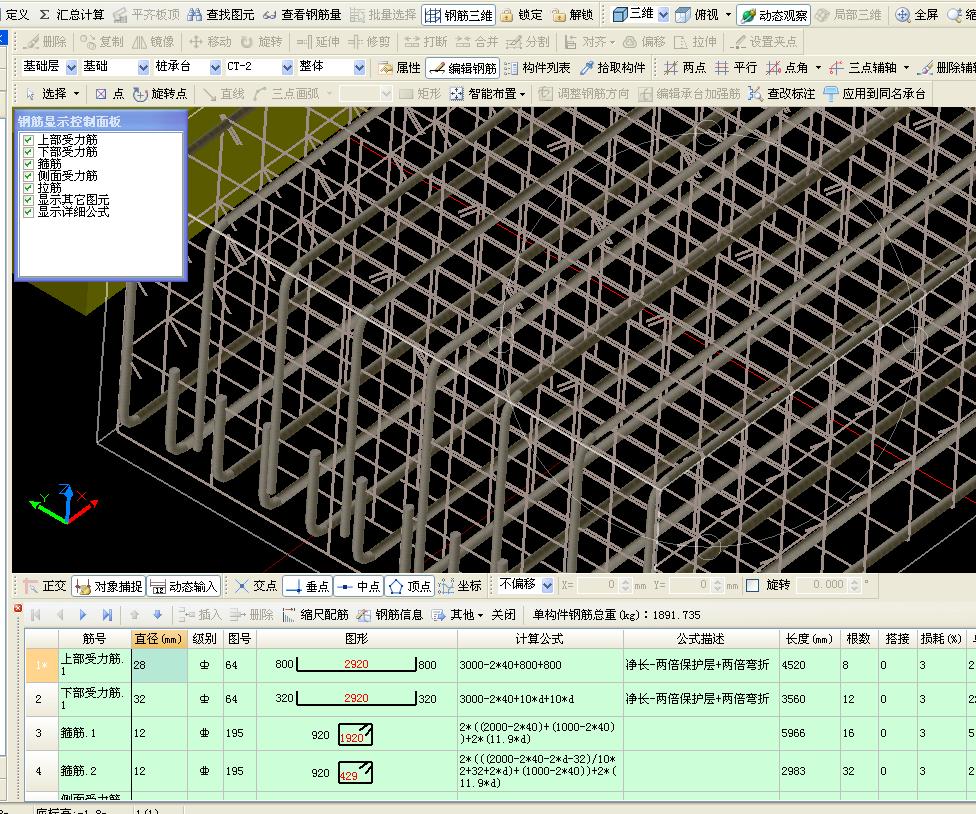

从图中的情况,配筋是环形,A-A剖中拉筋
2014-11-28 10:14:25
-
有两个问题。 1，这个a-a图里的c8@600看不懂是什么筋。 是平行于a-a切面的拉筋么？但是600的间距太大，不合实际啊。 2，承台下面的垫层怎么画？我拿到的图纸基础层里没说明有筏板之类的，只有桩承台和基础梁。
问题补充：
第一问还有问题，这个承台应该选梁式还是环形配筋？

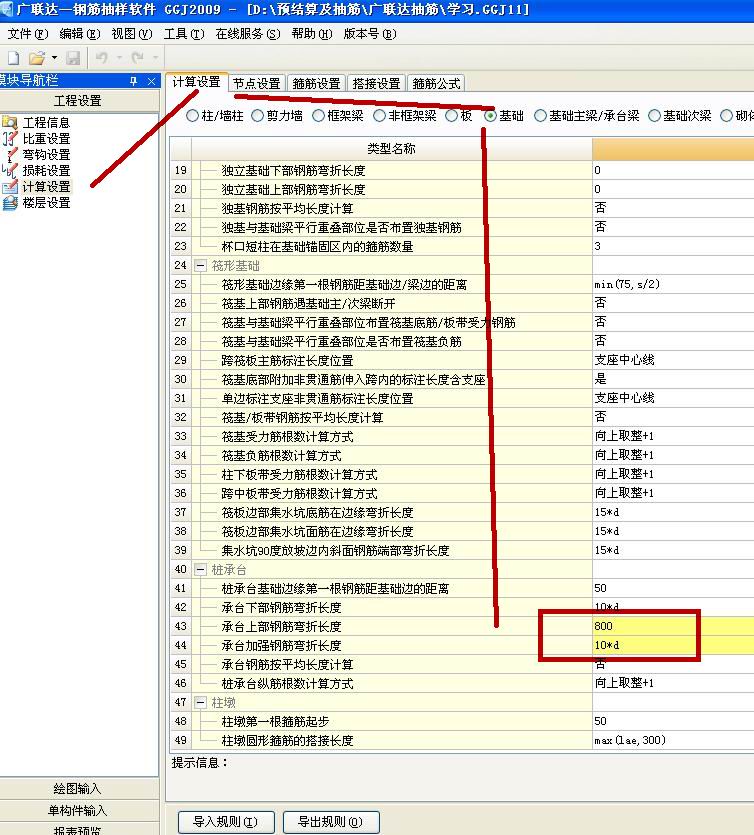

答：用梁式配筋，不能输入的在其它箍筋中输入。
2014-11-28 11:37:01
-
1、a-a截面的c8-600是你说的平行于a-a截面的拉筋，间距也合适啊，怎么不合实际，1000的范围内就配2根就行啊，
2、承台下面的垫层，在垫层界面下定义好，然后点智能布置，有桩承台，就自动布置上了，
3、米的桩承台应该是梁式
2014-11-28 11:09:08
