四月天
2014-11-17 21:14:39
|
河南省
土建算量GCL2013
|
758查看
3回答
约束边缘构件3

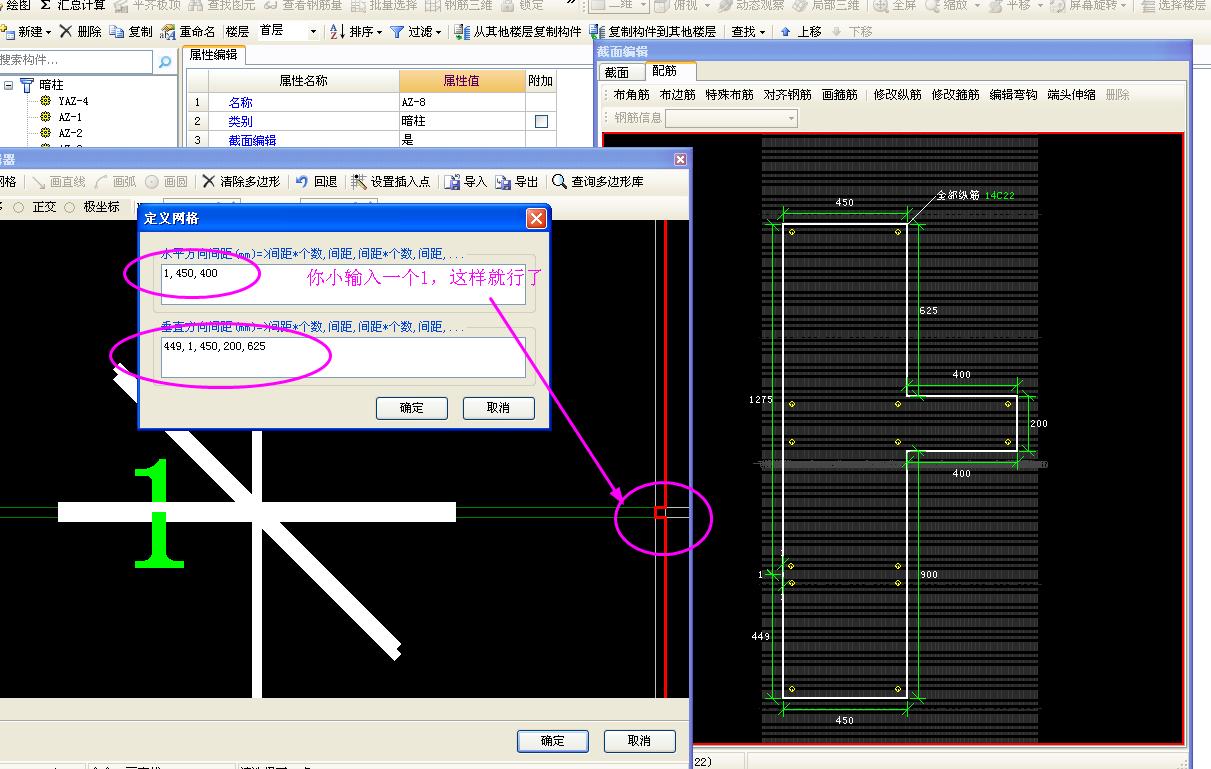

各位老师，在自定义绘制约束边缘构件时。请问一，约束边缘构件柱和虚线范围的分界线这个位置怎么定位？二，如图我用1来隔开，在配筋图里有的显示，有的就不显示这个分界线，为什么？三，分界线处柱里的钢筋和剪力墙里的纵筋间距很密，怎么操作可以用布置角筋、分布筋那样迅速准确的绘制上？谢谢
全部回答
(3)
首答仅用{{minutesHtml}}
-
已采纳
2014-11-18 09:15:03
-
一，约束边缘构件柱和虚线范围的分界线这个位置怎么定位？
直接用450/3=150，然后点特殊布筋-偏移边筋，然后从200下面一排筋向下偏移150布筋，再偏移150再布一根，再偏移150再布一根就是分界线，然后点特殊布筋-对齐边筋布置另外两排钢筋即可。
二，如图我用1来隔开，在配筋图里有的显示，有的就不显示这个分界线，为什么？
你按上面的方法布筋就不需要隔开了。
三，分界线处柱里的钢筋和剪力墙里的纵筋间距很密，怎么操作可以用布置角筋、分布筋那样迅速准确的绘制上？谢谢
下面剪力墙中的纵筋用一的方法布置即可，不过偏移距离为450/4=112.5
2014-11-20 11:15:20
-
1，约束边缘构件的虚线部分也要定义成柱子，加到竹子里。 2，竖向肯定要分开的，要不后面不好，画钢筋 3，编辑钢筋，用特殊布筋的方法，如，比例，偏移
2014-11-18 08:26:34
