梁原位标注问题：

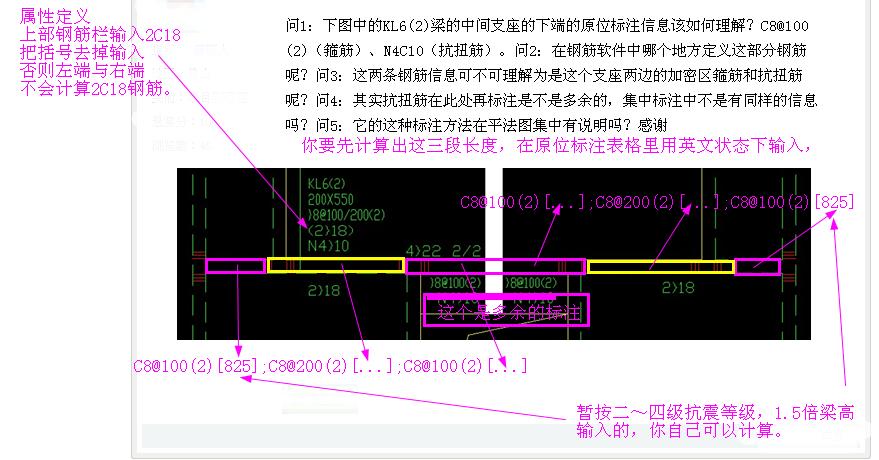

问1：下图中的KL6(2)梁的中间支座的下端的原位标注信息该如何理解？C8@100(2)（箍筋）、N4C10（抗扭筋）。问2：在钢筋软件中哪个地方定义这部分钢筋呢？问3：这两条钢筋信息可不可理解为是这个支座两边的加密区箍筋和抗扭筋呢？问4：其实抗扭筋在此处再标注是不是多余的，集中标注中不是有同样的信息吗？问5：它的这种标注方法在平法图集中有说明吗？感谢
全部回答
(5)
首答仅用{{minutesHtml}}
-

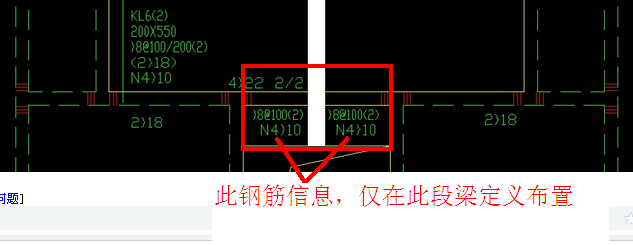

已采纳看您截图：KL6梁跨其支座左右端部+中间剪力墙（三个支座）。中间支座两边C8-100 2支箍抗扭钢筋N4c10；建议您先设置辅助支座（中间剪力墙两边的与之垂直的梁处）。这样梁变成3跨，‘原位标注’下方表格相对跨（中间）侧面输入N4c10箍筋修改为C8-200 （2），然后删除中间支座恢复剪力墙支座。‘原位标注’下方表格相对位置输入图示信息。麻烦点
2014-11-03 09:17:03
-
看图,箍筋有变需要在原位标注中对应位置上改好,侧面钢筋与集中标注钢筋相同不用动
2014-11-03 09:50:58
-
2014-11-04 18:30:46
-
1：下图中的KL6(2)梁的中间支座的下端的原位标注信息是此段梁的C8@100(2)（箍筋）、N4C10（抗扭筋）。
2：在钢筋软件中原位标注表格（此段梁）地方输入这部分钢筋。
3：这两条钢筋信息此段梁的C8@100(2)（箍筋）、N4C10（抗扭筋）不是这个支座两边的加密区箍筋和抗扭筋。
4：其实抗扭筋在此处再标注是多余了。
5：它的这种标注方法在平法图集中有说明。
2014-11-03 07:33:20
-
在集中标注处定义
2014-11-03 08:08:12
