灰太狼
2014-06-12 21:47:43
|
陕西省
云翻样
|
518查看
9回答

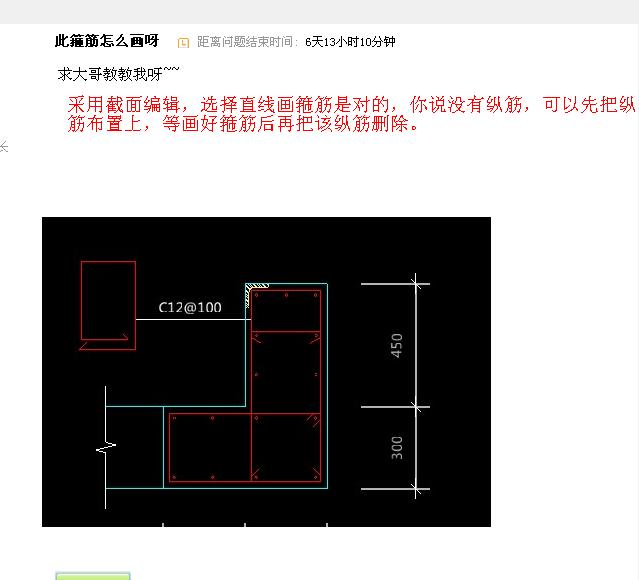

此箍筋怎么画呀
求大哥教教我呀~~
全部回答
(9)
首答仅用{{minutesHtml}}
-
已采纳
2014-06-13 08:43:01
-
可以用直线画箍筋
2014-06-12 21:49:24
-
的确是用直线画。
先把纵筋画出来。图中的红色小圆圈就是纵筋，其配筋信息图中应该有。知道纵筋信息，通过“布置角筋”与“布置边筋”就可绘制好纵筋。然后再分别用“直线”与“矩形”画法绘制出箍筋。
2014-06-12 22:00:26
-

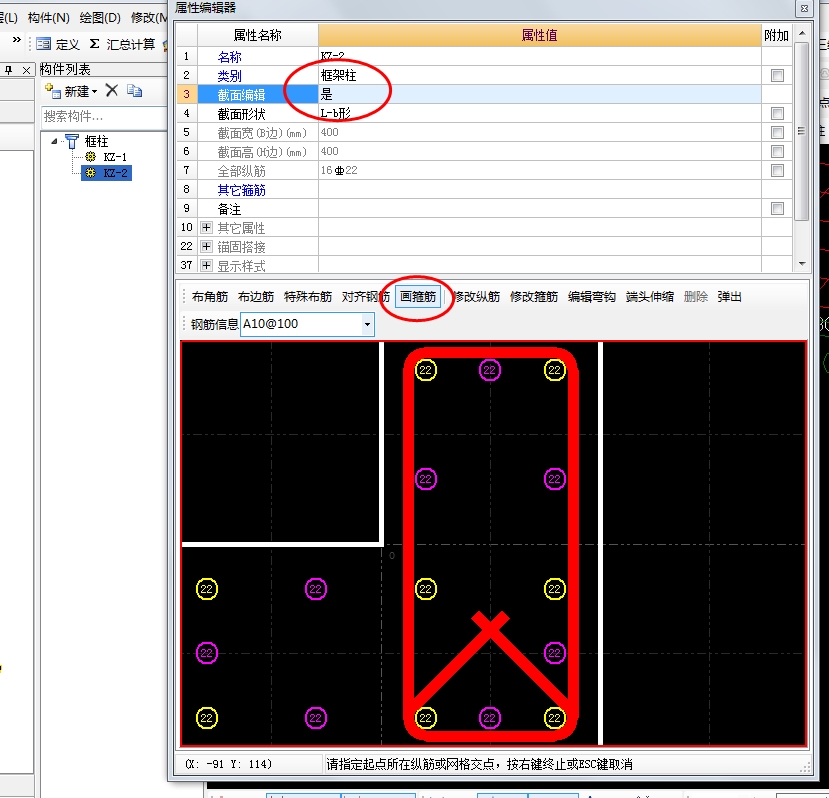

在定义的柱属性截面编辑下拉选择“是”，就可以根据设计要求画箍筋。
“用直线必须得有纵筋，这个没有纵筋，用直线实现不了。”没有纵筋是不可能的啊，否则它也没有必要布置箍筋或拉筋了。
“好像软件现在还没有这个功能~~~我想用软件实现这个功能~~~”图片中的设置就要与你的设计要求相应吻合的啊。
2014-06-12 22:03:04
-

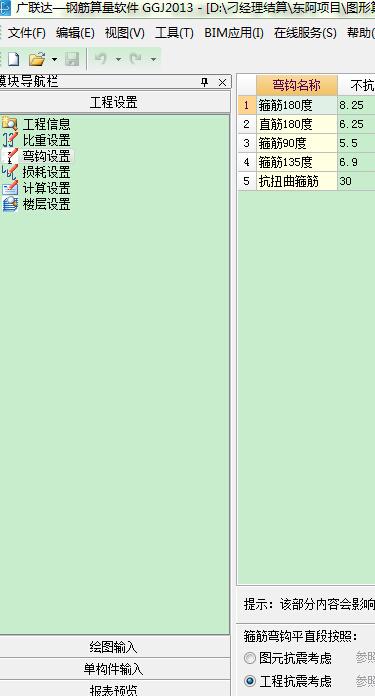

回答：如果你这个工程属于抗震构造设计，就不要理会形状，设定图元抗震（见附图
），计算出来的结果与图示的没有区别，这样做简便快捷。利用软件计算钢筋，最终的目的是快速准确的计算出结果，不要追求图形的完美，软件只是一种工具，人，才是关进因素；不要舍本逐末。
2014-06-12 22:16:33
-
你好：自己定义异形柱，然后布置箍筋
2014-06-12 23:41:55
-
目前软件中没有这种形式的箍筋，你可以在图库中添加箍筋然后再在绘图中其他箍筋中选择图形输入箍筋信息，也可以不画图直接在单构件中输入此箍筋。还可以按矩形正常箍筋画上去，在汇总计算后，编辑钢筋长度为实际长度再锁定，这样形式不一样，但不影响算量。
2014-06-12 23:02:39
-
在柱子的属性里面，截面编辑里面绘制
2014-06-13 13:22:54
-
这个直接选择参数化柱，里面就有对应的柱子形式
2014-06-12 22:29:40
