关于弧形板如何绘制~
请高手指教一下，谢谢了，弧形板配筋及形状详见附图
全部回答
(8)
首答仅用{{minutesHtml}}
-
已采纳
关于弧形板如何绘制~

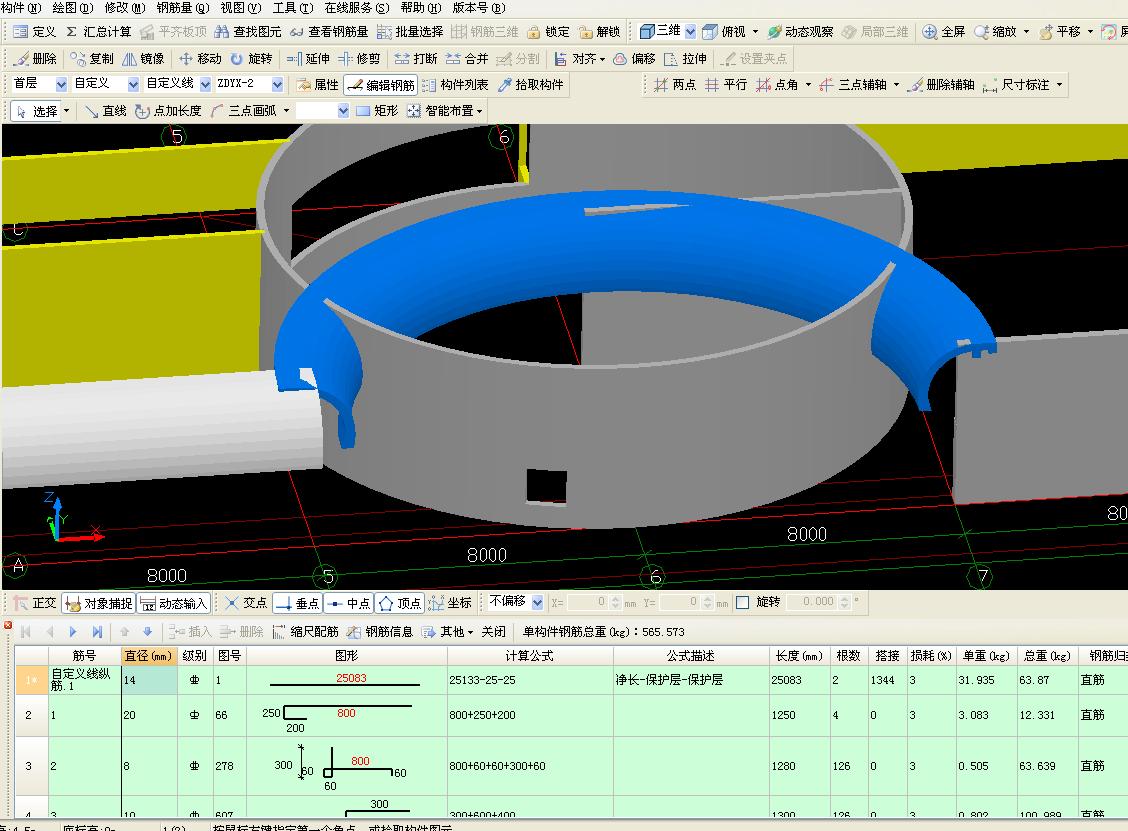

答：用自定义线的方法，可以的。
2014-09-04 10:31:25
-

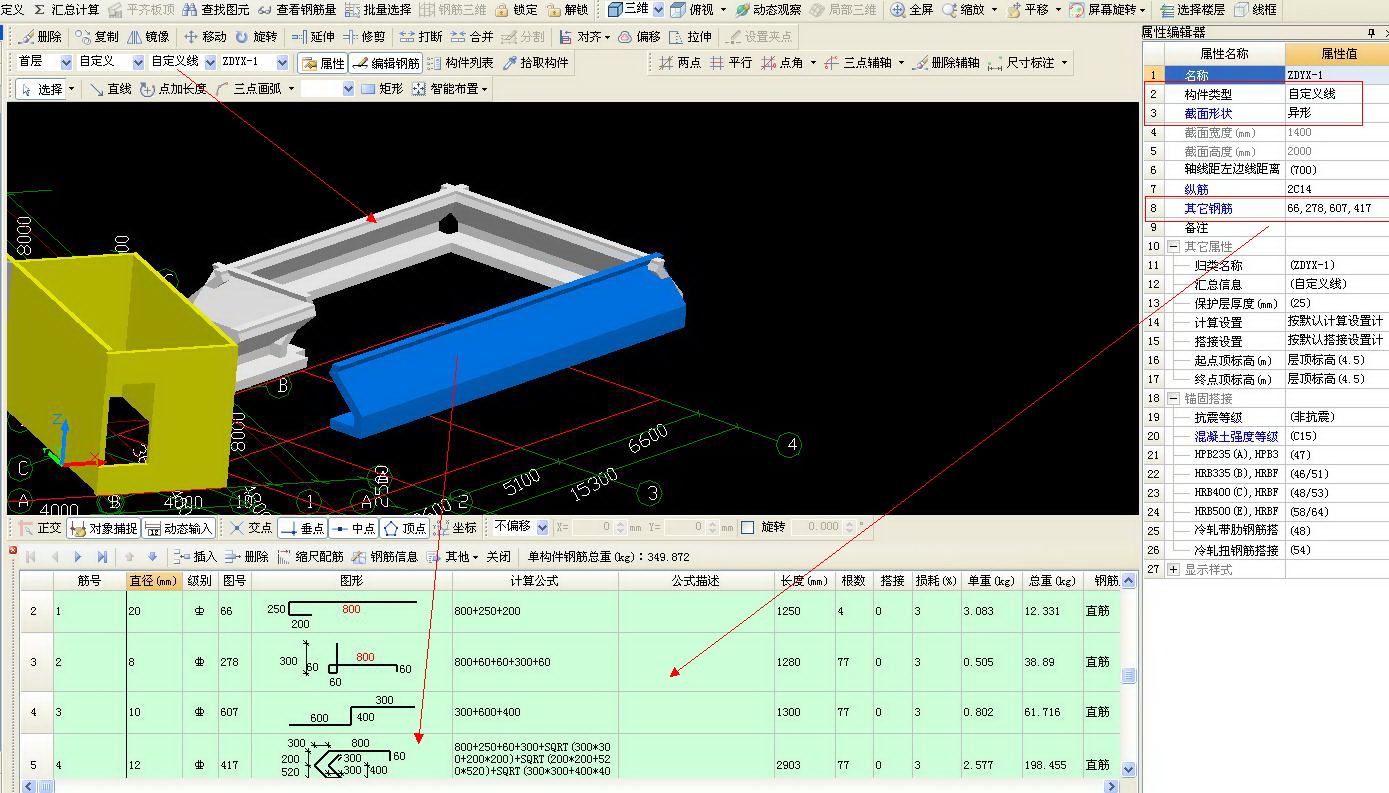

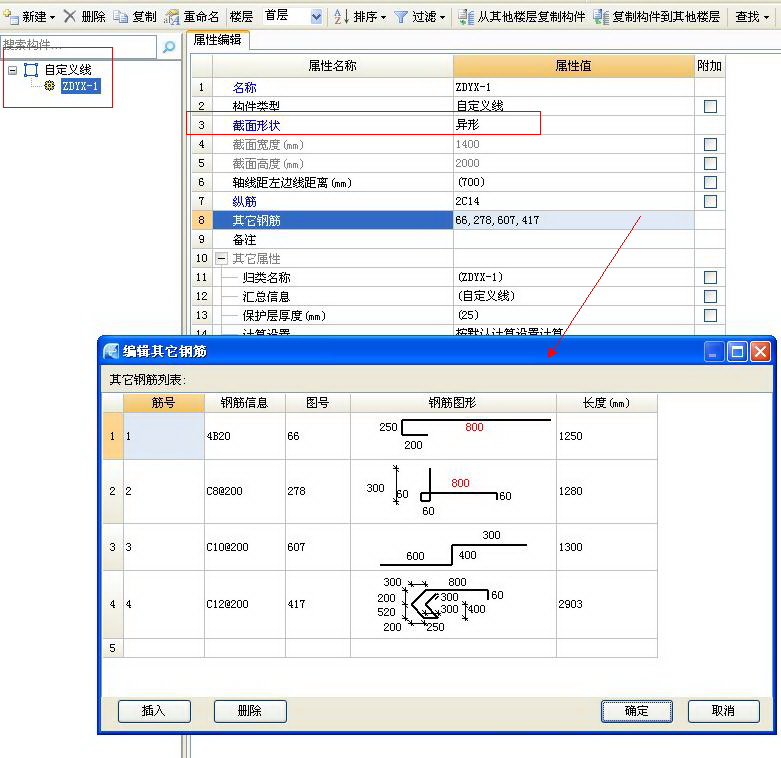

建议自定义线画上图示钢筋信息画上去即可；还可以平面图定义板分割若干块分别三点定义斜板钢筋布置多板布置汇总编辑钢筋构造也可麻烦点
2014-09-04 10:59:11
-
你是什么不懂呢？看不懂图，还是不知道怎么输入软件
2014-09-04 08:15:00
-
可以选用三点画弧或者采用顺小弧和逆小弧的画法。
2014-09-04 08:32:00
-
同意二楼
2014-09-04 08:54:27
-

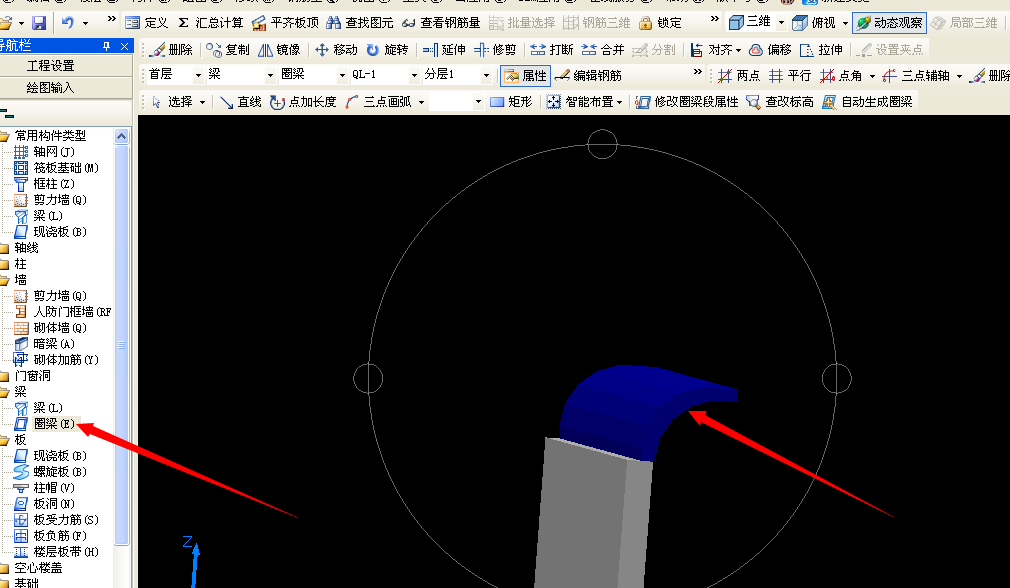

这个在钢筋里面用板绘制不出这种形状，你可以变通用异性圈梁定义和布置钢筋。
2014-09-04 09:04:19
-

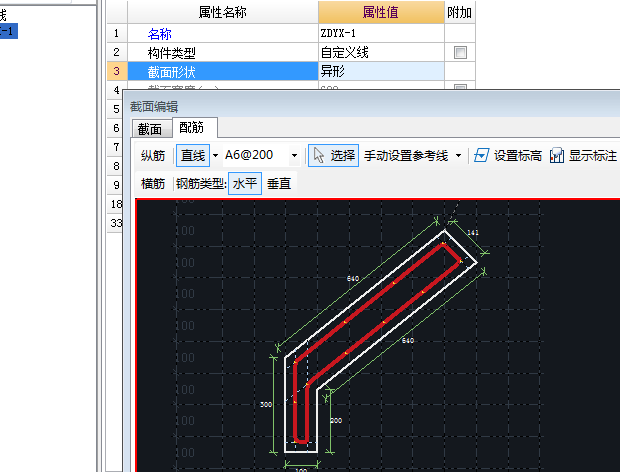

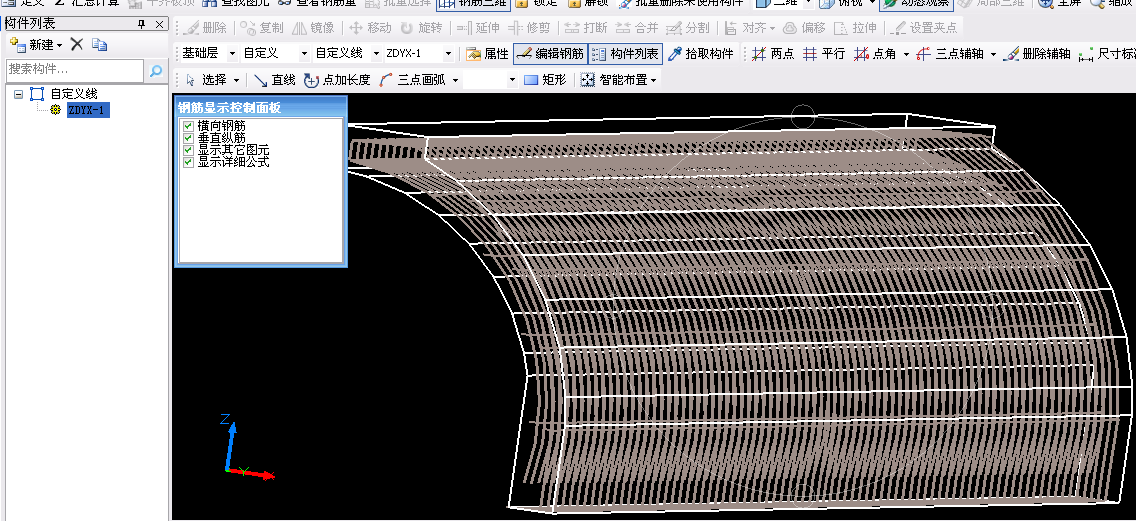

用自定义线或异形梁来处理，用自定义异形线构件来定义时，先按截面画出截面形状，然后在配筋中编辑钢筋，在新版软件中，配筋画法和暗柱中编辑钢筋方法差不多。
2014-09-04 08:49:36
-
有个绘制弧形板，就按那个绘制。
2014-09-04 09:11:18
