柱转换墙，算量问题

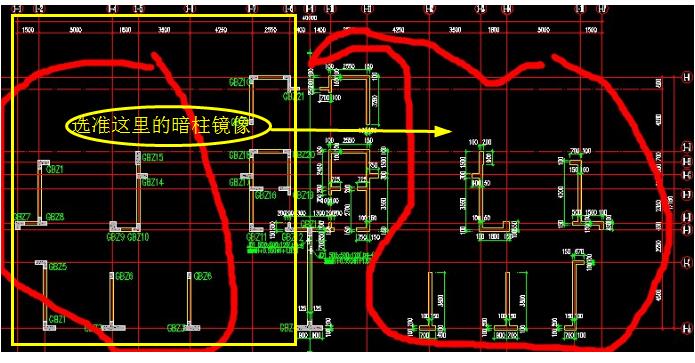

如图，这张图是对称，但一边是剪力墙+暗柱布置的，另一边却全部变成剪力墙了。我镜像了，如何把柱转成墙？如果一个一个在去画，很费时间，我这里有32层全部是这样子，有什么快捷的方法吗
全部回答
(4)
首答仅用{{minutesHtml}}
-
已采纳
如图，这张图是对称，但一边是剪力墙+暗柱布置的，另一边却全部变成剪力墙了。我镜像了，如何把柱转成墙？如果一个一个在去画，很费时间，我这里有32层全部是这样子，有什么快捷的方法吗
你好：
1、你左边的操作是错误的。2、首先你没把剪力墙覆盖暗柱。你只绘制到了暗柱的边，这种布置不影响钢筋量，但是影响图形中的装修。你把剪力墙拉通，覆盖暗柱。
3、然后镜像左边的剪力墙到右边即可，不用再转换暗柱了。
2014-08-19 07:59:54
-
暗柱可以复盖墙位，再镜象一次暗柱过去复盖掉墙的暗柱位置就可以。
2014-08-19 07:46:10
-
墙就是覆盖暗柱的呀，你可以讲这边的暗柱全部选准镜像过去的，很简单。
2014-08-19 07:34:08
-
先检查左边的剪力墙是否全部覆盖所有暗柱了，之后使用镜像功能将左边的暗柱镜像到右边即可。
2014-08-19 10:31:44
