异型悬挑梁怎么画？

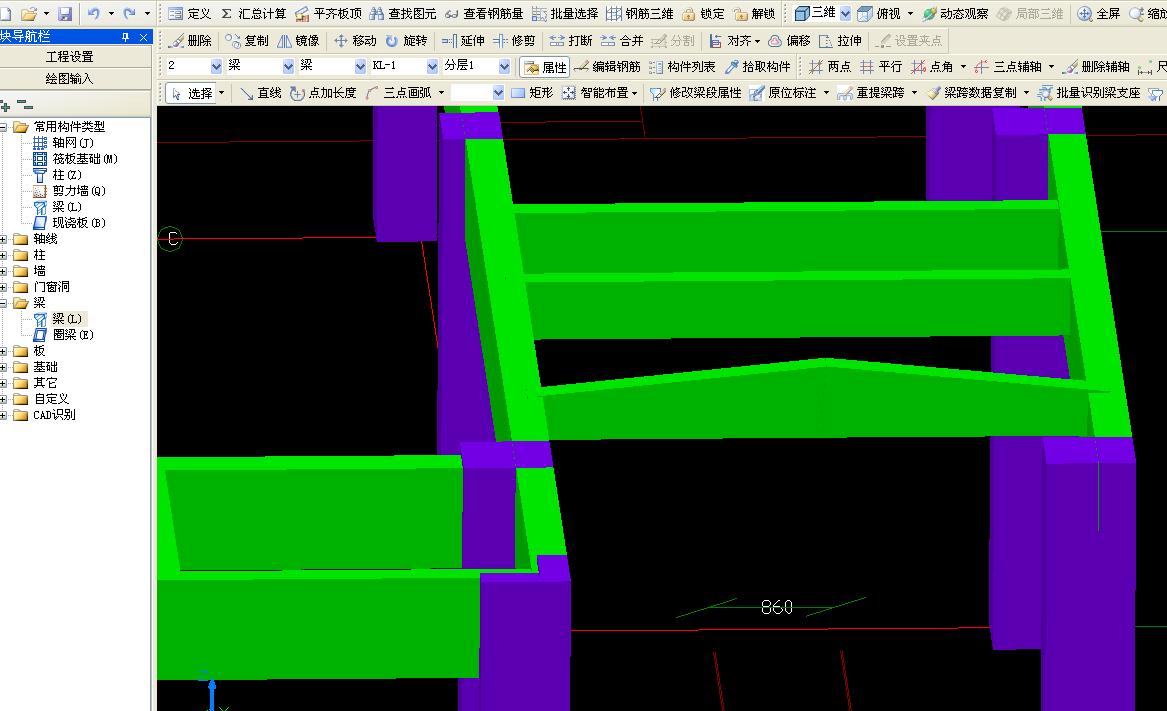

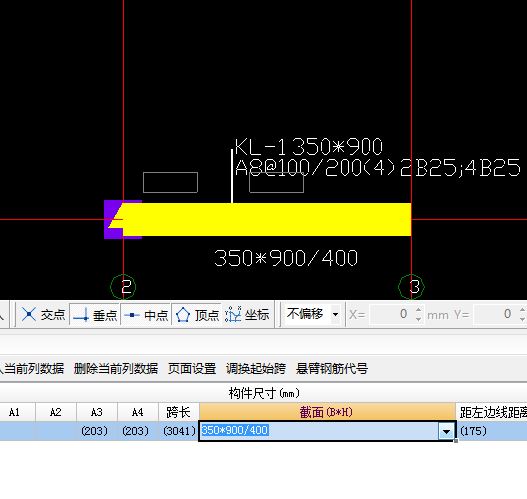

如图所示的异型梁截面，请问如何在GGJ 中进行构件的创建？普通的200*900/400不能满足设计要求。相当于怎样让悬挑梁整段的底标高相同。图纸中的意思主要是那个斜板的两边用这样的一个异型梁进行支撑。
全部回答
(5)
首答仅用{{minutesHtml}}
-
已采纳

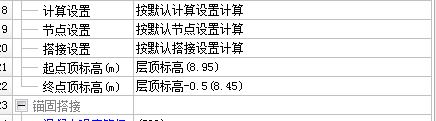

选择这根梁梁，将悬臂的一端的标高-0.5m，则会出现下面相平的情况 。
2014-07-31 08:36:30
-
异型悬挑梁怎么画？
答：。。。注意梁起点底高和终点底高的调整。左右换位，在原位表格中调整实现。
2014-07-31 08:16:09
-

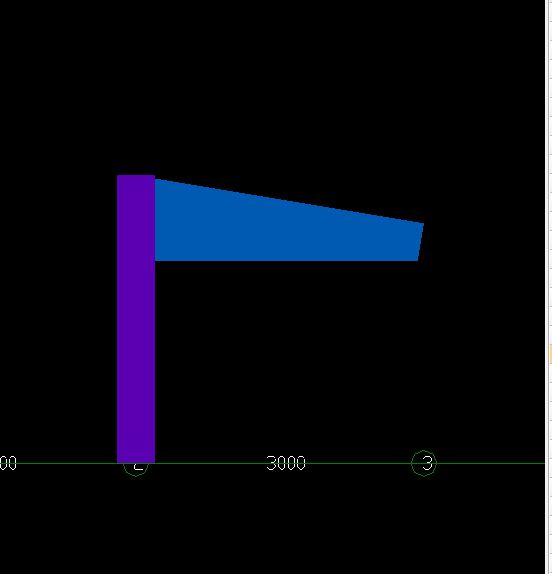

如图所示的异型梁截面，请问如何在GGJ 中进行构件的创建？普通的200*900/400不能满足设计要求。相当于怎样让悬挑梁整段的底标高相同。图纸中的意思主要是那个斜板的两边用这样的一个异型梁进行支撑。计算钢筋可以用上方图绘制，不影响钢筋计算；在图形算量中悬挑端按异形梁定义绘制为下方图形。
2014-07-31 05:27:16
-
钢筋中不一定非要用梁，可以用混凝土墙代替，只要工程量准确就可以；图形用异形梁绘制。
2014-07-31 07:52:48
-
用异形梁来绘制即可，在其他箍筋里输入要计算的钢筋，或者在单构件输入里完成
2014-07-31 07:25:04
