这部分的梁如何绘制
我用的是GGJ2009钢筋抽样软件，如图，左边的详图是KL20 的，详图上所表示的是圈起来的部分是造型，不是梁，所以不能把梁的配筋画进去，那么这个造型该怎么绘制呢？
问题补充：请大家画图给我演示一遍，谢谢！！！特别急谢谢啦
全部回答
(4)
首答仅用{{minutesHtml}}
-
已采纳

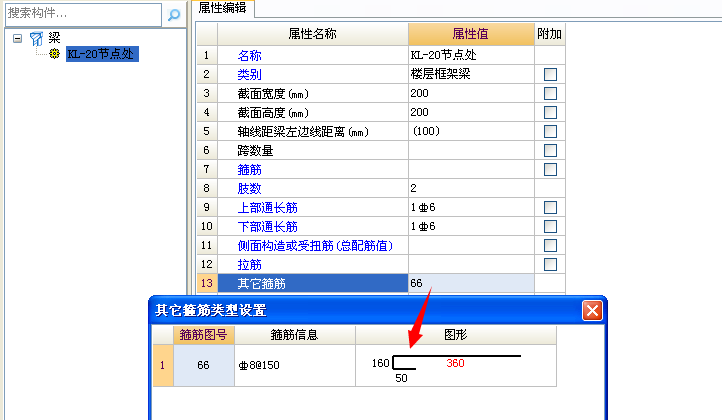

你好：从图上看负筋是从板里挑出的负筋或者面筋。所以建议用梁来绘制，定义上下主筋各1C6，箍筋在其它箍筋定义一开口的箍筋，考虑把板里负筋的锚固去掉。
2014-05-31 09:08:54
-
这个是随结构起来的小挑耳，可按异型梁画的。
2014-05-30 15:04:22
-
用自定义线来定义，在定义时按图中形状定义，然后把其中纵向的分布钢筋在纵筋栏中输入，把横向的弯折钢筋在其他钢筋中选择图形并输入钢筋信息，然后画上图即可。
2014-05-30 15:15:11
-
圈梁。。（考虑混凝土所以把不合适自定义线）
2014-05-30 15:28:48
