千赢官网首页登录入口2013GGJ梁画法
GGJ2013梁画法，框架梁与非框架梁，框架梁与悬挑梁，非框架梁与悬挑梁等等，是画到梁中还是梁边~~~ 求解答，最好是截个简图示意，不胜感激
全部回答
(5)
首答仅用{{minutesHtml}}
-
已采纳
GGJ2013梁画法，框架梁与非框架梁，框架梁与悬挑梁，非框架梁与悬挑梁等等，是画到梁中还是梁边~~~ 求解答，最好是截个简图示意，不胜感激
答：除悬挑梁画到最外边外，其它画到中线即可。
2014-06-20 21:29:26
-

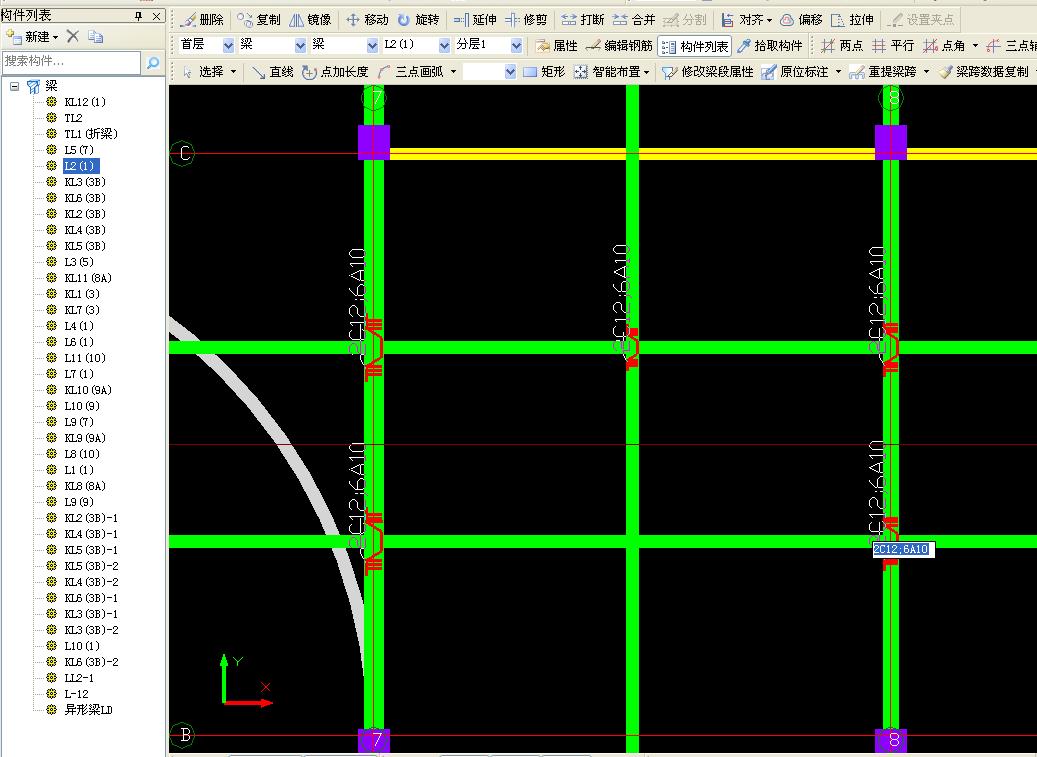

你好：框架梁是画到柱子中或者剪力寺墙中。非框架梁画到框架梁中或者支座中间。悬挑梁画到最外侧（次梁的外边）。
2014-06-20 21:13:08
-
GGJ2013梁画法，框架梁与非框架梁，框架梁与悬挑梁，非框架梁与悬挑梁等等，是画到梁中还是梁边

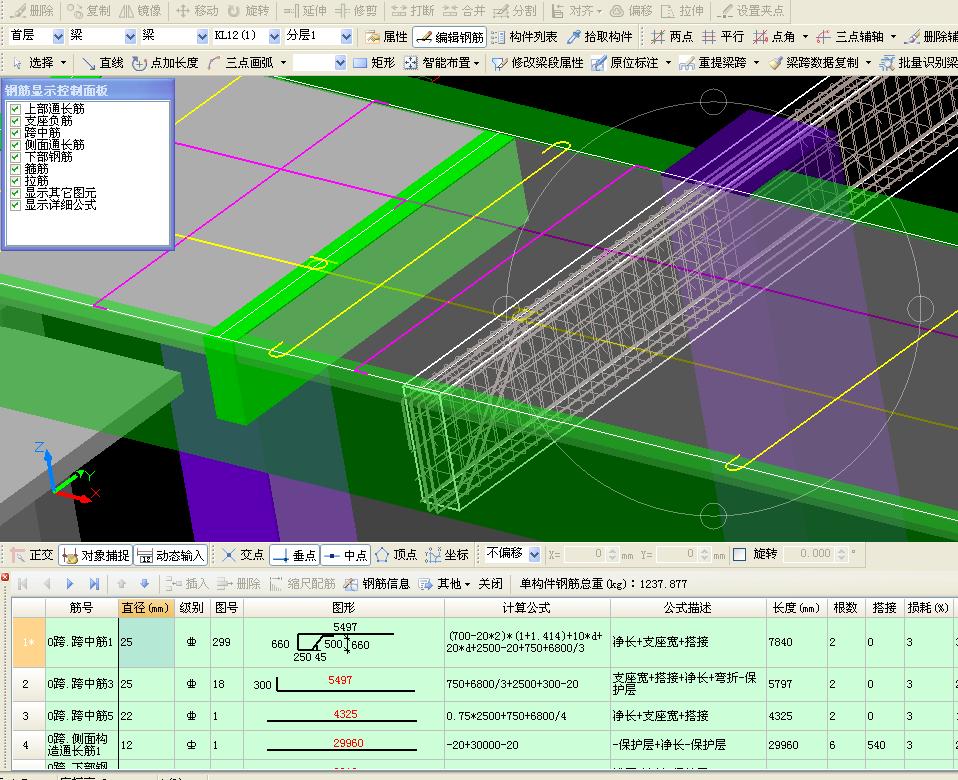

在GGJ2013中梁的画法，框加梁与非框架梁，都是画到梁中即可，悬挑梁需画到外边。
2014-06-20 21:47:50
-

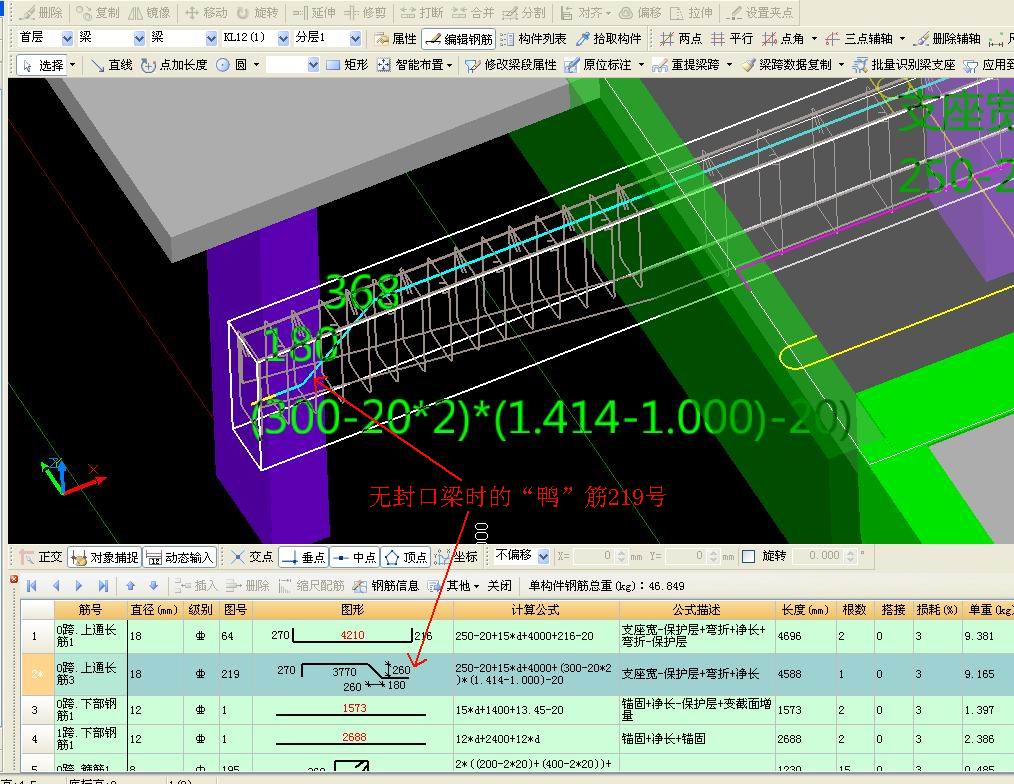

框加梁与非框架梁，都是画到梁中即可，悬挑梁需画到外边,悬挑梁悬挑端处如果有梁要单侧次梁加筋
2014-06-21 08:46:42
-

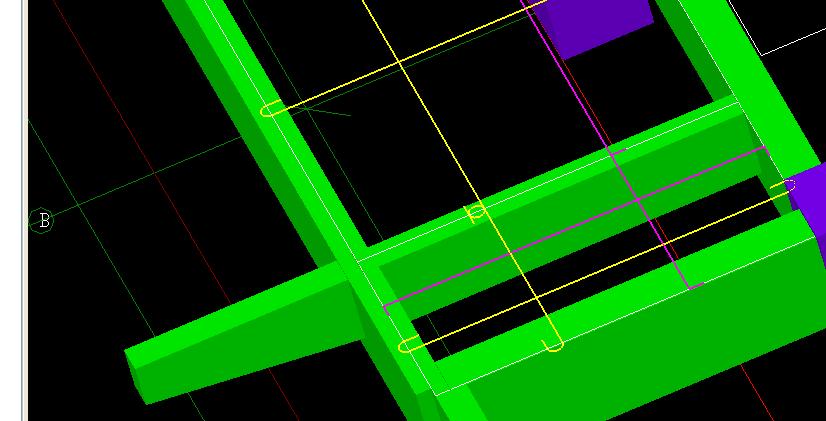

悬挑梁的挑端要画到另一方向梁的最外边，否则对钢筋量有影响。

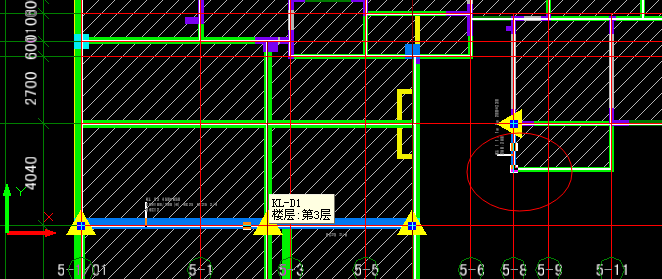

框剪结构的连梁、层梁画法：
在柱支座不够直锚的情况下，但是还有同一平面的剪力墙，要画至暗柱或框架柱的外边线(就是说与剪力墙接触就行了，但剪力墙要覆盖整个暗柱)，纵向钢筋就会直锚（同施工现场做法一致）。否则是弯锚。如果柱的支座够直锚，不论某种画法都是直锚。
2014-06-21 09:48:47
