黑黑白白 2014-05-06 15:09:17 | 陕西省云翻样 | 659查看 4回答

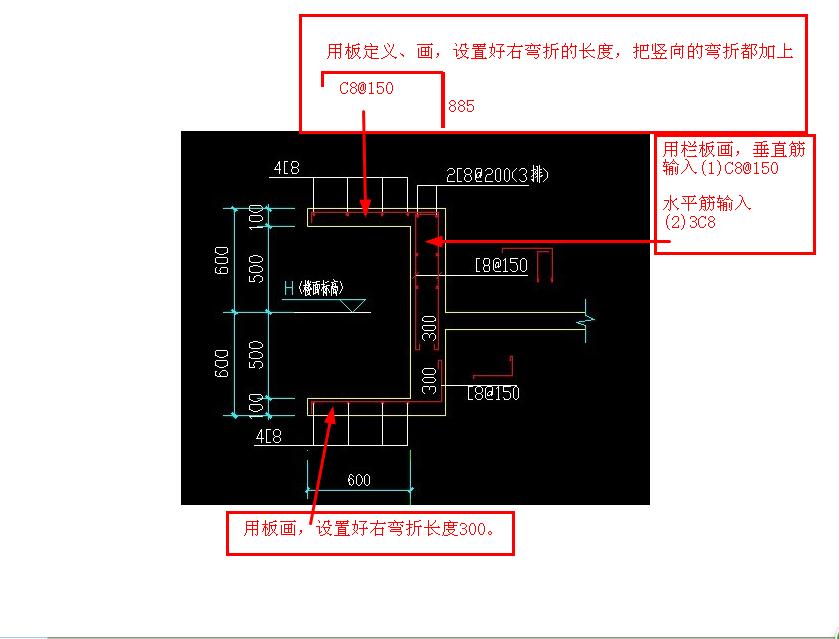

这两种挑檐怎么画钢筋怎么布置求高手解答

是一个别墅工程刚学这软件不久碰到这个不知道该怎么画了还有画好了怎么设置钢筋求各位高手能详细解答（傻瓜教程）最好是一步一步的有图片最好先谢谢大家！

我来答收藏举报

我的答案答题人必看《优秀回答指南》

提交取消

asfsdfsadfdsf

补充或更正我的问题

提交取消

asfsdfsadfdsf

完善我的答案答题人必看《优秀回答指南》

提交取消

asfsdfsadfdsf

全部回答 (4) 首答仅用{{minutesHtml}}

已采纳

希望黄金专家

答题： 79051 被赞： 10784

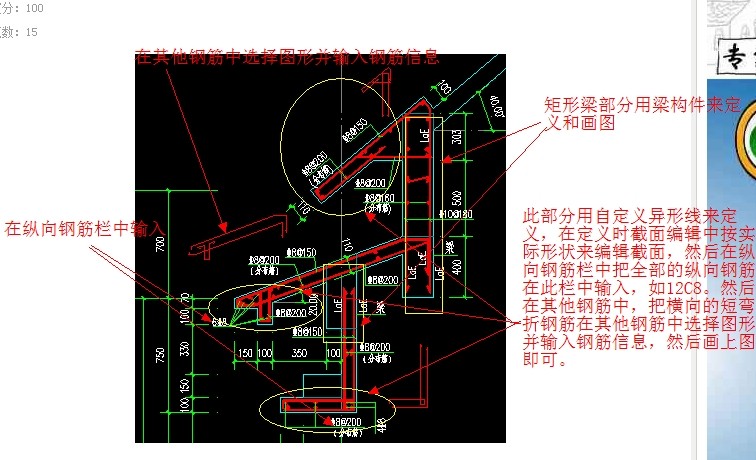

这种挑檐，把梁部分先用梁构件来定义并画上图，然后把梁以外的挑檐部分用自定义线来定义，在定义时，在截面编辑中按图中的实际形状来编辑画出截面，然后在纵向钢筋栏中输入纵向的分布钢筋，输入所画截面中的总根数，如12C8，在其他钢筋中把横向的短弯折钢筋选择钢筋图形并输入对应的钢筋信息，全部输入完后，用直线画图即可。

2014-05-06 15:34:59

赞2 回复 0
举报

提问人六分钟之前

{{smallList.content}}

回复举报删除
正在加紧审核中，请稍后查看。正在加紧审核中，请稍后查看。您发表的内容可能包含敏感信息，未能发表，如有疑问请联系在线客服。

提交

答案暂时没有追问，收到追问时可在此看到并进行答复

追问太多啦，答题者也需要休息喔

还有0条追问正在审核中，请稍后回来查看
hxp66 黄金专家

答题： 140047 被赞： 17868

你好：在单构件中输入即可

2014-05-06 15:09:58

赞0 回复 0
举报

提问人六分钟之前

{{smallList.content}}

回复举报删除
正在加紧审核中，请稍后查看。正在加紧审核中，请稍后查看。您发表的内容可能包含敏感信息，未能发表，如有疑问请联系在线客服。

提交

答案暂时没有追问，收到追问时可在此看到并进行答复

追问太多啦，答题者也需要休息喔

还有0条追问正在审核中，请稍后回来查看
xagcc 钻石专家

答题： 312443 被赞： 70496

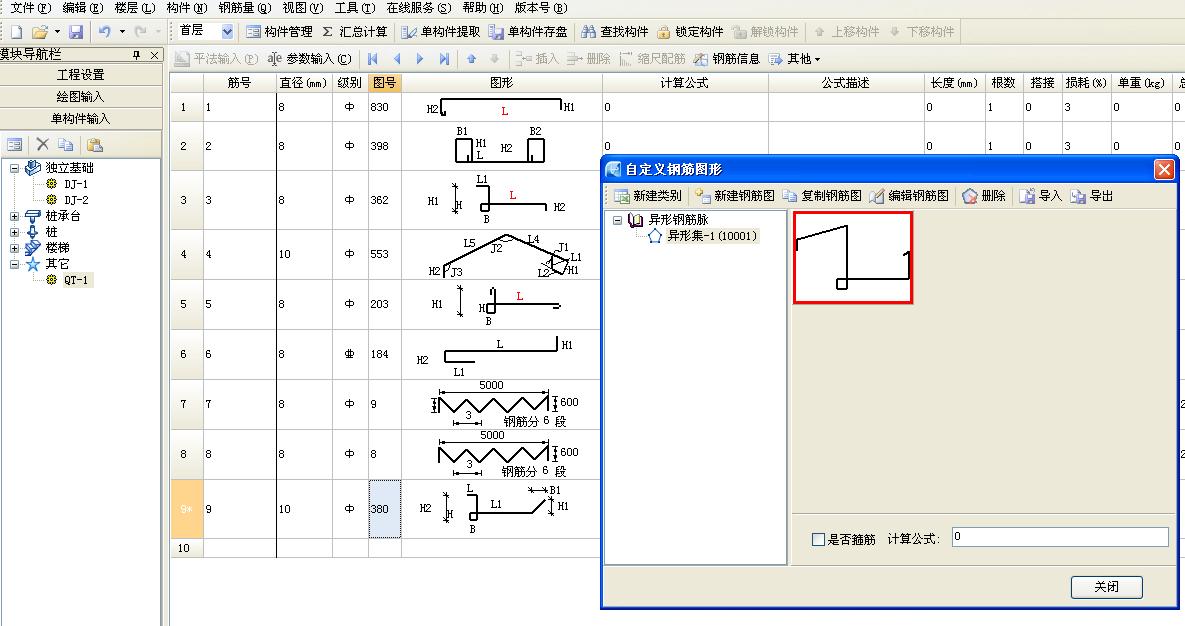

这样的钢筋你在单构件输入中计算吧，要省事一些。

2014-05-06 15:10:55

赞0 回复 0
举报

提问人六分钟之前

{{smallList.content}}

回复举报删除
正在加紧审核中，请稍后查看。正在加紧审核中，请稍后查看。您发表的内容可能包含敏感信息，未能发表，如有疑问请联系在线客服。

提交

答案暂时没有追问，收到追问时可在此看到并进行答复

追问太多啦，答题者也需要休息喔

还有0条追问正在审核中，请稍后回来查看
陈工钻石专家

答题： 198872 被赞： 46703

是一个别墅工程刚学这软件不久碰到这个不知道该怎么画了还有画好了怎么设置钢筋求各位高手能详细解答（傻瓜教程）最好是一步一步的有图片最好先谢谢大家！

答：。。。能画的画。不能画的单构件输入法。

2014-05-06 15:35:31
