小青
2014-05-10 09:18:13
|
山东省
土建算量GCL2013
|
553查看
6回答
老师，在图形算量中框架结构的工程中现浇板怎么画，设什么板？
问题补充：框架结构中的现浇板是什么板，有梁板还是平板？ 那这么说梁就是板下梁了啊？
全部回答
(6)
首答仅用{{minutesHtml}}
-
已采纳
应该属于平板内蒙08定额是这么说的
22、有梁板系指主、次梁与板同时浇注构成一体者，其工程量按
梁板体积合并计算。（主次梁指有纵、横向相交的井字梁，不含框架梁）
2014-05-10 10:14:58
-
就是板进行定义，布置方式可以用点、直线、矩形进行布置。
2014-05-10 09:20:24
-
在图形算量中框架结构的工程中现浇板怎么画，设什么板？
在图形算量中框架结构的工程中现浇板用现浇板来定义，按图纸中的厚度来定义板厚，然后用直线或矩形或智能布置按图中实际位置画上去即可。设什么板，看工程具体的实际，一般按有梁板。
2014-05-10 10:26:39
-
用现浇板画就是的，框架结构套有梁板
2014-05-10 10:33:33
-

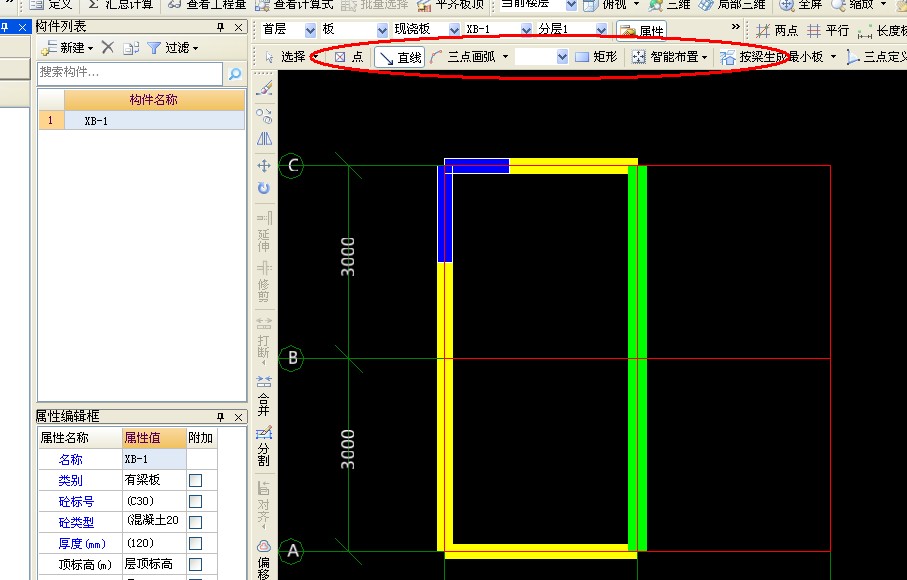

你在左侧栏位，选择板，点击 工具栏 定义 ，在定义界面选择新建板，在属性栏中根据图纸填写板的属性，定义完后返回绘图界面，进行绘画。
框架结构的一般是有梁板。
2014-05-10 10:44:13
