这种梁怎么画？

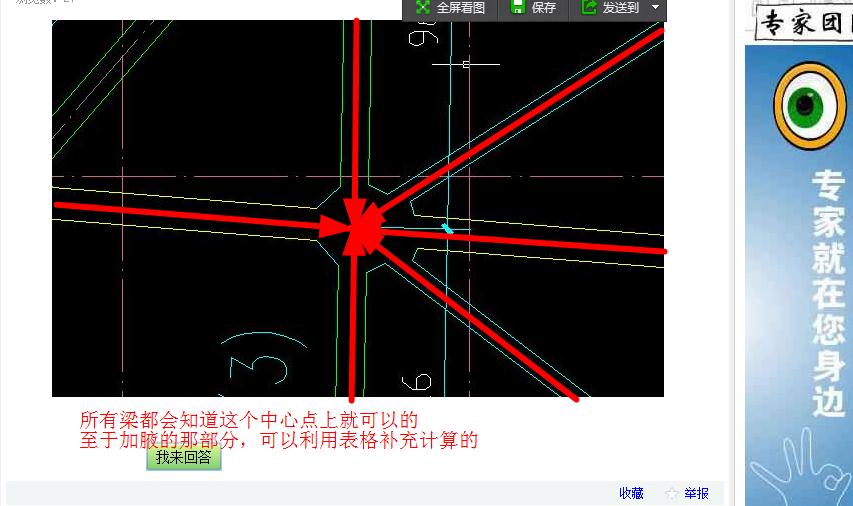

请教老师，这种梁该怎么画呢？
全部回答
(4)
首答仅用{{minutesHtml}}
-
已采纳
2014-04-14 21:28:24
-
这个直接按图绘制即可，设置支座位置，不会影响钢筋算量的。在图形算量中加胁的部分可以在CAD图中测出面积，然后乘以梁高，在自定义点式构件绘制相应的体积即可。
2014-04-14 20:29:20
-
交叉的位置可以用梁补画上，也可以定义民异形柱代替。
2014-04-14 20:18:20
-
总之有个支座，不管哪个梁你都绘制到支座就行，中间不是有个基点吗，就绘制到基点就行
2014-04-14 22:10:09
