顶标高都是一样高的 三维效果里为什么会这样 ？？

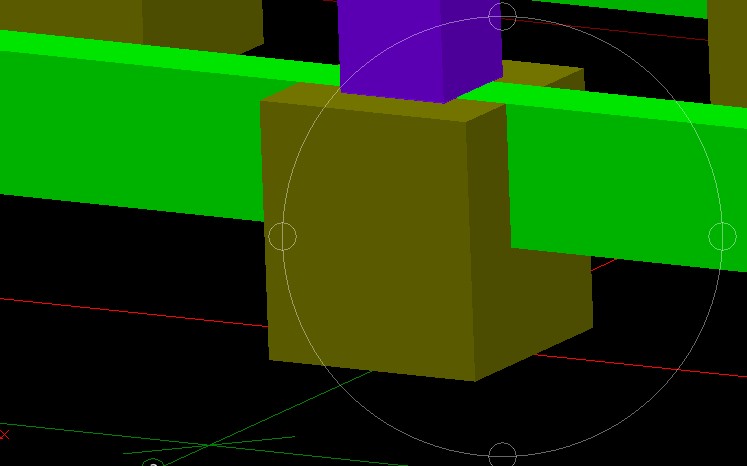

顶标高都是一样高的 三维效果里为什么会这样 ？？ 求高手指点 在哪里设置 顶标高都是一样的 三维时为什么会有这高差 不知在哪里设置
全部回答
(8)
首答仅用{{minutesHtml}}
-
已采纳
看你的第一张图，你所画的构件顶标高肯定不一样。
你所说的顶标高一样，是图纸给的，但是你没有画出一样的效果。
很敝亮的一个人，悬赏分很高，看你就是个急性子。
等你的追问。
1：呵呵，如果没有比1500更高的承台，那么你要在“楼层设置里”把基础层的层高输入1.5
2：删掉原来桩承台图元及构件，重新定义绘图。***记住一点，任何时候千万不要在 桩承台单元 或 独立基础单元 里修改“相对底标高”。你的问题可能就出现在这里。
3：再画梁看一看。
2014-04-09 21:25:30
-
你自诩的核对属性中的标高设置，一定是哪个地方不合适呀。
2014-04-09 20:03:50
-
看图是分画的构件的顶标高不一致，好好检查一下调正一致后试一试。
2014-04-09 20:44:00
-

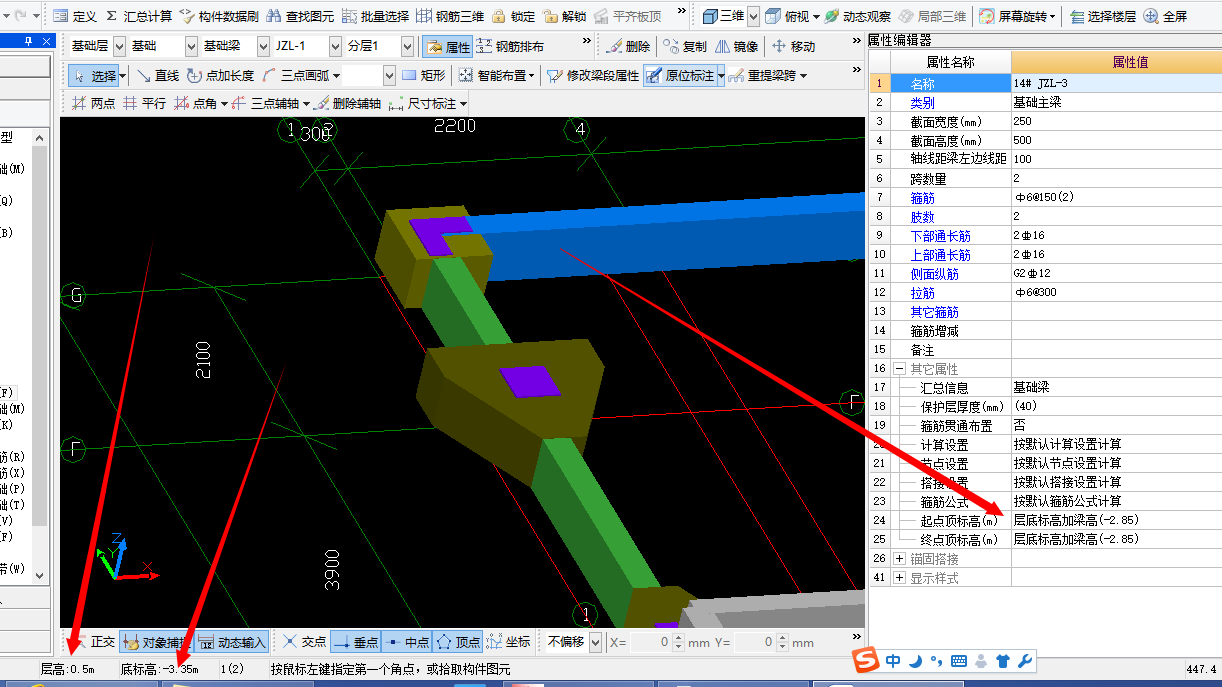

1、楼主的标高肯定存在问题
2、检查基础层高度、底标高，检查基础梁标高设置，检查基础梁、承台高度
3、见下图
2014-04-10 07:47:15
-

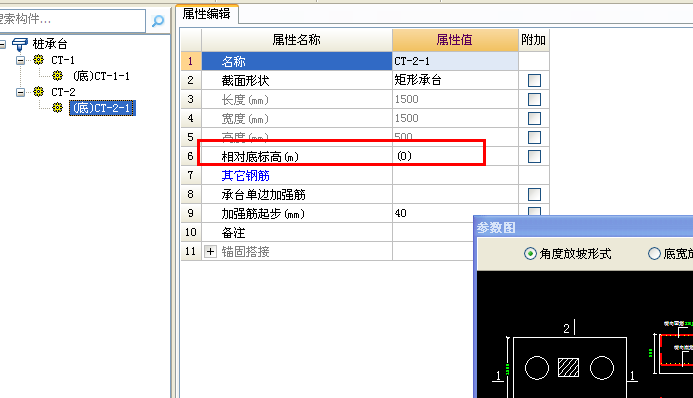

是不是填了相对底标高了？
如果是 把他删了 变成默认的数值就好了
2014-04-08 19:29:04
-
筏板基础也显示出来就平了。
2014-04-08 19:18:52
-
您说的标高一样是指的承台标高和基础梁标高一致吗，然后三维显示不一致？？
如果是这种情况我也遇到过，因为标高部分的黑色字体是私有属性。建议在“批量选择”→“基础梁”→“属性”调整标高，然后在“批量选择”→“承台”→“属性”调整同样标高。 看看是不是这种情况！
2014-04-10 09:46:26
-
看你是否在哪个里面输入了相对标高
2014-04-10 15:11:56
