板的附加筋怎么输入？？？

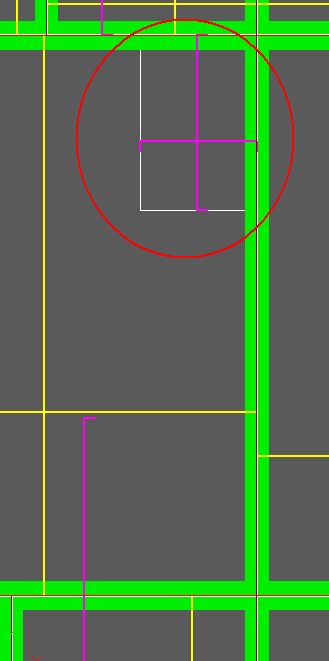

有两个问题 1 图片上遇到这种加筋 应该怎么绘制 2 图纸只在四个角标有这样的配筋信息 并且不一样 不知道范围是怎么样的 求大师指教
全部回答
(2)
首答仅用{{minutesHtml}}
-

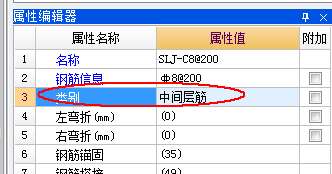

已采纳“1 图片上遇到这种加筋 应该怎么绘制”——在板受力筋中定义，将其类别改为“中间层筋”后画到板上。请参看下图：
“2 图纸只在四个角标有这样的配筋信息 并且不一样 不知道范围是怎么样的”——这是板角加筋，有大跨板时设置。其范围，如果设计图没有明确标注，则按钢筋标准图集要求处理，计算公式为：板长边净长*板短边净长 。在板受力筋里用面筋定义并布置。请参看下图：
2014-03-30 01:28:26
-
你的图片看不懂，你是说楼的四个角的板有，还是一块板的四个角有啊？要是整个楼四角板有就是在原有的基础上附加的，也就是加密。
2014-03-30 10:18:07
