桩承台的定义
桩承台用参数话定义 ，怎么填写钢筋？希望详细一点
全部回答
(3)
首答仅用{{minutesHtml}}
-
已采纳
上传的图纸不清楚，数字看不见，从轮廓上看应该是三个边每个边4根钢筋，无分布筋。给你模似一个三桩承台的设置，供你参考：

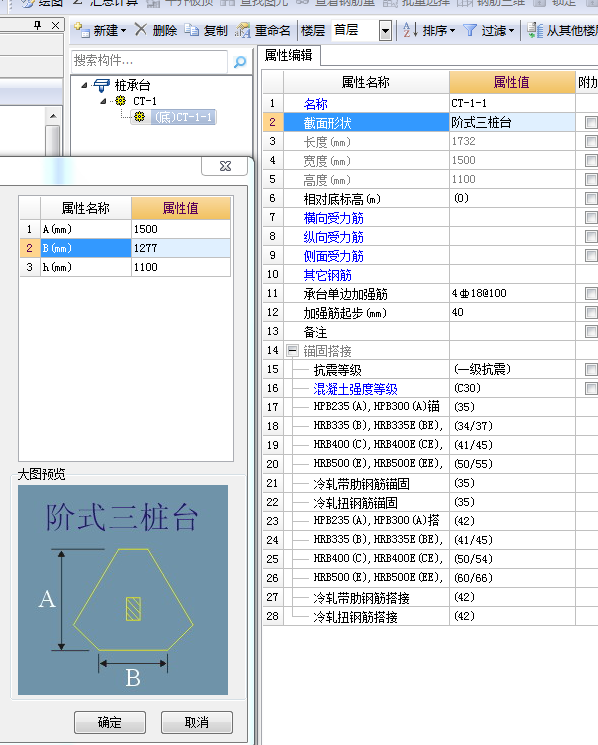

1、新建桩承台、再新建参数化桩承台单元，选中阶式三桩
台图形，在右侧按着图纸的数据修改承台高，X向宽度，Y向长度，点确定。
2、在属性中将横向受力筋和纵向受力筋的默认值删除，在承台单位加强筋中输入4C18@100(按图纸输)，如果有分布筋在其它钢筋中输入，如果没有就不用管了。

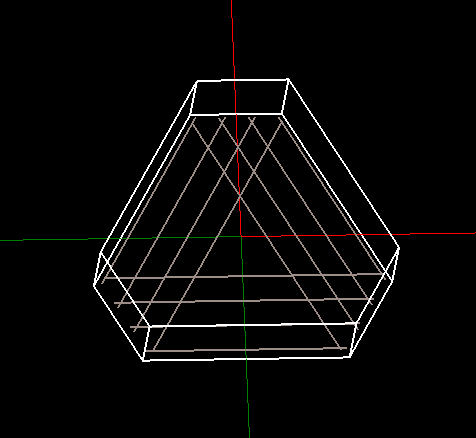

3、绘图汇总，查看钢筋三维，与图纸核对一下如果对了，就可直接查看工程量了。
如果有弯锚，就在设置中将承台加强钢筋弯折长度按图纸要求数值改过来即可，如下图
2014-01-16 15:04:04
-
可以根据图纸要求定义三桩承台，在三桩承台配筋形式中输入单边加强钢筋信息和单边加强筋弯折长度，分布筋在其它钢筋中编辑就行。
2014-01-17 08:49:59
-
该图片的信息太不清楚，怕给你定义输入错，请重新上传清楚的图片，给你定义。
2014-01-16 13:28:42
