CAD导图——识别梁
自动识别梁后，梁跨校核窗口提示某些梁“未使用的梁集中标注”是什么意思？该如何处理？
全部回答
(1)
首答仅用{{minutesHtml}}
-
已采纳

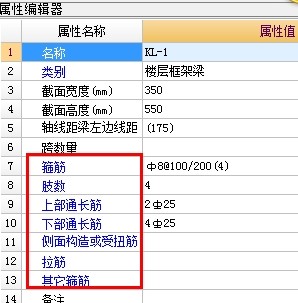

您好，你没有识别完毕。。需要根据提示进行修改，你在识别梁集中标注的时候没有完全识别成功。。双击有问题的梁手动在属性中修改。。
提取梁集中标注
使用背景
此功能用于提取CAD图形中的梁集中标注。
操作步骤
第一步：在CAD草图中导入CAD图，CAD图中需包括可以用于识别的梁（如果已经导入了CAD图则此步可省略）；
第二步：点击导航条“CAD识别”->“识别梁”；
第三步：点击绘图工具栏“提取梁标注”->“提取梁集中标注”；

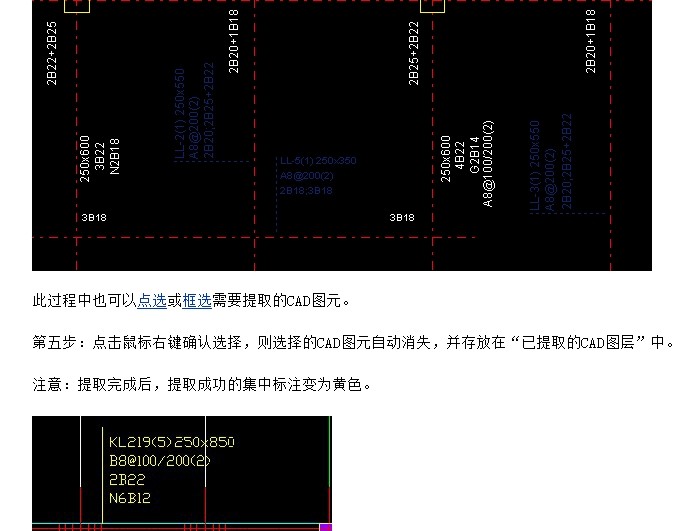

第四步：利用“选择相同图层的CAD图元”或“选择相同颜色的CAD图元”的功能选中需要提取的梁集中标注CAD图元
2014-02-27 17:28:44
