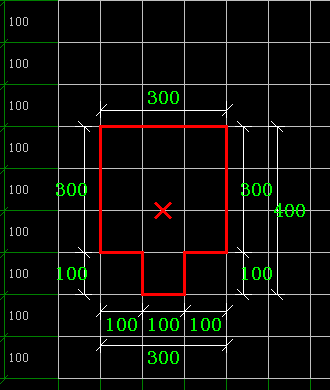

这种暗柱的钢筋信息怎么定义？
全部回答
(5)
首答仅用{{minutesHtml}}
-
已采纳

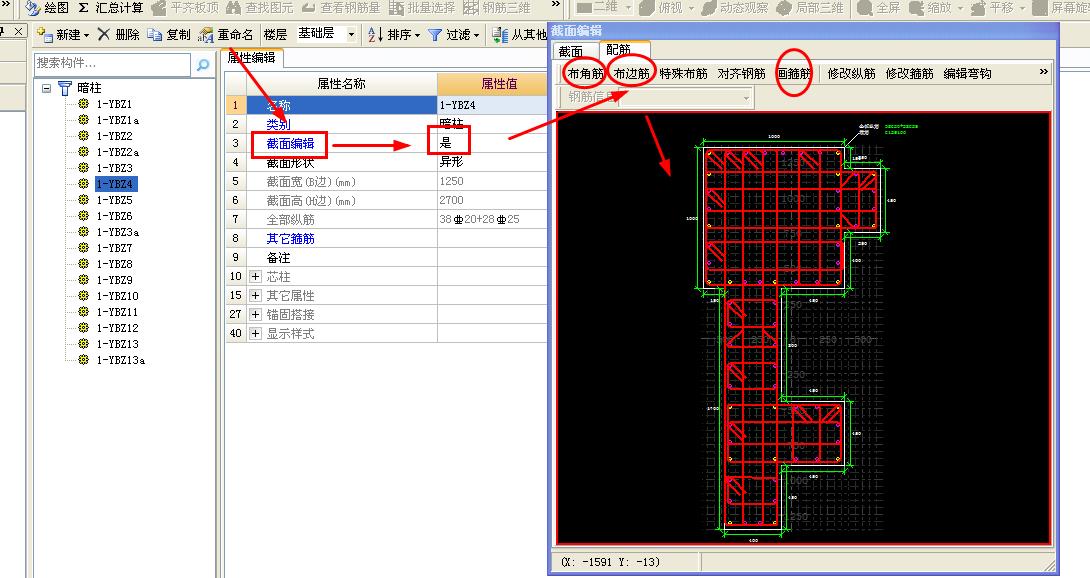

用异形柱定义，截面编辑中输入纵筋、箍筋信息。
2014-02-19 11:56:06
-

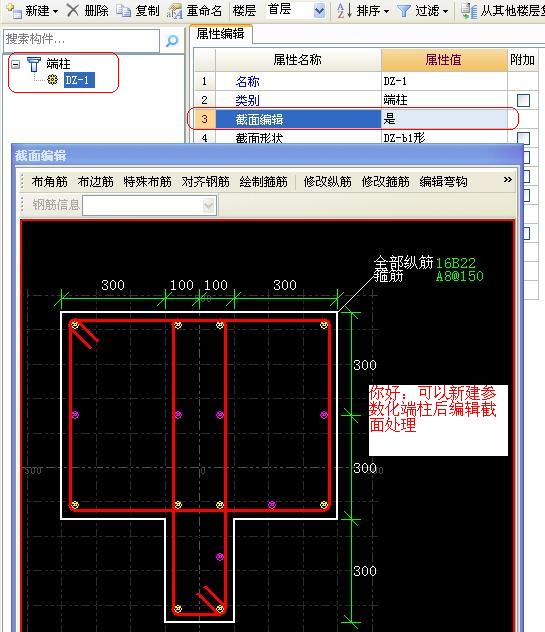

你好：按参数暗柱定义构件，不能处理的箍筋在其他箍筋中输入。
2014-02-19 11:52:34
-
2014-02-19 12:45:41
-

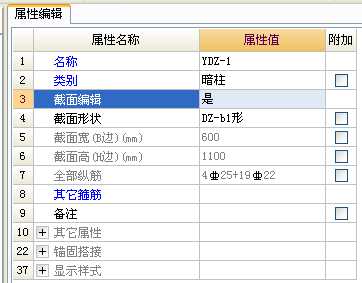

1、属性定义：新建参数化柱，选端柱DZ-b1，按图纸输入几何尺寸和纵钢筋数量，重新命名，在柱的类别栏中将框架柱改成暗柱，在截面编辑栏内将否改是。

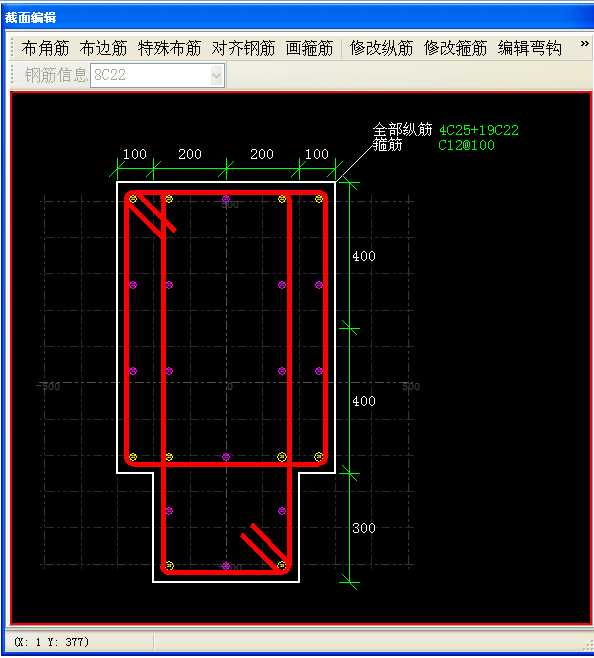

2、编辑钢筋：在截面编辑器中删除位置不对的钢筋，利用布边筋按钮布置边线钢筋，如在钢筋信息中输入4C22，用鼠标点柱边上的蚂蚁线，两边各4根22的钢筋就布置上了。

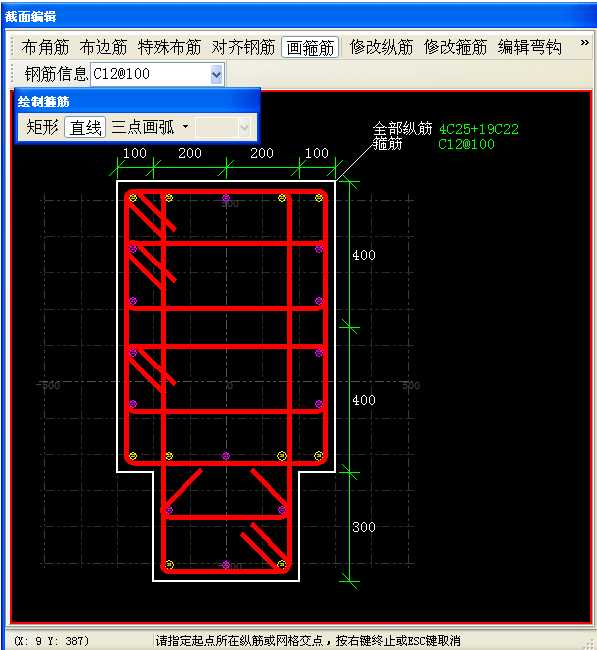

3、画箍筋：点画箍筋，按图纸要求，选距形，将柱上边两个距形箍筋画上，点直线将柱下部的单钩画上。
4、修改箍筋：点修改箍筋，用框选将箍筋选中，用鼠标点钢筋信息输入C12@100，右键确认即可。
5、异形柱画法是新建异形柱，在多边形编辑器中按图纸要求画几何尺寸挌点确定，在截面编辑器中按2-4的步骤即可完成异形柱的操作。
2014-02-19 14:20:04
-
可以按异形暗柱来设置的
2014-02-19 11:53:27
