异性端柱钢筋输入

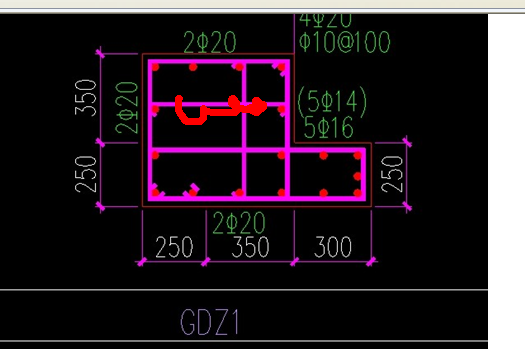

千赢官网首页登录入口教学视频中对端柱的钢筋输入不太明白 请问这两个图的配筋是否一致？ 为什么图纸上没有提到拉筋？ 全部纵筋是否包含角筋？不是应该12B20+5B16吗？
全部回答
(3)
首答仅用{{minutesHtml}}
-
已采纳

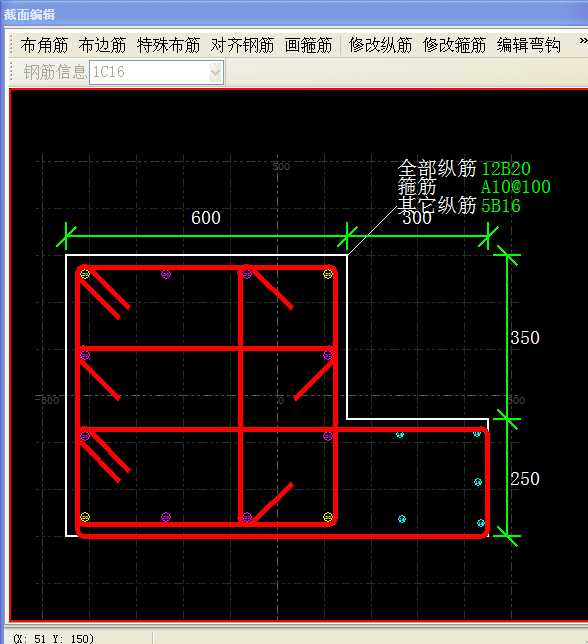

截图1的钢筋数量和画出的图是一致的，应该是对的；

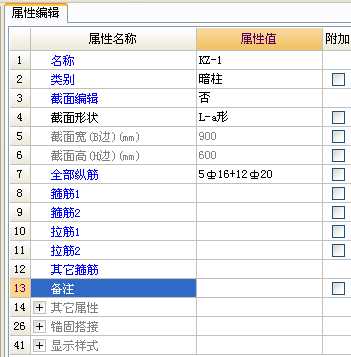

截图2中的钢筋数量与截图是不一致的，图2钢筋数量不对，图形也是参数化柱没经修改过的截图，截图2属性少一栏次，在形状上，类别下，有个截面编辑，默认是否，将它改为是就可对图形和钢筋数量及箍筋进行编辑了。
拉筋也是箍筋的一种形式，通长叫单肢箍，在截面编辑中，修改箍筋时，点直线画拉筋（单肢箍）距形画距形箍筋或异形箍筋。

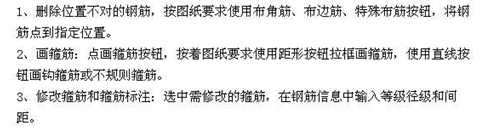

很多不规则的图形都可通过截面编辑器进行编辑，非常方便与快捷。操作步骤如下：
2014-02-18 19:40:42
-
你画的是正确的
我图所示的那根就是拉筋
2014-02-18 11:01:40
-
1.应该包括角筋
2.在其他箍筋中输入
2014-02-18 10:58:22
