条形基础绘制

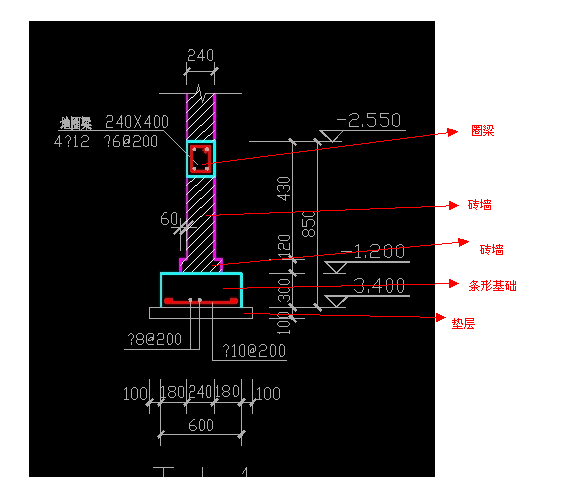

截图中的条形基础怎样定义？上部圈梁怎么定义？最好是有截图跟步骤 谢谢
全部回答
(3)
首答仅用{{minutesHtml}}
-
已采纳

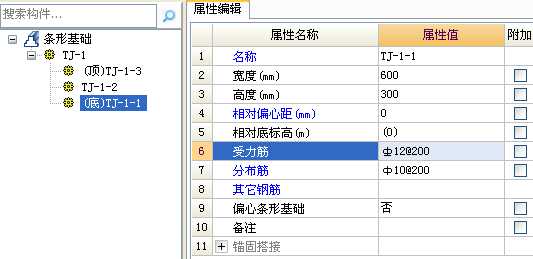

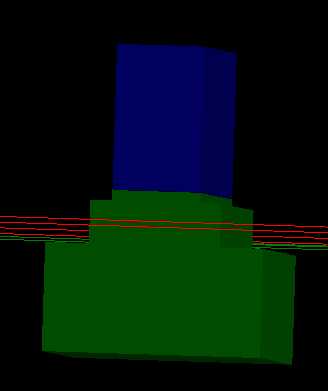

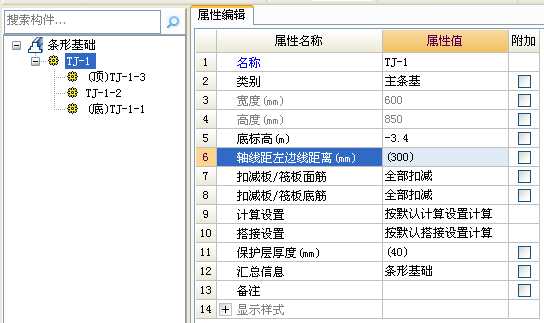

1、条形基础定义：点导航栏条形基础，在菜单栏点定义，新建距形条形基础TJ-1，在属性中按图纸要求输入底标高-3.4，光标在TJ-1上，再点新建距形基础单元，出TJ-1-1,在属性中输入几何尺寸和钢筋信息，见图1，在重复上步，出现TJ-1-2,只输入砖墙大放角的高度和宽度，钢筋删除，再重复上步，出现TJ-1-3,在输入砖墙宽度和高度，删除钢筋，进入绘图界面，用直线绘图。

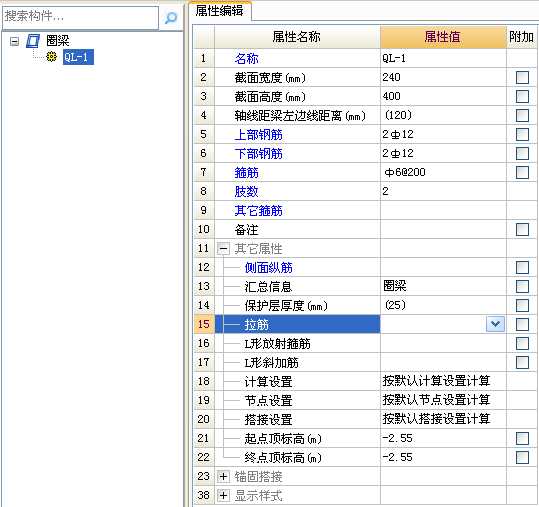

2、图梁定义：进入圈梁界面，按图纸要求布置钢筋和几何尺寸，输入起点顶标高和终点顶标高-2.55，进入绘图界面，用直线绘图，软件自动扣减圈梁与砖墙的工程量，将砖墙复盖，未扣减的露出。
2014-02-14 06:27:34
-

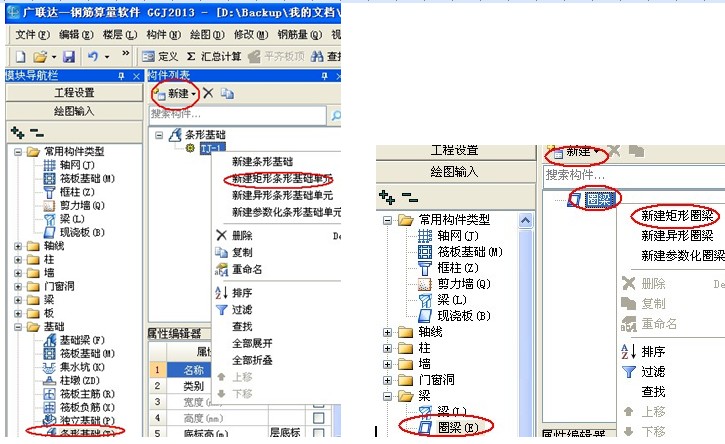

你好，步骤如下，新建条形基础--新建矩形条基单元 --定义条基单元（宽600，高300，按钢筋级别输入受力筋和分布筋）
圈梁：新建圈梁---新建矩形圈梁--定义圈梁(宽240，高240，按钢筋级别输入上下部筋及箍筋)，你图中钢筋级别为？，所以没你自己看下钢筋级别，输入即可，希望可以帮助你
2014-02-13 16:32:28
-
见下图
2014-02-13 16:15:34
