倦鸟 2014-01-02 09:53:30 | 湖南省云翻样 | 416查看 3回答

请教高手，如图所示梁箍筋加密应如何设置？

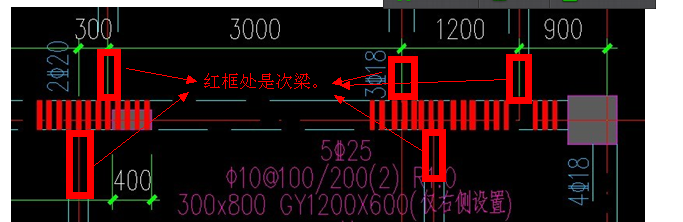

如下图，结构总说明见图1，CAD定位图中梁实际箍筋如图2，请问图2中的梁箍筋长度如何设置

我来答收藏举报

我的答案答题人必看《优秀回答指南》

提交取消

asfsdfsadfdsf

补充或更正我的问题

提交取消

asfsdfsadfdsf

完善我的答案答题人必看《优秀回答指南》

提交取消

asfsdfsadfdsf

全部回答 (3) 首答仅用{{minutesHtml}}

已采纳

GXZ 铂金专家

答题： 230076 被赞： 43445

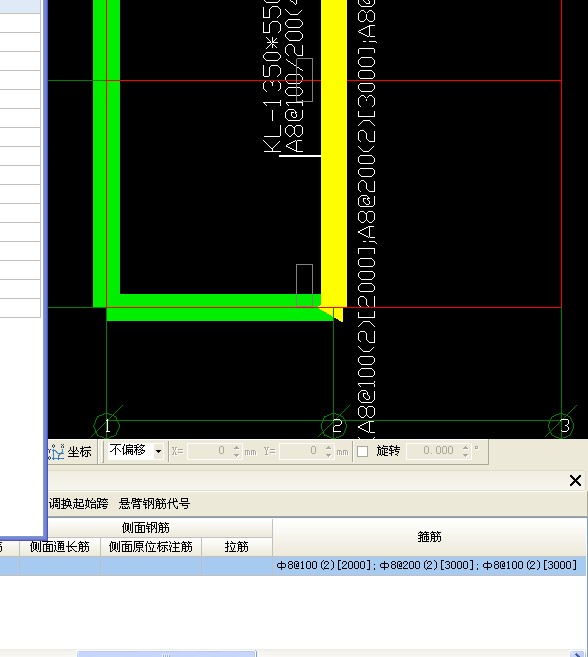

当设计有要求箍筋布置距离或不同箍筋规则时，可以用：8-100(2)[1500];A8-200(2)[2000];a10(2)[1000]，中括号内数据是它的布置距离。

“ 那图2中，那一跨梁的长度为8100，是不是箍筋的表达式就写成：A10-100（2）[7100]；A10-200（2）[1000]；”图片2截图信息不全，就不清楚了，但右边的对应图片1也是加密。

“我的意思是：图中的原位标注为：?10@100/200(2) R1.0，梁跨长8100，是不是正确的写法就是：A10-100（2）[7100]；A10-200（2）[1000]；请高手指点，谢谢！”这种设计都是设计他本人的意思，那么他的意思就要有详细的说明，如图片1就有明确左L、右R的说明，图片2的情况他也应该还要有相应的说明才对，否则外人就读不懂他的意思了。否则就要咨询设计了。

2014-01-02 10:01:46

赞2 回复 0
举报

提问人六分钟之前

{{smallList.content}}

回复举报删除
正在加紧审核中，请稍后查看。正在加紧审核中，请稍后查看。您发表的内容可能包含敏感信息，未能发表，如有疑问请联系在线客服。

提交

答案暂时没有追问，收到追问时可在此看到并进行答复

追问太多啦，答题者也需要休息喔

还有0条追问正在审核中，请稍后回来查看
冯福连钻石专家

答题： 90597 被赞： 30636

那图2中，那一跨梁的长度为8100，是不是箍筋的表达式就写成：A10-100（2）[7100]；A10-200（2）[1000]；

【该跨梁高是800，按1.5倍梁高加密箍应该是1.2米，该段箍筋输入为：

A10@100(2)[1200];A10@200(2)[5900];A10@100(2)[1000]】

2014-01-02 11:02:24

赞0 回复 0
举报

提问人六分钟之前

{{smallList.content}}

回复举报删除
正在加紧审核中，请稍后查看。正在加紧审核中，请稍后查看。您发表的内容可能包含敏感信息，未能发表，如有疑问请联系在线客服。

提交

答案暂时没有追问，收到追问时可在此看到并进行答复

追问太多啦，答题者也需要休息喔

还有0条追问正在审核中，请稍后回来查看
钢筋撑起半边天钻石专家

答题： 151886 被赞： 48124

你好：图中都属于主次梁的附加箍筋，软件里可以用自动生成吊筋时定义附加箍筋。

2014-01-02 10:02:16
