倒L型挑板怎么设置
倒L型是从楼地面升上去然后挑出去的 这种在GGJ里怎样设置呢？
全部回答
(4)
首答仅用{{minutesHtml}}
-
已采纳

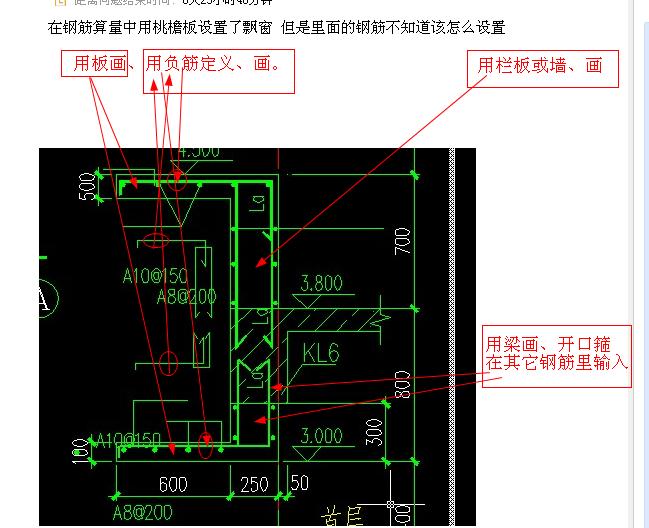

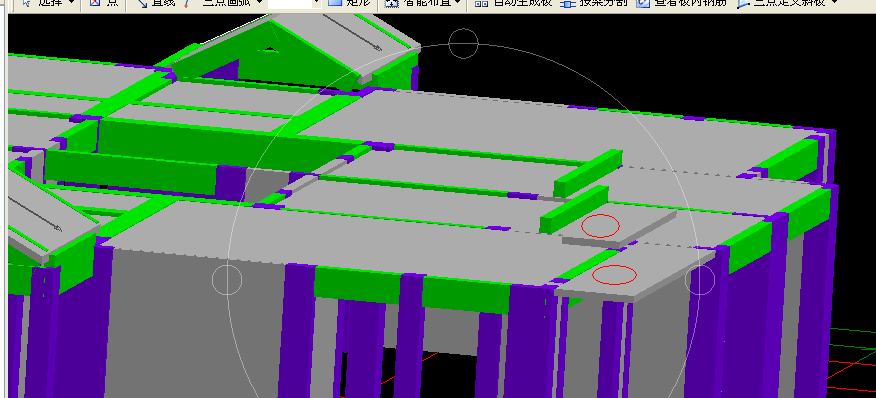

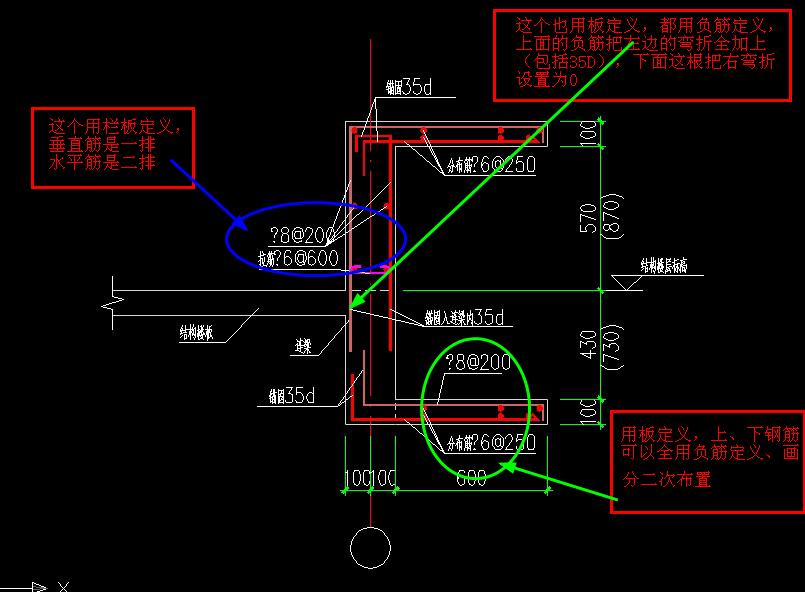

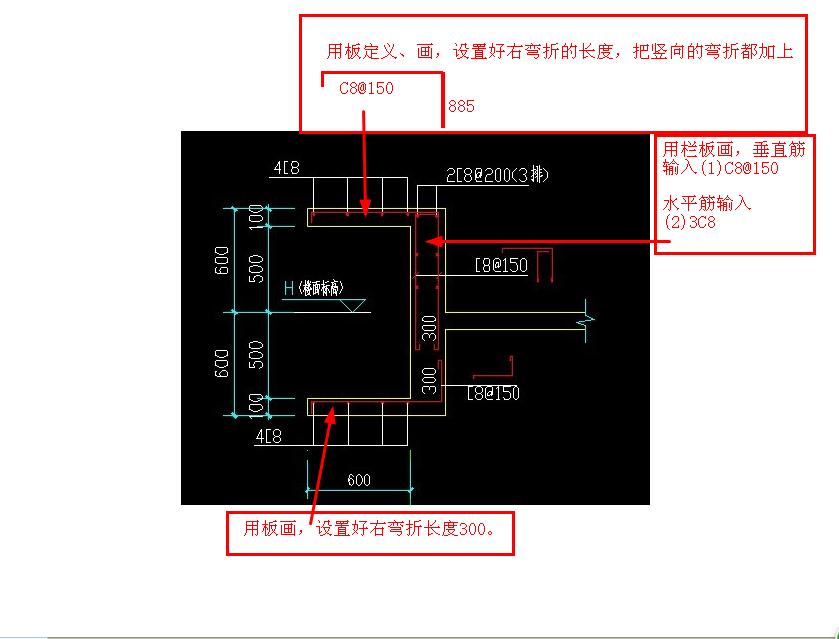

你好：你这里属于同一层、同一位置处有两块标高不同的板。软件里可以分别定义两个板把标高输入上去。布置时高出楼面的板在分层二里画板，都画在同一分层里软件是不让画的。空调板和飘窗板可以考虑在分层二里画图。另外定义这两块板的受力筋时可以按负筋定义，定义时输入左右侧的弯折长度，（锚入支座内的那一端可能图纸会给出一个往下弯锚的长度值）。
2013-12-18 08:37:26
-

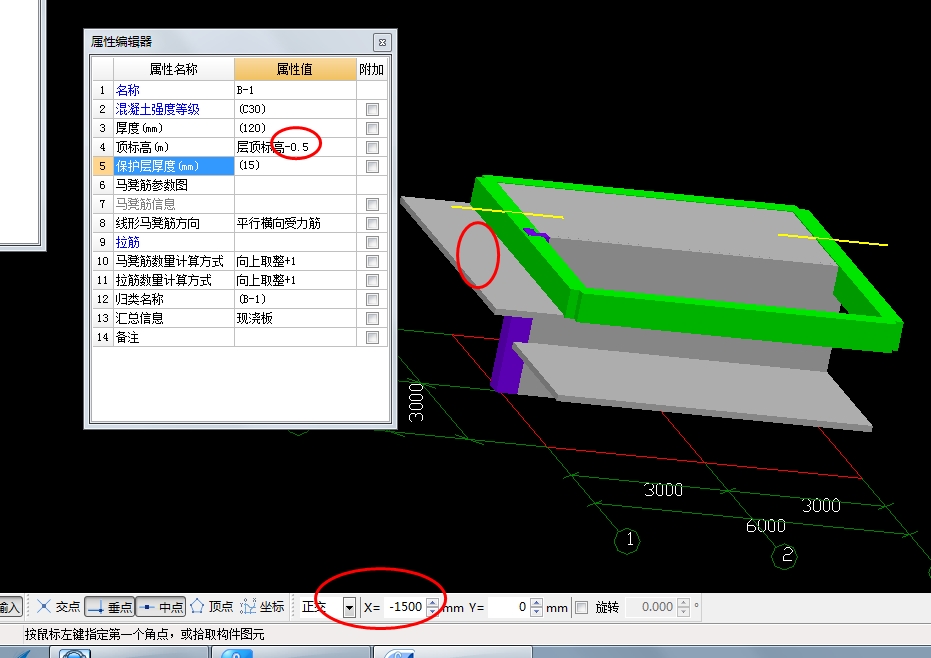

是悬挑板吗？“如果是的话，可以用正交偏移的方法布置板，不同标高可以在属性中设置。
“嗯 但是比楼地面高0.6 从楼地面到板那0.6应该怎么布置”在属性中输入标高，或者用加减的方法，今晚提交问题是什么个回事，不顺啊。
2013-12-17 22:30:54
-
在设置板是时间标高修改一下，层底标高+0.6 就可以了
2013-12-17 22:53:11
-
提问题应
该把原设计图纸的图片上传，这样大家理解起来很方便，
2013-12-18 11:02:02
