关于梁钢筋的问题
KL9(4)400×700 A8@100×200(4) 2C18+(2C12) G4C12 中的2C18+(2C12)是什么意思怎么设置钢筋？
全部回答
(2)
首答仅用{{minutesHtml}}
-
已采纳

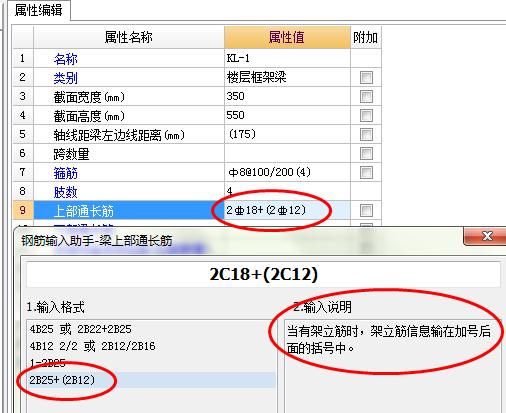

参考下图定义。一定要带着括号输入到上部通长筋中。
1、何谓架立筋？
答：架立筋是指梁内起架立作用的钢筋，从字面上理解即可。架立筋主要功能是当梁上部纵筋的根数少于箍筋上部的转角数目时使箍筋的角部有支承。所以架立筋就是将箍筋架立起来的纵向构造钢筋。
现行《混凝土结构设计规范》GB50010-2002规定：梁内架立钢筋的直径，当梁的跨度小于4m时，不宜小于8mm；当梁的跨度为4-6m时，不宜小于10mm；当梁的跨度大于6m时，不宜小于12mm.

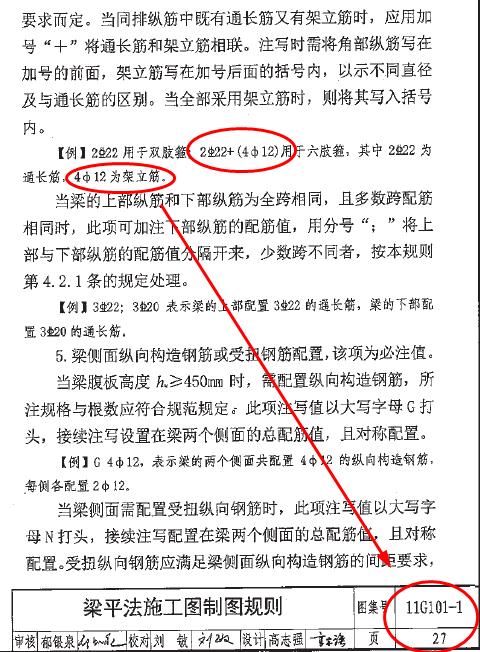

平法制图规则规定：架立筋注写在括号内，以示与受力筋的区别。
2013-11-22 10:10:16
-
2C18+(2C12)是集中标注的上不筋，其中通长筋是2C18，（2C12）是架立筋。
这就是在跨中没有支座筋的范围有架立筋来配合支撑4肢箍筋的。
2013-11-22 10:08:35
