一文读懂！如何一键实现建筑图纸PDF格式转换为CAD格式

头像   CAD快速看图 2025-03-17 | 1100阅读 1 赞

  随着数字化技术的飞速发展，PDF与CAD作为两种常见的文件格式，在不同阶段发挥着重要作用。在建筑设计领域，PDF格式因其便于查看、分享和打印的特性，常被用于提交设计方案、审核图纸等环节。但PDF文件的不可编辑性，在设计需要修改、深化时成为一大阻碍。CAD则以其强大的绘图和编辑功能著称，将PDF转换为CAD格式，能让设计师重新获得对图纸的编辑权限，为设计优化注入新活力。

那么本文就以CAD快速看图为例，为你分享建筑图纸PDF格式转为CAD格式功能的操作方法，一起来试试吧！



一、准备工作

CAD快速看图有多种下载方式，您可以通过官网下载纯净绿色安全的CAD快速看图，点击此链接即可一键直达！快人一步！



二、图文教程

【CAD快速看图】——PDF转CAD

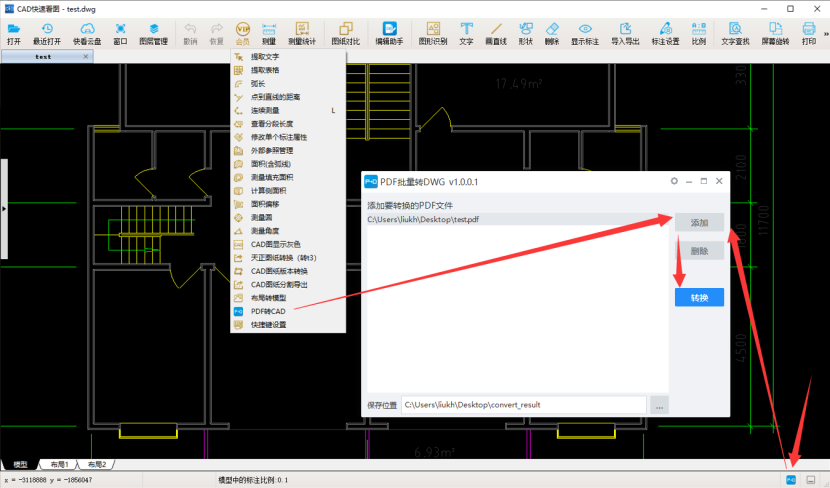

1.功能位置：①会员按钮中【PDF转CAD】功能按钮、②底部状态栏最右侧PDF图标。

2.点击【PDF转CAD】功能，弹出“PDF批量转DWG”窗口，添加需要转换的PDF图纸，然后点击转换。

建筑图纸

转换成功后，会出现“convert_result”文件夹，转换的图纸和图片都在里面哦。





【CAD编辑助手】——PDF转CAD

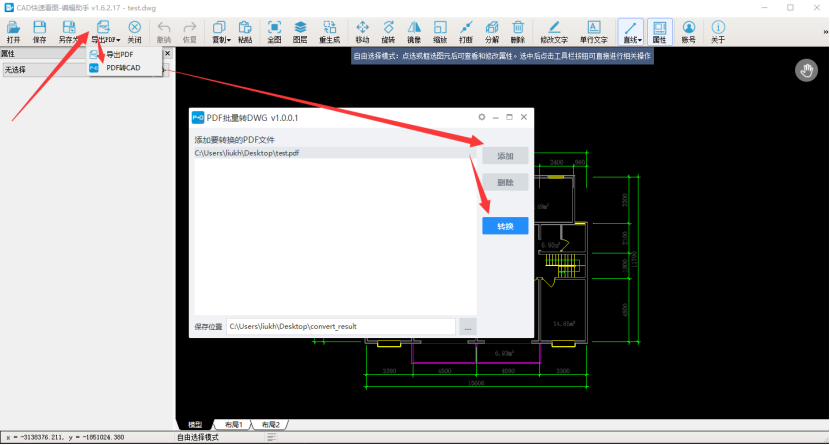

1.功能位置：【导出PDF】——PDF转CAD功能按钮。

2.同样在弹出的“PDF批量转DWG”窗口中添加PDF图纸转换。

软件应用



注意事项：

1.由于PDF图纸内的线段或文字无属性，转出的图纸用快看软件中文字查找、文字提取等功能不能查找或提取、图形识别数量不准。

2.建议用默认的文件夹存放导出的图纸和图片：PDF图纸内如果有图片，导出后会成为png格式文件和图纸一起保存，如果保存到桌面，遇到图片太多，会影响查看。

3.扫描得到的pdf转成cad都是图片，无法转换为图纸。只有本身是dwg文件转换过来的PDF，转换才是线条。

4.有的PDF转成dwg后文字会被白色填充覆盖，这个是因为原本PDF文件里就设置了文字有白色背景块，在PDF里看不见，但是转成dwg后会挡住。解决办法是：在编辑助手里删除填充。

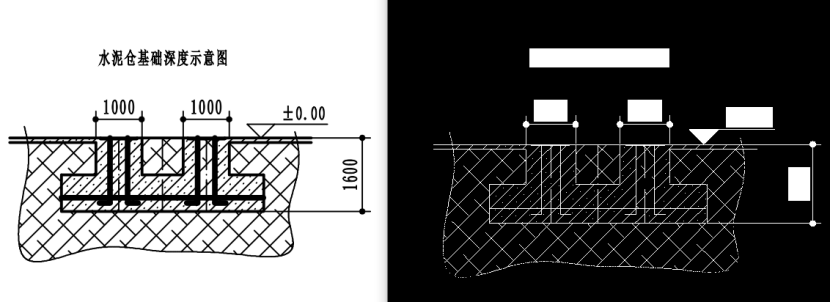

转换为



无论是建筑、机械还是室内设计等领域，PDF格式转CAD格式这一功能都以其精准性与高效性，为设计师们提供了有力支持。随着技术的不断发展，它将在更多领域发挥更大作用，助力设计行业迈向新高度。无论是新手设计师还是经验丰富的专业人士，都值得深入学习和熟练运用这一功能，以应对日益复杂的设计项目需求。如果你在使用PDF格式转CAD格式功能过程中遇到任何问题，欢迎在评论区留言提问。
