假情假意 2013-11-05 16:09:12 | 广东省钢筋算量GGJ2013 | 24934查看 4回答

剪力墙两端显示YBZ1，这代表什么？

在结构图上看到剪力墙两端有显示YBZ1、YBZ2两个构件，这两个构件在抽样中应该用端柱表示出来吗？

我来答收藏举报

我的答案答题人必看《优秀回答指南》

提交取消

asfsdfsadfdsf

补充或更正我的问题

提交取消

asfsdfsadfdsf

完善我的答案答题人必看《优秀回答指南》

提交取消

asfsdfsadfdsf

全部回答 (4) 首答仅用{{minutesHtml}}

已采纳

不懂

答题： 120 被赞： 11

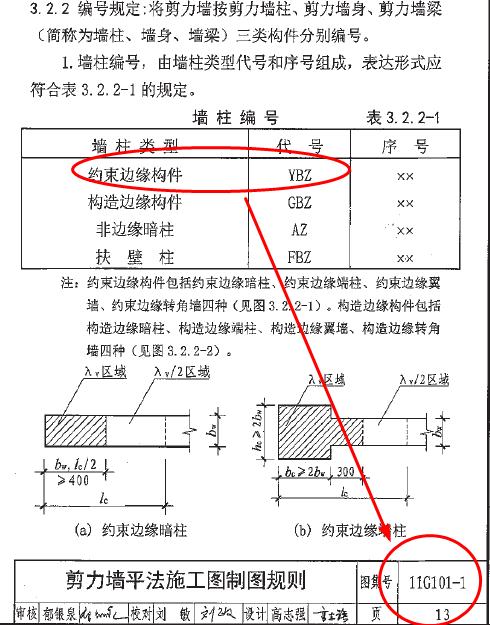

你好：正如楼上，前辈的截图。让我来给你分析一下约束边缘构件这个业务。

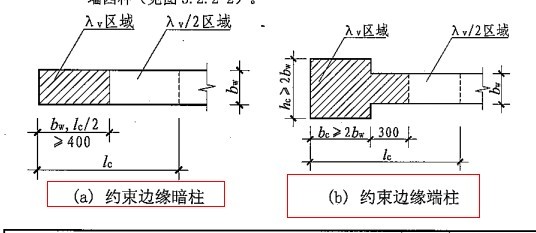

约束边缘构件分为：1 约束边缘暗柱

2 约束边缘端柱

既然图纸标注没给你区分出来。我们也就不该忘加判断，随以我们该从图纸的柱子截面形状来判断是暗柱还是端柱，暗柱不会突出剪力墙身，而端柱截面会突出剪力墙身。你去看你的图纸截面形状来定义。

2013-11-05 17:23:27

赞1 回复 0
举报

提问人六分钟之前

{{smallList.content}}

回复举报删除
正在加紧审核中，请稍后查看。正在加紧审核中，请稍后查看。您发表的内容可能包含敏感信息，未能发表，如有疑问请联系在线客服。

提交

答案暂时没有追问，收到追问时可在此看到并进行答复

追问太多啦，答题者也需要休息喔

还有0条追问正在审核中，请稍后回来查看
已采纳

老刘

答题： 5219 被赞： 94

约束边缘柱用暗柱来定义。

2013-11-06 08:45:48

赞0 回复 0
举报

提问人六分钟之前

{{smallList.content}}

回复举报删除
正在加紧审核中，请稍后查看。正在加紧审核中，请稍后查看。您发表的内容可能包含敏感信息，未能发表，如有疑问请联系在线客服。

提交

答案暂时没有追问，收到追问时可在此看到并进行答复

追问太多啦，答题者也需要休息喔

还有0条追问正在审核中，请稍后回来查看
已采纳

李金升

答题： 7855 被赞： 372

这是暗柱，用暗柱来定义。

2013-11-05 16:13:58

赞0 回复 0
举报

提问人六分钟之前

{{smallList.content}}

回复举报删除
正在加紧审核中，请稍后查看。正在加紧审核中，请稍后查看。您发表的内容可能包含敏感信息，未能发表，如有疑问请联系在线客服。

提交

答案暂时没有追问，收到追问时可在此看到并进行答复

追问太多啦，答题者也需要休息喔

还有0条追问正在审核中，请稍后回来查看
已采纳

随心专家

答题： 1838 被赞： 109

你好：

用暗柱，这个是约束边缘住

2013-11-05 16:11:13
