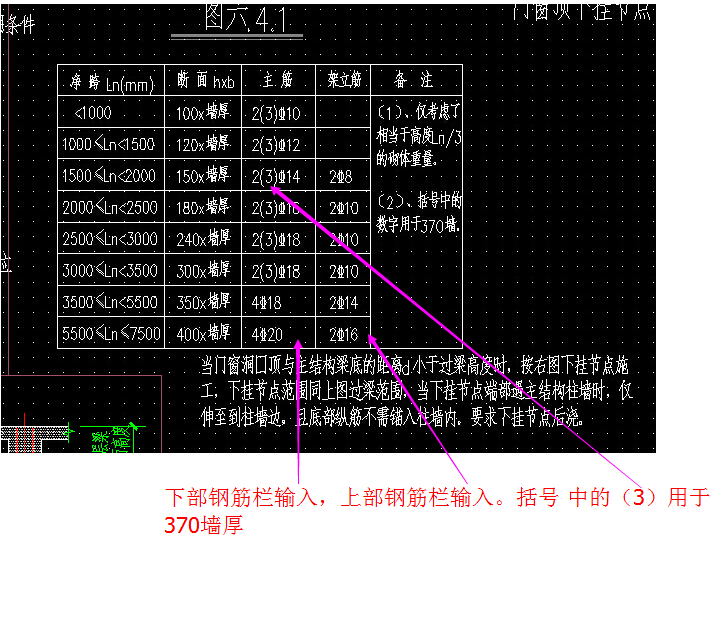

过梁不是没有架立筋吗

筏板内设置架力筋B10@400@400梅花桩布置应该怎么设置 架立筋就是马凳吗？？

None

女儿墙绘制

 各位前辈，图示的女儿墙该怎么绘制？ 我照着建筑课堂的初级视频做了一幢办公楼，里面没有讲女儿墙，是因为视频里的女儿墙没有配筋吗？有配筋的构件是不是就要在钢筋算量中绘制上去的？

关于圈梁的问题

正在学习GGJ2009，关于圈梁的几个问题请教： 1、GGJ2009操作手册上第49页，圈梁的定义和绘制，窗户上的圈梁QL-1的顶标高，手册上计算为3.38，不知是怎么算出来的？应该是3.48，而窗户的顶标高是3.3。因为窗离地高度为600（建筑标高600），窗高2700，圈梁高180，加起来是3480。窗户上的梁，梁高是500，顶标高是3.80（比建筑标高低100），也就是说梁底标高是3.3米。梁底标高等于窗户的顶标高，那哪里还有位置放圈梁呢？所以圈梁QL-1其实根本就没有，对不对？ 2、窗下的圈梁QL-2，在手册50页上说：窗户离地高度为600，窗底标高和圈梁顶标高均为0.5 。这应该是不对的，离地高度为600，是指建筑标高为600，标高也就是0.6，是不是？ 3、图纸上结构说明第十章第9节第7条上说：砌体填充墙设钢筋混凝土圈梁，一般内墙门洞上设一道，兼做过梁，。。。。。。圈梁兼做过梁时，应在洞中上方按过梁要求确定截面并另加钢筋。 这应做何理解？是不是到门洞口的位置，截面和配筋才变大？ 在手册50页中说：上部钢钢筋：输入2B12+2A10；按照总说明的要求，把过梁的钢筋也加入圈梁的钢筋信息；下部钢筋：输入6B12；按照总说明的要求，把过梁的钢筋也加入圈梁的钢筋信息。这和结构总说明上说的不一致。是不是？ 请问圈梁兼做过梁，正确的做法是怎么样的？

梁式承台配筋构造

如图所示的梁式承台配筋，承台上部和下部纵向钢筋的弯锚构造如何？哪位大神能解读一下。没有查到相关的图集和规范，GGJ里面是按照上部平直，下部上弯10d处理的，这个做法有什么依据吗？下部弯锚10d是否有与板式配筋一样直锚长度足够便可不弯锚的规定？问题补充：我说的是梁式承台，不是承台梁，构件是承台，只不过是梁式配筋的而已。设计有下部弯锚设定，但没有上部的，查了几本主要的规范都没有。谢谢大家的回答，问题先留着，大家慢慢讨论

新手，麻烦专家们指教下！！！

新手刚学，望专家们指教哦。。 图1： （1）在用千赢官网首页登录入口绘制梁时是绘到到图上画红线区域，还是绿线区域呢？ （2）该图中没有任何原位标注，请问左支座、跨中筋、右支座、下部筋，要输入吗？如果要输入，分别是在什么地方查找？ 图2： 标号1、2、3分别是什么钢筋？有什么作用？相关规格及间距是多少？ 在用千赢官网首页登录入口绘制时要注意什么? 标号4、这块板的钢筋大样图怎么没有？（空调板）。 分不是很多，还望见谅！！！
