特殊形状的端柱的定义

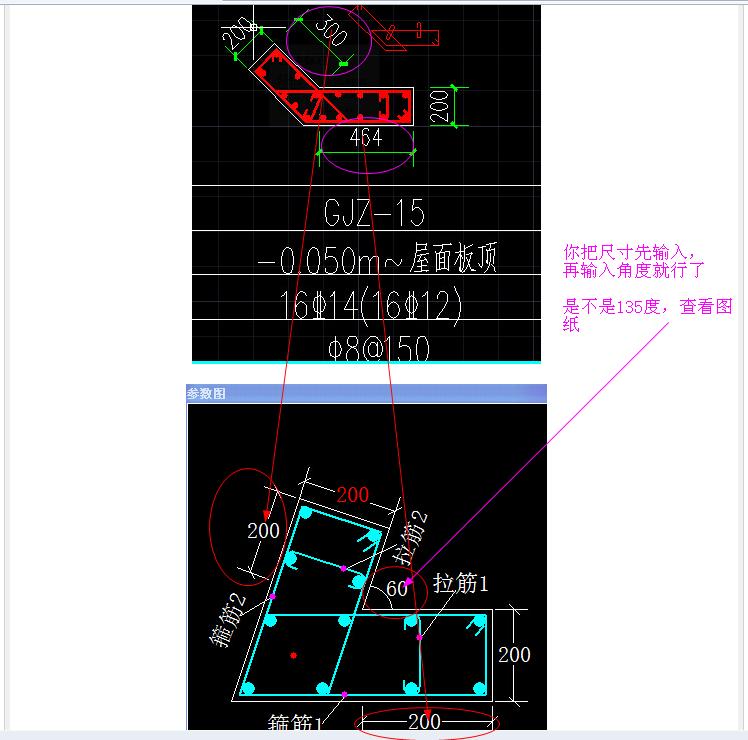

如下图一中端柱，而在定义参数化中模型为图二，两个尺寸并不一致，怎样解决这个问题？请高手指点，谢谢。
全部回答
(4)
首答仅用{{minutesHtml}}
-
已采纳类似于您截图型暗柱或端柱设计本身尺寸欠缺，建议您把图纸导入软件，定义异形暗柱对话框中点击下方右侧‘从CAD绘制截面’后，款选CAD图形‘确定’，属性编辑钢筋构造信息，既简单又省事还准确。需要注意的是大样图比例，如果是放大比例则点击上方‘设置比例’量取截面长度修改数据。假设平面和大样图在一起看是否统一比例，否则，还要‘设置比例’建立构件后把比例还要‘设置比例’回去也可以手动切割开图纸单独导入实施。
2014-08-26 13:53:01
-

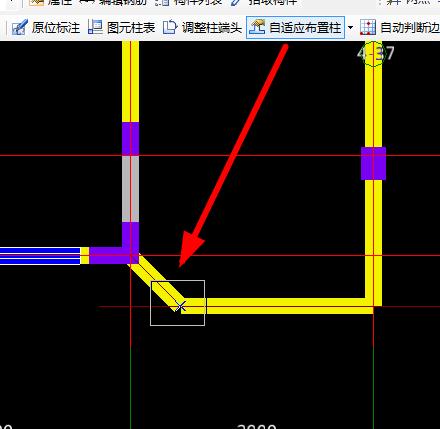

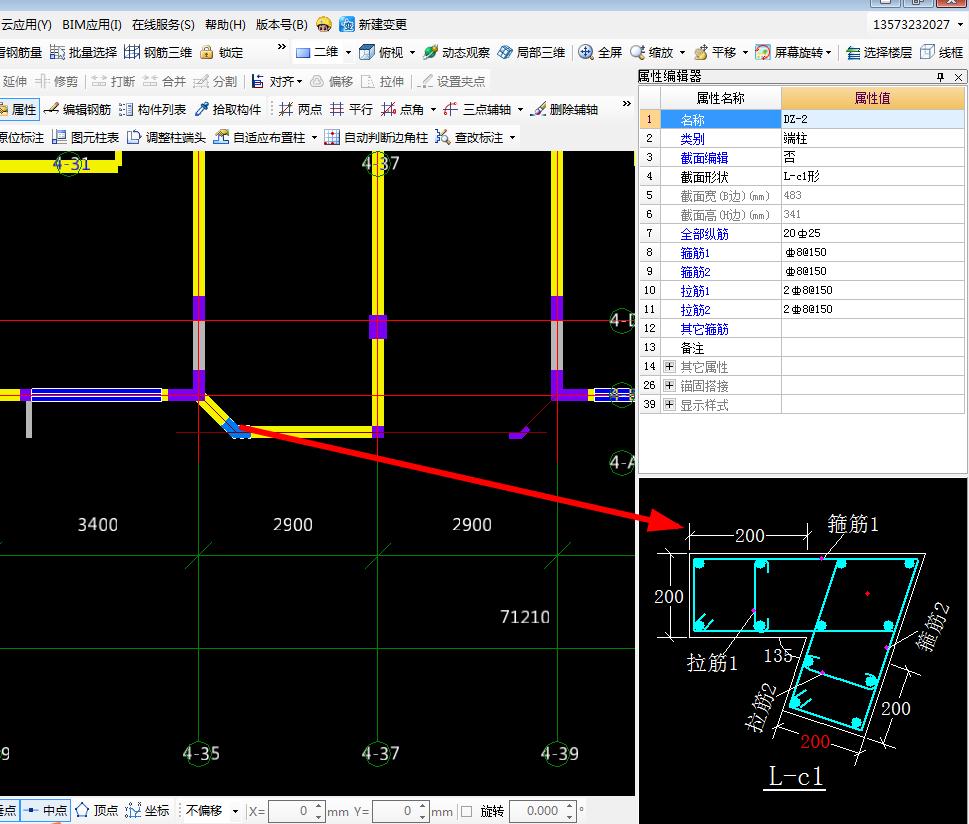

你可以在这个端柱的位置上，先绘制上墙体
然后利用自适应布置柱，布置上以后，再修改一下具体数据就可以的
试一下吧
2014-08-26 11:49:02
-
2014-08-26 15:10:34
-
自定义异形端柱即可。
2014-08-26 16:25:07
