关于挑檐转角处钢筋的问题
挑檐转角处的钢筋请问该如何解决，还有挑檐的里侧跟外侧的纵筋长度好像不一样，当使用单构件的时候，长度取值是量外侧还是中心线？而且量长度是量到柱边吗？
全部回答
(6)
首答仅用{{minutesHtml}}
-
已采纳

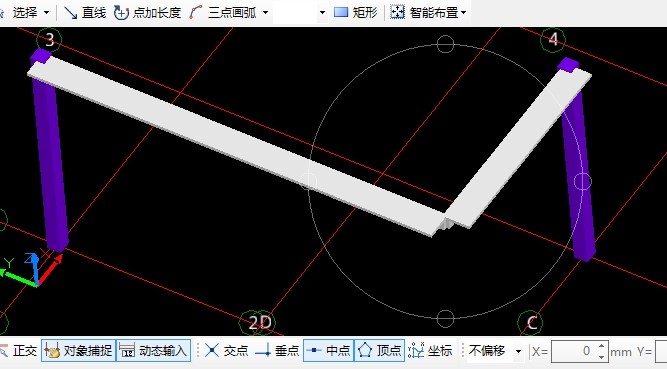

采用自定义线处理即可（内外钢筋不一致你没有补充图片说明，不过自定义线都能很轻松解决）。

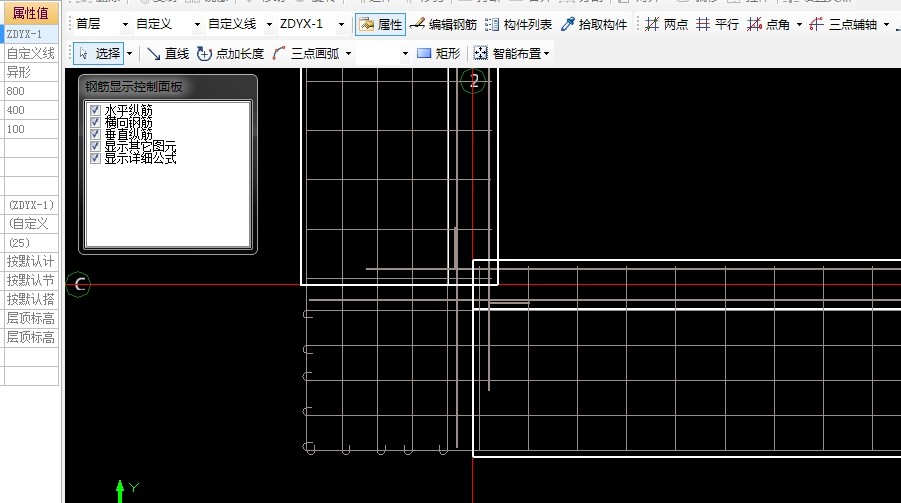

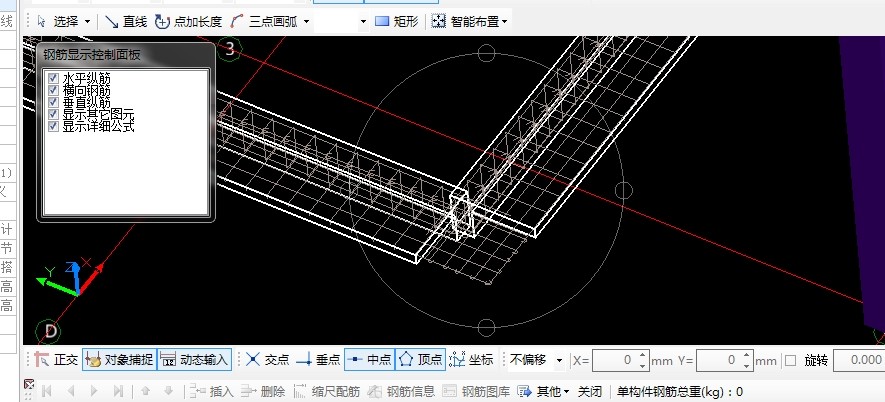

自定义线布置图形及钢筋（注意布置梁纵筋是同时点选垂直,内外不同钢筋可以自行定义，这样主钢筋会按梁锚固计算，布置箍筋点选箍钢筋，布置水平钢筋时点选直筋和水平，一定要点水平，否则板钢筋计算会按梁锚固计算，它会从转角相交点计算锚固，这样就短了，点选水平后，水平钢筋会伸到转角对边弯折）
2014-10-03 23:13:38
-
可按挑檐中心线长度计算
2014-10-02 08:56:26
-
建议用板定义布置，就不会出现转角的缺角。
2014-10-02 21:20:01
-
挑檐转角处的钢筋请问该如何解决，还有挑檐的里侧跟外侧的纵筋长度好像不一样，当使用单构件的时候，长度取值是量外侧还是中心线？而且量长度是量到柱边吗？
按挑檐中心线不知，可以到柱边。
2014-10-02 21:20:51
-
自定义线性构件无法处理类似非矩形的倒角处的钢筋，希望软件把这些多多优化！
目前的自定义线性构件的钢筋设置及编辑还有几点不如意，国庆过后把其问题二三提上议程，让研发同志优化改进！
2014-10-03 18:11:33
-
挑檐转角处的钢筋请问该如何解决，还有挑檐的里侧跟外侧的纵筋长度好像不一样，当使用单构件的时候，长度取值是量外侧还是中心线？而且量长度是量到柱边吗？
挑檐转角处的钢筋，你在计算时，按内侧的长度计算，转角处一般为放射筋，是要单独再计算的，也可以直接按中心线来计算平均要根数，长度按正常的单根长度。分布筋按平均长度，如果用软件画图时，可以用自定义线来处理。
2014-10-03 16:47:46
