框架梁只能与弧形墙的暗柱相交，无法与弧形墙相交
如下图所示，框架梁只能与弧形墙上的暗柱相交（此时软件处理为在暗柱处弯折锚固），但实际上应该是以弧形墙为支座，但是设置弧形墙为支座的时候，软件提示无法相交。这个要怎么处理？是想办法让梁与弧形墙相交还是在编辑钢筋里面手动修改锚固长度？修改过要怎么锁定？
全部回答
(5)
首答仅用{{minutesHtml}}
-

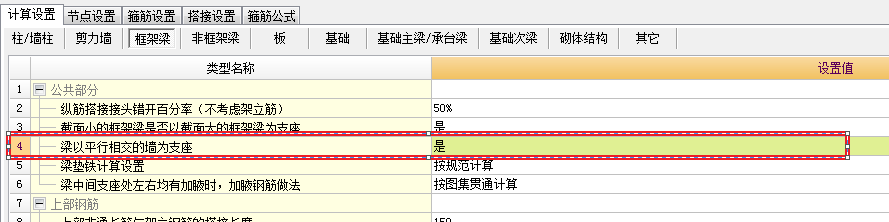

已采纳软件自动默认的，梁的支座是柱子，如果梁的支座要设置成墙体，那么需要操作两步内容 1、到框架梁的计算设置中，将我红框里的设置由默认否，改为是
2、切换到梁截面，选中这根梁进行【设置支座】就不会报错了。2014-12-05 15:45:44
-
首先建议您画弧形墙时覆盖暗柱，这样画弧形梁是画到暗柱中心或边及没问题了（概念是暗柱不能作为梁支座的墙可以）
2014-12-06 09:59:13
-
如下图所示，框架梁只能与弧形墙上的暗柱相交（此时软件处理为在暗柱处弯折锚固），但实际上应该是以弧形墙为支座，但是设置弧形墙为支座的时候，软件提示无法相交。这个要怎么处理？是想办法让梁与弧形墙相交还是在编辑钢筋里面手动修改锚固长度？修改过要怎么锁定？

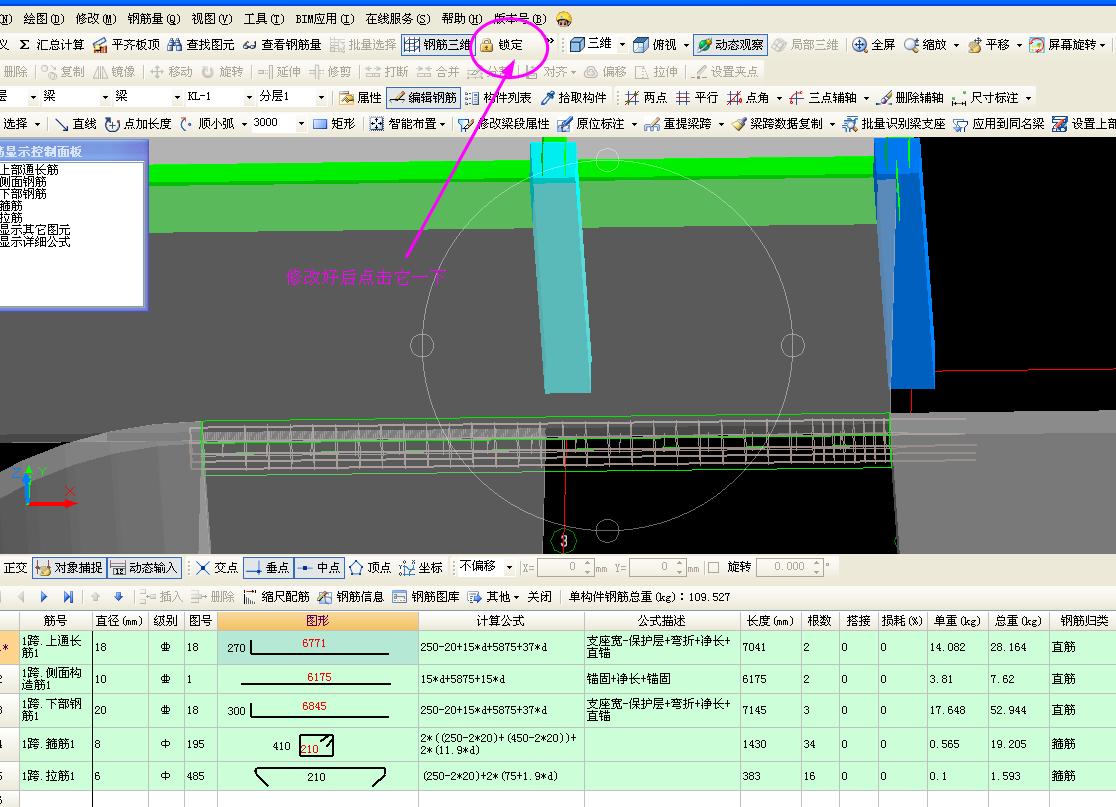

【在编辑钢筋里修改长度
】
2014-12-06 16:35:10
-
你可以试一下 在弧形墙位置随意画一道辅助梁 给要计算梁提供支座 设置好支座删掉辅助梁 然后汇总计算检查下
2014-12-05 15:48:31
-
图片是没有看到，一般梁的支座在暗柱是可以的了。
2014-12-05 15:40:11
