想咨询一个问题

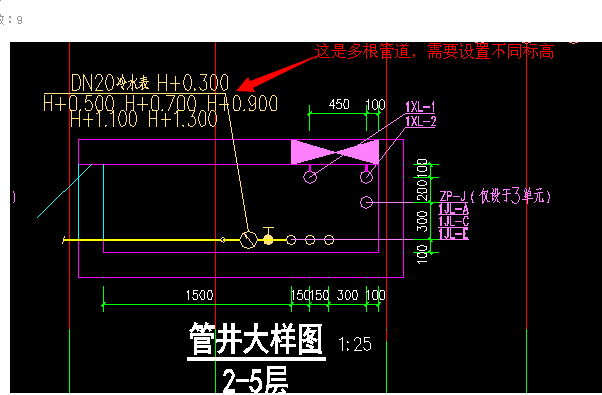

你这个是给水管井分支大样图，至于比例，在这里先给你说一下，不要盲目相信图纸标注的几比几，图纸标注的那都是出蓝图的比例，在电子版图中比例到底是多少，需要自己测量一段有标注的线段后确认，标注数据与测量数据是一致的，依然说明此图是1:1，而非图纸下边写的几比几；

搞清这一点后，你这个水表应该水平式的，分支全部是水平分支，到管井出墙处下翻，因为到室内的一般都是烟地面暗敷，所以需要计算立管，立管高度就是截图中水表标高。

你只看平面图大样图不看系统图吗，必须二者结合才看的清楚啊。二者结合一下，自己就很清楚了。
