想 咨询 一个问题 这两幅图怎么看啊 为什么 看不懂 1:25 是 图上距离 乘以0.25吗 另外管道井道里面的除了算横管 还要算立管吧 但是 立管垂直距离了。。。
全部回答
(4)
首答仅用{{minutesHtml}}
-
已采纳
你这个是给水管井分支大样图，至于比例，在这里先给你说一下，不要盲目相信图纸标注的几比几，图纸标注的那都是出蓝图的比例，在电子版图中比例到底是多少，需要自己测量一段有标注的线段后确认，标注数据与测量数据是一致的，依然说明此图是1:1，而非图纸下边写的几比几；
搞清这一点后，你这个水表应该水平式的，分支全部是水平分支，到管井出墙处下翻，因为到室内的一般都是烟地面暗敷，所以需要计算立管，立管高度就是截图中水表标高。
2015-01-08 08:42:54
-
想 咨询 一个问题 这两幅图怎么看啊 为什么 看不懂 1:25 是 图上距离 乘以0.25吗
这是比例问题，就是比例尺，图上一米就是实际的距离25米，按照图纸量取乘上25倍就是实际数据。
另外管道井道里面的除了算横管 还要算立管吧 但是 立管垂直距离了。。。
管道井内的算水平管和立管的，水平管按照平面图计算，立管按照系统图或者是标高进行计算。你这个情况就是根据大样图的标高计算的
2015-01-07 15:21:42
-
1：25是图纸的比例，如果已经给出尺寸的就按图上尺寸去计算，如果是用尺子量出来的长度就要用量出来的数据乘以0.25就可是实际的的长度
立管的计算要到系统图里用层高去计算，平面图中只能看到水平管的长度，平面图中只能看到立管的位置
2015-01-07 15:24:33
-

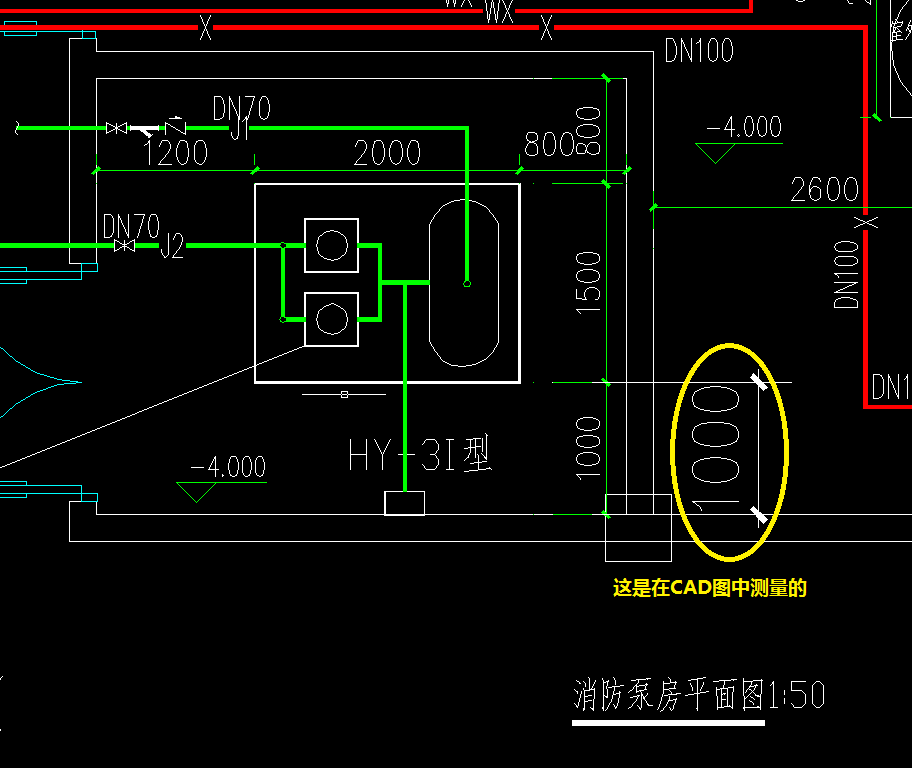

这是CAD图，不是真实的图纸比例。可在CAD图中测量一下。如下图图纸比例为1:50 ，这1:50只是在图纸中体现的，实际尺寸还是1:1；
2015-01-07 16:02:55
