配电系统图中照明算2根线还是3根线
此配电系统图中，照明线算几根，2根还是3根
全部回答
(3)
首答仅用{{minutesHtml}}
-

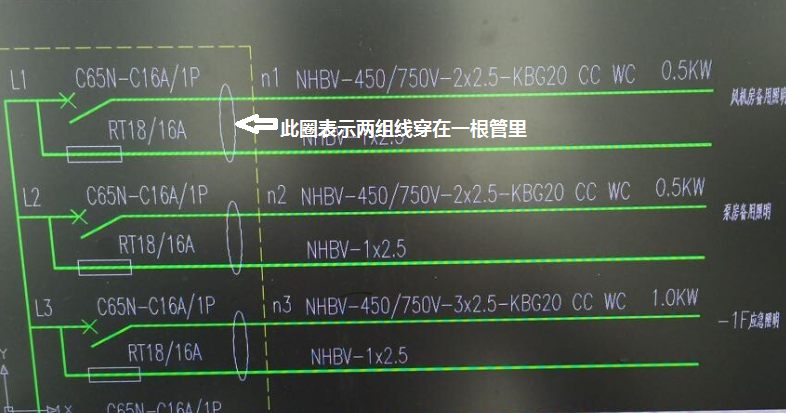

此系统图为NHBV-3*2.5KBG20;
2015-01-08 15:11:13
-
你好：圈在一起的是三根线，也就是一根KBG20的管内穿三根线，下边的那根由RT18/16A配出的线是给灯的充电线。
2015-01-08 15:33:34
-
这个是引向不同的设备的，分别去计算就可以了，从配电箱到风机房的线是N1，从图中去计算这道线、管的工程量，从配电箱到泵房的是N2，然后从图中去计算这部分的工程量，按系统图中标注的管径和线的根数去计算就可以了，N3是从最箱到-1层应急照明的，你按图中的标注去计算可以了
2015-01-08 14:06:29
