_来_往_
2015-01-09 10:49:04
|
江西省
钢筋算量GGJ2013
|
512查看
4回答
梁的识别问题
在一个两边对称的图形里面，只有一边的梁有原位标注，另一边的梁没有原位标注（如图），在识别原位标注后，没有原位标注的梁也没有识别上原位标注，如何解决？如果去手动识别 那不是很复杂？
全部回答
(4)
首答仅用{{minutesHtml}}
-
已采纳
1、如果CAD图上没有原位标注，软件在识别的时候找不到信息就识别不出来

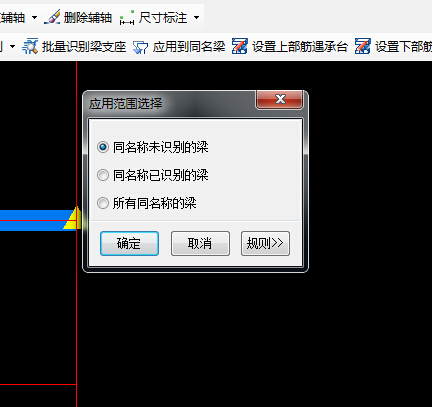

2、选中识别信息完整的WKL36(2)，点击鼠标右键，应用同名称梁，选择所有同名称梁，确定就可以了，那么原位标注就能刷到识别信息不完整的梁上了。
3、如果梁图元没有识别出来，那么你可以使用镜像、复制等方式，将识别完整的梁复制或者镜像过来，使用哪个，方向一致用复制功能、对称的梁使用镜像。
2015-01-09 11:24:19
-
在一个两边对称的图形里面，只有一边的梁有原位标注，另一边的梁没有原位标注。这样你可以把你有原位标注的梁都绘制好并识别。然后利用镜像功能，把识别好的梁镜像到对称的另一边就可以了
2015-01-09 11:01:13
-
先将有标注的识别好 然后应用同名称梁
2015-01-09 11:40:49
-
1、对称的这边不画，镜像过来。

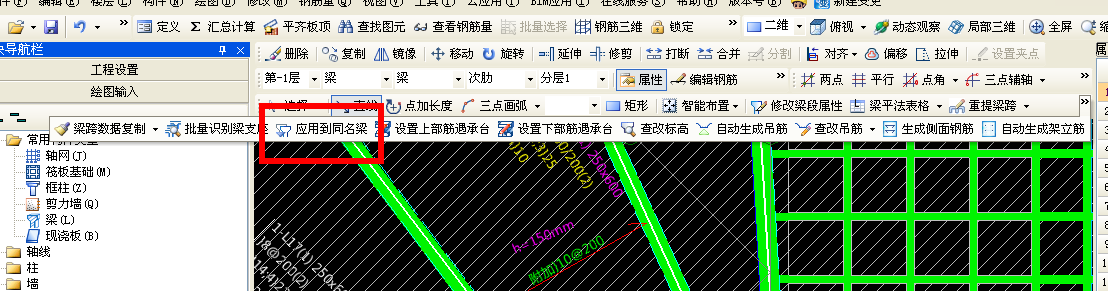

2、点梁中的应用同名梁功能键，弹出的框中选择所有梁。识别一条就应用一次，也可以最后再应用。
2015-01-09 11:04:51
