水池底板-环向钢筋与径向钢筋如何布置

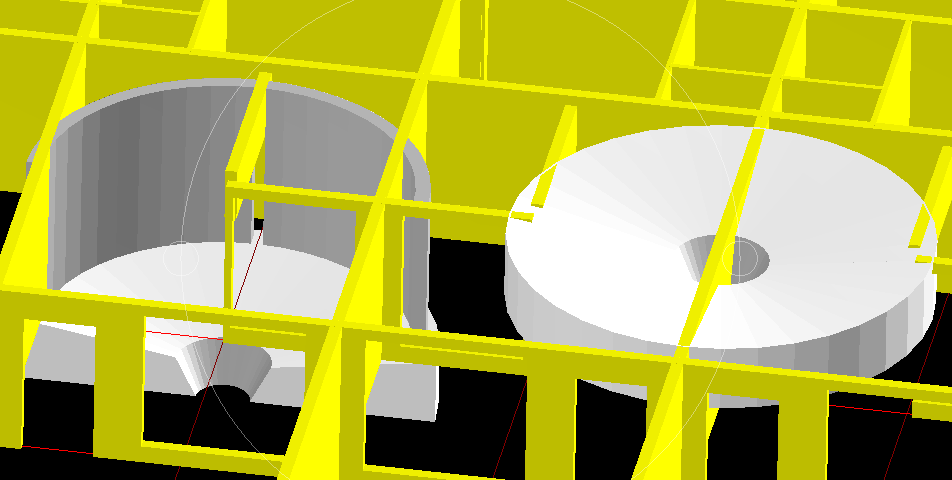

请问：如果内所示澄清池，我将其构件定义为两部分。 第一部分：池底板定义为筏板基础 第二部分：池壁 定义为剪力墙 问题1：对于水池的钢筋算量，我这种定义方法是否合理？各位高手是否对水池钢筋计算有更好的方法？请说下您的操作步骤。 问题2：池底板 内 图纸表示 面筋为 环向钢筋C14@150，底筋径向钢筋C14@150，首先图纸钢筋标注是否错误？我个人认为面筋不太可能能两个环向布置。所以只能是面筋的受力筋为径向钢筋，面筋的分布筋为环向钢筋。底筋依然。我这样理解正确吗？ 问题3：连接问题2，如果我个人理解的钢筋布置是正确的，怎么在千赢官网首页登录入口里画出来，请详述操作步骤。（P.S.我自己定义为筏板主筋，但无法将环向和径向按照我自己的理解画出来） 谢谢各位前辈了！
全部回答
(4)
首答仅用{{minutesHtml}}
-
已采纳你的理解是正确的，依照你的说明，可以理解为双层双向配筋C12@150，底筋采用放射和环式配筋，面筋依然如此，在软件里可以采用放射筋形式来完成，里面有两个选项供你选择的
2015-01-10 08:27:14
-
已采纳可以肯定的讲采用筏板+剪力墙组合无疑是正确的，钢筋计量也正确。关键是筏板主筋从受理角度讲筏板主筋不应该是环形布筋的（假设设计真的是这样比存在放射主筋的）。从剖面图看应该XY双层双向布置的。参考吧剖面
2015-01-10 09:00:45
-
已采纳答：软件有环向和径布置钢筋的。一、筏板加剪力墙。二、底板是双层双向，是正常的配筋方法。三、布置方法如下：
2015-01-10 08:56:57
-
已采纳
第一部分：池底板定义为筏板基础 第二部分：池壁 定义为剪力墙
问题1：对于水池的钢筋算量，我这种定义方法是否合理？-----合理，一般这样处理即可，部分不能绘制的用单构件处理
问题2：池底板 内 图纸表示 面筋为 环向钢筋C14@150，底筋径向钢筋C14@150，首先图纸钢筋标注是否错误？-----没有错误，他就是一个环形的配筋形式

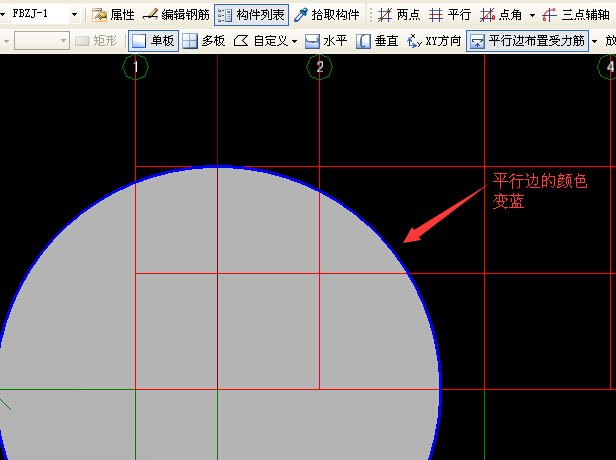

问题3：连接问题2，如果我个人理解的钢筋布置是正确的，怎么在千赢官网首页登录入口里画出来，请详述操作步骤。-----具体看截图
2015-01-10 09:02:42
