关于板筋的识图

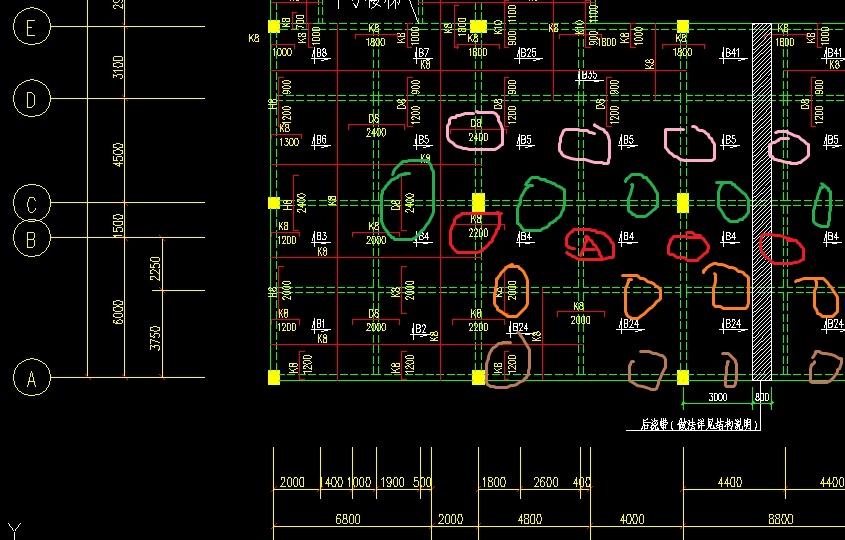

如下图，未注明钢筋线的板该如何布筋，在图集或图纸中有说明吗？急
全部回答
(6)
首答仅用{{minutesHtml}}
-
已采纳
2015-01-13 11:57:01
-
按图纸总说明布置，如果没有只和设计沟通了。
2015-01-13 12:02:04
-
1、你的板钢筋是标注的K8，H8这类信息，这类信息一般会在本页图纸的文字说明中，或者在结构设计说明中写明，如果设计没有注明，在任何图集或者规范中都不会写你的这个工程的具体信息，必须和设计院进行沟通，如果图纸确实没有说明，那就是设计院的失误，让他们给出具体信息然后再做工程。
2015-01-13 13:23:50
-
那里不是有板的名称吗，找到同名称的板的钢筋布置形式，按同名称的布置钢筋。
2015-01-13 12:07:37
-
有板名称，按同名板布筋就是。
2015-01-13 12:25:46
-
按相同名称板的位置，受力筋为相同板号的板，负筋按图上相同的相邻的板上负筋布置
2015-01-13 12:29:19
