板筋识图问题

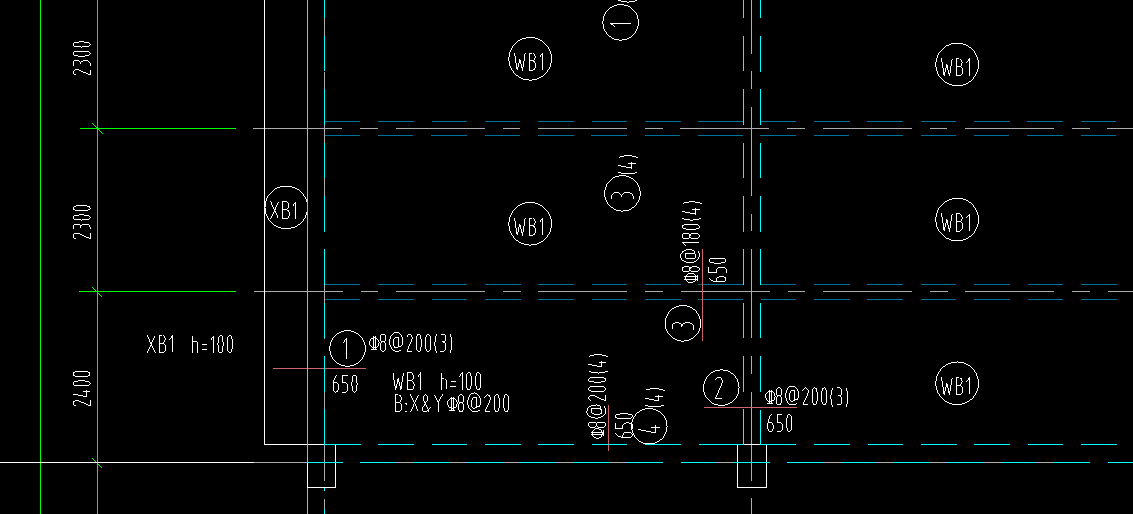

图中板配筋是什么意思呢？其中X&YC8-200是c8双层双向还是底筋双向呢？谢谢解答
全部回答
(3)
首答仅用{{minutesHtml}}
-
已采纳

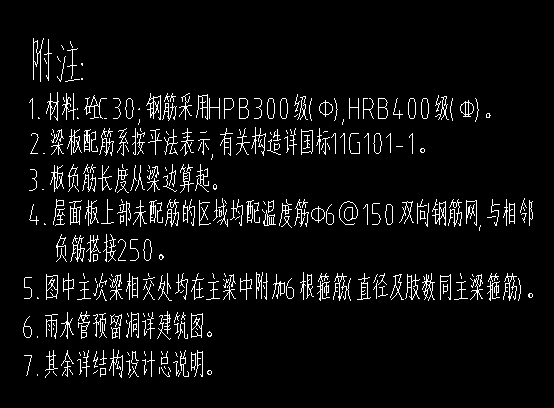

说明中就是屋面板没有配置双层双向钢筋的时候在上层筋中设置温度筋定义布置
板X&YC8-200的标注前面有B的字样的，这个就是表示的底部筋的，也就是只是单层双向的
如果有T字样的时候就是表示的面筋了
2016-12-17 15:05:14
-
图中板配筋是什么意思呢？其中X&YC8-200是c8双层双向还是底筋双向呢？谢谢解答
这个是底筋双向，Ｔ表示上面的面筋，Ｂ表示下面的底筋，Ｂ：X&Y是表示底筋双向
2016-12-17 15:04:50
-
B：X&YC8-200 ，， B指的是底部钢筋，X和Y分别表示X和Y方向，也就是底部钢筋C8-200双向布置.
2016-12-17 21:56:17
